পণ্যের বিবরণ:
প্রদান:
|
VCES: | 1200V | আইসি নম: | 1500A |
---|---|---|---|
ICRM: | 3000A | প্রয়োগ: | মোটর ড্রাইভ |
লক্ষণীয় করা: | উচ্চ ক্ষমতা igbt মডিউল,eupec igbt মডিউল |

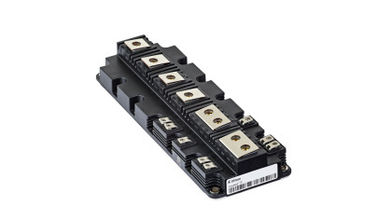

প্রাইম প্যাক ™ 3 + মডিউলেড ট্রেঞ্চ / ফিল্ডস্থোপআইজিবিটি 5, ইমিকার কন্ট্রোললাইট 5 ডাইডিড্যান্ট এনটিসি ভিসিইএস = 1২
সম্ভাব্য অ্যাপ্লিকেশন
• ইউ.পি. সিস্টেম
• উচ্চ ক্ষমতা কনভার্টার
• সৌর অ্যাপ্লিকেশন
• মোটর ড্রাইভ
বৈদ্যুতিক বৈশিষ্ট্য
• T vj op = 175 ° C
• বর্ধিত অপারেটিং তাপমাত্রা T vj op
• অবাধ্য দৃঢ়তা
• ট্রেঞ্চ আইগ্যাব 5
• উচ্চ শর্ট-সার্কিট ক্ষমতা
যান্ত্রিক বৈশিষ্ট্যগুলি
• সিটিআই এর সাথে প্যাকেজ> 400
• উচ্চ ক্ষমতা ঘনত্ব
• উচ্চ ক্ষমতা এবং তাপ সাইক্লিং সামর্থ্য
• উচ্চ creepage এবং ক্লিয়ারেন্স দূরত্ব
আইজিবিটি বৈদ্যুতিন সংকেতের মেরু বদল
সর্বোচ্চ রেট মান
কালার-ইমিটার ভোল্টেজ | Tvj = 25 ° C | VCES | 1200 | ভী |
ক্রমাগত ডিসি কালেকটর বর্তমান | টিসি = 100 ডিগ্রি সেন্টিগ্রেড, টিভিজ সর্বোচ্চ = 175 ডিগ্রি সেন্টিগ্রেড | আইসি নম | 1500 | একজন |
পুনরাবৃত্তিমূলক শীর্ষ সংগ্রাহক বর্তমান | tP = 1 ms | ICRM | 3000 | একজন |
গেট- emitter শিখর ভোল্টেজ | VGES | +/- 20 | ভী |
চরিত্রগত মানগুলি typ। সর্বোচ্চ।
কালেক্টর- ইমটার স্যাচুরেশন ভোল্টেজ | আইসি = 1500 এ, VGE = 15 ভি আইসি = 1500 এ, VGE = 15 ভি আইসি = 1500 এ, VGE = 15 ভি Tvj = 25 ° C Tvj = 125 ডিগ্রি সেন্টিগ্রেড Tvj = 175 ° C | VCE sat | 1,70 2,00 2,15 | 2,15 2,45 2,60 | VVV | |
গেট বিক্রেতার ভোল্টেজ | আইসি = 41,0 mA, VCE = VGE, Tvj = 25 ° C | VGEth | 5,25 | 5,80 | 6,35 | ভী |
প্রবেশ মুল্য | VGE = -15 V ... +15 V, VCE = 600V | QG | 7,15 | μC | ||
অভ্যন্তরীণ দরজা রোধ | Tvj = 25 ° C | RGint | 0,6 | Ω | ||
ইনপুট ক্যাপ্যাসিট্যান্স | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cies | 82,0 | NF | ||
বিপরীত স্থানান্তর ক্যাপ্যাসিট্যান্স | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | cres | 3,25 | NF | ||
কালার-ইমিটার কাট-অফ বর্তমান | VCE = 1200 V, VGE = 0 V, Tvj = 25 ডিগ্রি সেন্টিগ্রেড | ICES | 5,0 | mA বিদ্যুত | ||
গেট- emitter ফুটো বর্তমান | VCE = 0 V, VGE = 20 V, Tvj = 25 ° C | IGES | 400 | nA | ||
টার্ন-ওভার বিলম্ব সময়, প্রস্তাবনামূলক লোড | আইসি = 1500 এ, ভিসিই = 600 ভি VGE = ± 15 V RGon = 0,82 Ω Tvj = 25 ° C Tvj = 125 ডিগ্রি সেন্টিগ্রেড Tvj = 175 ° C | টিডি অন | 0,26 0,28 0,28 | μs μs μs | ||
সময় বাড়ান, অনুভূমিক লোড | আইসি = 1500 এ, ভিসিই = 600 ভি VGE = ± 15 V RGon = 0,82 Ω Tvj = 25 ° C Tvj = 125 ডিগ্রি সেন্টিগ্রেড Tvj = 175 ° C | TR | 0,16 0,17 0,18 | μs μs μs | ||
ঘুরান বন্ধ বিলম্ব সময়, প্রস্তাবনামূলক লোড | আইসি = 1500 এ, ভিসিই = 600 ভি VGE = ± 15 V RGoff = 0,82 Ω Tvj = 25 ° C Tvj = 125 ডিগ্রি সেন্টিগ্রেড Tvj = 175 ° C | Td বন্ধ | 0,51 0,56 0,59 | μs μs μs | ||
সময়, অনুভূমিক লোড | আইসি = 1500 এ, ভিসিই = 600 ভি VGE = ± 15 V RGoff = 0,82 Ω Tvj = 25 ° C Tvj = 125 ডিগ্রি সেন্টিগ্রেড Tvj = 175 ° C | TF | 0,09 0,11 0,13 | μs μs μs | ||
পালস প্রতি ঘন ঘন শক্তি ক্ষতি | IC = 1500 A, VCE = 600 V, LS = 30 nH VGE = ± 15 V, di / dt = 7900 A / μs (Tvj = 175 ° C) RGon = 0,82 Ω Tvj = 25 ° C Tvj = 125 ডিগ্রি সেন্টিগ্রেড Tvj = 175 ° C | কাল | 120 180 215 | এমজে এমজে এমজে | ||
পালস প্রতি বন্ধ শক্তি শক্তি ক্ষতি | IC = 1500 A, VCE = 600 V, LS = 30 nH VGE = ± 15 V, du / dt = 2750 V / μs (Tvj = 175 ° C) RGoff = 0,82 Ω Tvj = 25 ° C Tvj = 125 ডিগ্রি সেন্টিগ্রেড Tvj = 175 ° C | Eoff | 155 195 220 | এমজে এমজে এমজে | ||
এসসি তথ্য | VGE ≤ 15 V, VCC = 900 V. VCEmax = VCES -LsCE · ডি / ডি.টি. টিপি ≤ 10 μs, টিভিজ় = 175 ডিগ্রি সেন্টিগ্রেড | আইএসসি | 5600 | একজন | ||
থার্মাল প্রতিরোধের, ক্ষেত্রে জংশন | প্রতিটি আইজিবিটি / প্রতি আইজিবিটি প্রতি | RthJC | 19,5 | কে / কিলো | ||
তাপীয় প্রতিরোধের, heatsink কেস | প্রতিটি আইজিবিটি / প্রতি আইজিবিটি প্রতি λPaste = 1 w / (m · K) / λgrease = 1 w / (m · কে) | RthCH | 12,5 | কে / কিলো | ||
সুইচিং অবস্থার অধীনে তাপমাত্রা | Tvj অপ | -40 | 175 | ° সেঃ |
