উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | Infineon |
মডেল নম্বার: | FF1200R12IE5 |
ন্যূনতম চাহিদার পরিমাণ: | 1 বিন্যাস করুন |
---|---|
প্যাকেজিং বিবরণ: | কাঠের বাক্স প্যাকিং |
ডেলিভারি সময়: | চুক্তি স্বাক্ষর 25 দিন পরে |
পরিশোধের শর্ত: | T T |
যোগানের ক্ষমতা: | 1000sets |
VCES: | 1200V | আইসি নম: | 1200A |
---|---|---|---|
ICRM: | 2400A | ||
লক্ষণীয় করা: | উচ্চ ক্ষমতা igbt মডিউল,eupec igbt মডিউল |

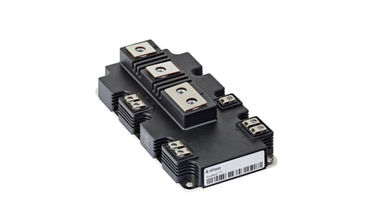

ইনফিনিয়্যান প্রযুক্তিগুলি আইজিবিটি মডিউলসমূহ উচ্চ ক্ষমতা সংযোজকগুলির FF1200R12IE5 মোটর ড্রাইভ
চিরাচরিত আবেদন
• উচ্চ ক্ষমতা কনভার্টার
• মোটর ড্রাইভ
• ইউ.পি. সিস্টেম
বৈদ্যুতিক বৈশিষ্ট্য
• বর্ধিত অপারেটিং তাপমাত্রা T vj op
• উচ্চ শর্ট-সার্কিট ক্ষমতা
• অবাধ্য দৃঢ়তা
• T vj op = 175 ° C
• ট্রেঞ্চ আইগ্যাব 5
যান্ত্রিক বৈশিষ্ট্যগুলি
• সিটিআই এর সাথে প্যাকেজ> 400
• উচ্চ ক্ষমতা ঘনত্ব
• উচ্চ ক্ষমতা এবং তাপ সাইক্লিং সামর্থ্য
• উচ্চ creepage এবং ক্লিয়ারেন্স দূরত্ব
আইজিবিটি বৈদ্যুতিন সংকেতের মেরু বদল
সর্বোচ্চ রেট মান
কালার-ইমিটার ভোল্টেজ | Tvj = 25 ° C | VCES | 1200 | ভী |
ক্রমাগত ডিসি কালেকটর বর্তমান | টিসি = 80 ডিগ্রি সেন্টিগ্রেড, টিভিজ সর্বোচ্চ = 175 ডিগ্রি সেন্টিগ্রেড | আইসি নম | 1200 | একজন |
পুনরাবৃত্তিমূলক শীর্ষ সংগ্রাহক বর্তমান | tP = 1 ms | ICRM | 2400 | একজন |
গেট- emitter শিখর ভোল্টেজ | VGES | +/- 20 | ভী |
চরিত্রগত মানগুলি typ। সর্বোচ্চ।
কালেক্টর- ইমটার স্যাচুরেশন ভোল্টেজ | IC = 1200 A, VGE = 15 V Tvj = 25 ডিগ্রি সেন্টিগ্রেড আইসি = 1২00 এ, ভিজ = 15 ভি টিভিজ় = 125 ডিগ্রি সেন্টিগ্রেড IC = 1200 A, VGE = 15 V Tvj = 175 ° C | VCE sat | 1,70 2,00 2,15 | 2,15 2,45 2,60 | VVV | |
গেট বিক্রেতার ভোল্টেজ | IC = 33,0 mA, VCE = VGE, Tvj = 25 ° C | VGEth | 5,25 | 5,80 | 6,35 | ভী |
প্রবেশ মুল্য | VGE = -15 V ... +15 V, VCE = 600V | QG | 5,75 | μC | ||
অভ্যন্তরীণ দরজা রোধ | Tvj = 25 ° C | RGint | 0,75 | Ω | ||
ইনপুট ক্যাপ্যাসিট্যান্স | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cies | 65,5 | NF | ||
বিপরীত স্থানান্তর ক্যাপ্যাসিট্যান্স | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | cres | 2,60 | NF | ||
কালার-ইমিটার কাট-অফ বর্তমান | VCE = 1200 V, VGE = 0 V, Tvj = 25 ডিগ্রি সেন্টিগ্রেড | ICES | 5,0 | mA বিদ্যুত | ||
গেট- emitter ফুটো বর্তমান | VCE = 0 V, VGE = 20 V, Tvj = 25 ° C | IGES | 400 | nA | ||
টার্ন-ওভার বিলম্ব সময়, প্রস্তাবনামূলক লোড | IC = 1200 A, VCE = 600 V Tvj = 25 ডিগ্রি সেন্টিগ্রেড VGE = ± 15 ভি Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C | টিডি অন | 0,20 0,23 0,25 | μs μs μs | ||
সময় বাড়ান, অনুভূমিক লোড | IC = 1200 A, VCE = 600 V Tvj = 25 ডিগ্রি সেন্টিগ্রেড VGE = ± 15 ভি Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C | TR | 0,16 0,17 0,18 | μs μs μs | ||
ঘুরান বন্ধ বিলম্ব সময়, প্রস্তাবনামূলক লোড | IC = 1200 A, VCE = 600 V Tvj = 25 ডিগ্রি সেন্টিগ্রেড VGE = ± 15 ভি Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C | Td বন্ধ | 0,48 0,52 0,55 | μs μs μs | ||
সময়, অনুভূমিক লোড | IC = 1200 A, VCE = 600 V Tvj = 25 ডিগ্রি সেন্টিগ্রেড VGE = ± 15 ভি Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C | TF | 0,08 0,11 0,13 | μs μs μs | ||
পালস প্রতি ঘন ঘন শক্তি ক্ষতি | IC = 1200 A, VCE = 600 V, LS = 45 nH Tvj = 25 ° C VGE = ± 15 V, di / dt = 6000 A / μs (Tvj = 175 ° C) Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C | কাল | 80,0 120 160 | এমজে এমজে এমজে | ||
পালস প্রতি বন্ধ শক্তি শক্তি ক্ষতি | IC = 1200 A, VCE = 600 V, LS = 45 nH Tvj = 25 ° C VGE = ± 15 V, du / dt = 2800 V / μs (Tvj = 175 ° C) Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C | Eoff | 130 160 180 | এমজে এমজে এমজে | ||
এসসি তথ্য | VGE ≤ 15 V, VCC = 900 V. VCEmax = VCES -LsCE · ডি / ডি.টি. টিপি ≤ 10 μs, টিভিজ় = 175 ডিগ্রি সেন্টিগ্রেড | আইএসসি | 4000 | একজন | ||
থার্মাল প্রতিরোধের, ক্ষেত্রে জংশন | আইজিবিটি / প্রতি আইজিবিটি প্রতি | RthJC | 28,7 | কে / কিলো | ||
তাপ সহ্য করার ক্ষমতা, তাপ সিঙ্ক ক্ষেত্রে | আইজিবিটি / প্রতি আইজিবিটি প্রতি λPaste = 1W / (মি · কে) / λgrease = 1W / (মি · কে) | RthCH | 22,1 | কে / কিলো | ||
সুইচিং অবস্থার অধীনে তাপমাত্রা | Tvj অপ | -40 | 175 | ° সেঃ |
