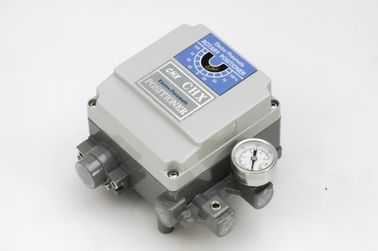

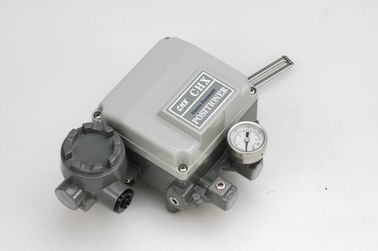

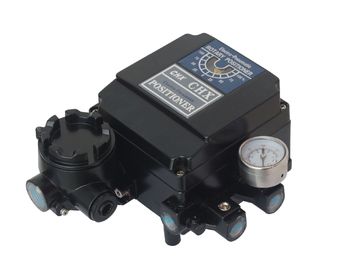

CHX-1000 বৈদ্যুতিক ভালভ অবস্থানকারী

CHX-1000R বৈদ্যুতিক বায়ুসংক্রান্ত অবস্থানকারীটি 4 থেকে 20 এমএ বা বিভক্ত রেঞ্জের একটি এনালগ আউটপুট সংকেত সঙ্গে বৈদ্যুতিক নিয়ামক বা নিয়ন্ত্রণ সিস্টেমের মাধ্যমে বায়ুসংক্রান্ত ঘূর্ণমান ভালভ actuators এর ঘূর্ণমান অপারেশন জন্য ব্যবহার করা হয়

সারাংশ

CHX-1000 বৈদ্যুতিক ভালভ localizer যা actuators সঙ্গে অসঙ্গত, এবং প্রাপ্তির 4 ~ 20mA নিয়ন্ত্রক বা নিয়ন্ত্রণ সিস্টেম থেকে ডিসি বর্তমান সংকেত, তারপর বায়ু চাপ স্থানান্তর স্থানান্তর যা actuator যা সাথে সংযুক্ত, মান অবস্থান নিয়ন্ত্রণ করার জন্য।

বৈশিষ্ট্য

1. 5 ~ 200Hz মধ্যে covibration ছাড়া

2. এটি সরাসরি সরাসরি অ্যাকশন এবং প্রতিক্রিয়া, একক ক্রিয়া এবং ডবল কর্মের মধ্যে রূপান্তরিত হতে পারে

3. কম্প্রেশন প্রতিরোধ করার জন্য সংকীর্ণ লোকেটার থ্রোল্টলিং এর মধ্য দিয়ে যেতে পারে এমন ছোট আকৃতির জন্য

4. নিম্ন বায়ু খরচ, ভাল অর্থনীতি

5. 1/2 বিভক্ত সীমানা সহজ অংশ পরিবর্তনের দ্বারা উপলব্ধ

টেকনিক্যাল প্যারামিটার
মৌলিক ত্রুটি: ± 1% (একক ক্রিয়া); ± 2% (ডাবল ক্রিয়া)
পার্থক্য ফেরত: 1% (একক ক্রিয়া), 2% (ডবল ক্রিয়া)
ডেড ব্যান্ড: 0.4% (একক ক্রিয়া), 0.8% (ডাবল ক্রিয়া)

ভ্রমণ ভ্রমণ: 0 ~ (10 ~ 100) মিমি (কোণ ভ্রমণ (কোণ ভ্রমণ) 0 ~ (50 ° ~ 90 °)]

বায়ু চাপ: 0.14 ~ 0.55 এমপিএ
ইনপুট সংকেত: 4 ~ 20mA.DC (রুটিন); 0 ~ 10mA.DC, 4 ~ 12mA.DC, 12 ~ 20mA.DC, 0 ~ 5mA.DC, 5 ~ 10mA.DC
আউটপুট চাপ: 0.02-0.5MPa
গ্যাসের ব্যবহার: একক-অভিনয় অভিনয়কারী: 3 এল / মিনিট (বায়ু সরবরাহ: 0.14 এমপিপি), ডাবল-অভিনয় অভিনয়কারী: 15 এল / মিনিট (বায়ু সরবরাহ: 0.55 এমপিএ)
আউটপুট চরিত্রগত: রৈখিক
পরিবেষ্টিত তাপমাত্রা: স্বতঃস্ফূর্তভাবে নিরাপত্তা 40 ~ 60 ডিগ্রী সেন্টিগ্রেড, অগ্নিশিখা -20 ~ +60 ডিগ্রী সি
আপেক্ষিক আর্দ্রতা: 5% -100%
প্রাক্তন টাইপ (ডিগ্রি): উল্লম্ব প্রকারের ধরন (Exd II BT6), অভ্যন্তরীণভাবে নিরাপত্তা প্রকার I (Exia II CT6)
ইনপুট বিকিরণ: 4 ~ 20mA ডিসি / 280 ± 10Ω (20 ° সে এ)
0 ~ 10mA.DC / 950 ± 30 Ω (২0 ডিগ্রি সেন্টিগ্রেড)
বায়ু সংযোগ: ZG1 / 4
পাওয়ার ইন্টারফেস: ইসিএন সিরিজের জন্য G1 / 2 ক্যাবল এন্ট্রি- G1 / 2 (GYB02569u)
হাউজিং উপাদান: অ্যালুমিনিয়াম খাদ প্রক্রিয়াকরণ প্রক্রিয়া
রূপরেখা আকার: 221 × 166.5 × 117.5 (মিমি) সোজা ভ্রমণ 221 × 166.5 × 113.5 (মিমি) কোণ ভ্রমণ (দৈর্ঘ্য × × × × × × উচ্চতা × উচ্চতা)
ওজন: 2.8 কেজি
