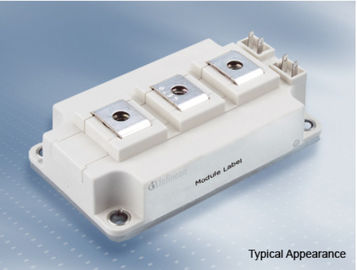

সি-সিরিজ হাফ ব্রিজ আইজিবিটি মডিউল, 1২00 ডি 450 এ ডুয়াল আইজিবিটি মডিউল FF450R12KT4 বায়ু টারবাইন

Name: সি-সিরিজ হাফ ব্রিজ আইজিবিটি মডিউল, 1২00 ডি 450 এ ডুয়াল আইজিবিটি মডিউল FF450R12KT4 বায়ু টারবাইন
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: FF450R12KT4
Price: 210.00 USD
Availability: InStock

ব্র্যান্ড নাম:	Infineon
মডেল নম্বর:	FF450R12KT4
MOQ:	1 বিন্যাস করুন
অর্থ প্রদানের শর্তাবলী:	T T
সরবরাহের ক্ষমতা:	1000sets

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

VCES:

1200V

আইসি নম:

450A

ICRM:

900A

প্রয়োগ:

মোটর ড্রাইভ

বৈদ্যুতিক বৈশিষ্ট্য:

নিম্ন স্যুইচিং ক্ষতি

প্যাকেজিং বিবরণ:

কাঠের বাক্স প্যাকিং

যোগানের ক্ষমতা:

1000sets

বিশেষভাবে তুলে ধরা:

উচ্চ ক্ষমতা igbt মডিউল

স্বয়ংচালিত igbt

পণ্যের বর্ণনা

অর্ধ-ব্রিজ 62mm সি-সিরিজ 1200 ভি, 450 একটি দ্বৈত IGBT মডিউল FF450R12KT4 বায়ু টারবাইন

চিরাচরিত আবেদন

• হাই পাওয়ার কনভার্টার

• মোটর ড্রাইভ

ইউপিএস সিস্টেমগুলি

• উইন্ড টারবাইন

বৈদ্যুতিক বৈশিষ্ট্য

• সম্প্রসারিত অপারেশন তাপমাত্রা টিভিজ এক্স

• কম সুইচিং ক্ষতি

• কম VCEsat

• অপ্রয়োজনীয় শক্তসমর্থন

• ইতিবাচক তাপমাত্রা কোফি্নিন সহ VCEsat

যান্ত্রিক বৈশিষ্ট্যগুলি

• 4 কেভি এসি 1min অন্তরণ

• সিটিআই এর সাথে প্যাকেজ> 400

• উচ্চ Creepage এবং ক্লিয়ারেন্স দূরত্ব

• উচ্চ ক্ষমতা ঘনত্ব

• বিচ্ছিন্ন বেস প্লেট

• স্ট্যান্ডার্ড হাউজিং

আমি জি বি টি, বৈদ্যুতিন সংকেতের মেরু বদল

সর্বোচ্চ রেট মান

কালার-ইমিটার ভোল্টেজ	Tvj = 25 ° C	VCES	1200	ভী
ক্রমাগত ডিসি কালেকটর বর্তমান	টিসি = 100 ডিগ্রি সেন্টিগ্রেড, টিভিজ সর্বোচ্চ = 175 ডিগ্রি সেন্টিগ্রেড টিসি = ২5 ডিগ্রি সেন্টিগ্রেড, টিভিজ সর্বোচ্চ = 175 ডিগ্রি সেন্টিগ্রেড	আইসি নম আইসি	450 580	একজন একজন
পুনরাবৃত্তিমূলক শীর্ষ সংগ্রাহক বর্তমান	tP = 1 ms	ICRM	900	একজন
মোট ক্ষমতা অপচয়	টিসি = ২5 ডিগ্রি সেন্টিগ্রেড, টিভিজ সর্বোচ্চ = 175 ডিগ্রি সেন্টিগ্রেড	Ptot	2400	ওয়াট
গেট- emitter শিখর ভোল্টেজ		VGES	+/- 20	ভী

চরিত্রগত মান

কালেক্টর- ইমটার স্যাচুরেশন ভোল্টেজ	IC = 450 A, VGE = 15 V Tvj = 25 ডিগ্রি সেন্টিগ্রেড IC = 450 A, VGE = 15 V Tvj = 125 ডিগ্রি সেন্টিগ্রেড IC = 450 A, VGE = 15 V Tvj = 150 ° C	VCE sat		1,75 2,05 2,10	2,15	ভী ভি ভি
গেট বিক্রেতার ভোল্টেজ	IC = 17,0 mA, VCE = VGE, Tvj = 25 ° C	VGEth	5,2	5,8	6,4	ভী
প্রবেশ মুল্য	VGE = -15 ভি ... +15 ভি	QG		3,60		μC
অভ্যন্তরীণ দরজা রোধ	Tvj = 25 ° C	RGint		1,9		Ω
ইনপুট ক্যাপ্যাসিট্যান্স	f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V	Cies		28,0		NF
বিপরীত স্থানান্তর ক্যাপ্যাসিট্যান্স	f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V	cres		1,10		NF
কালার-ইমিটার কাট-অফ বর্তমান	VCE = 1200 V, VGE = 0 V, Tvj = 25 ডিগ্রি সেন্টিগ্রেড	ICES			5,0	mA বিদ্যুত
গেট- emitter ফুটো বর্তমান	VCE = 0 V, VGE = 20 V, Tvj = 25 ° C	IGES			400	nA
টার্ন-ওভার বিলম্ব সময়, প্রস্তাবনামূলক লোড	IC = 450 A, VCE = 600 V Tvj = 25 ডিগ্রি সেন্টিগ্রেড VGE = ± 15 ভি Tvj = 125 ° C RGon = 1,0 Ω Tvj = 150 ডিগ্রি সেন্টিগ্রেড	টিডি অন		0,16 0,17 0,18		μs μs μs
সময় বাড়ান, অনুভূমিক লোড	IC = 450 A, VCE = 600 V Tvj = 25 ডিগ্রি সেন্টিগ্রেড VGE = ± 15 ভি Tvj = 125 ° C RGon = 1,0 Ω Tvj = 150 ডিগ্রি সেন্টিগ্রেড	TR		0,045 0,04 0,05		μs μs μs
ঘুরান বন্ধ বিলম্ব সময়, প্রস্তাবনামূলক লোড	IC = 450 A, VCE = 600 V Tvj = 25 ডিগ্রি সেন্টিগ্রেড VGE = ± 15 ভি Tvj = 125 ° C RGoff = 1,0 Ω টিভিজে = 150 ডিগ্রি সেন্টিগ্রেড	Td বন্ধ		0,45 0,5২ 0,54		μs μs μs
সময়, অনুভূমিক লোড	IC = 450 A, VCE = 600 V Tvj = 25 ডিগ্রি সেন্টিগ্রেড VGE = ± 15 ভি Tvj = 125 ° C RGoff = 1,0 Ω টিভিজে = 150 ডিগ্রি সেন্টিগ্রেড	TF		0,10 0,16 0,18		μs μs μs
পালস প্রতি ঘন ঘন শক্তি ক্ষতি	IC = 450 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C VGE = ± 15 V, di / dt = 9000 A / μs (Tvj = 150 ° C) Tvj = 125 ° C RGon = 1,0 Ω Tvj = 150 ডিগ্রি সেন্টিগ্রেড	কাল		19,0 30,0 36,0		19,0 30,0 36,0
পালস প্রতি বন্ধ শক্তি শক্তি ক্ষতি	IC = 450 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C VGE = ± 15 V, du / dt = 4500 V / μs (Tvj = 150 ° C) Tvj = 125 ° C RGoff = 1,0 Ω টিভিজে = 150 ডিগ্রি সেন্টিগ্রেড	Eoff		26,0 40,0 43,0		এমজে এমজে এমজে
এসসি তথ্য	VGE ≤ 15 V, VCC = 800 V. VCEmax = VCES -LsCE · ডি / টি ডি টি টিপি 10 μs, টিভিজ় = 150 ডিগ্রী সি	আইএসসি		1800		একজন
থার্মাল প্রতিরোধের, ক্ষেত্রে জংশন	আইজিবিটি / প্রতি আইজিবিটি প্রতি	RthJC			0.062	কে / ওয়াট
তাপীয় প্রতিরোধের, ক্যাসেটো হ্যাটসেক্ট	প্রতিটি আইজিবিটি / প্রতি আইজিবিটি প্রতি λPaste = 1 w / (m · K) / λgrease = 1 w / (m · কে)	RthCH		0,03		কে / ওয়াট
সুইচিং অবস্থার অধীনে তাপমাত্রা		Tvj অপ	-40		150	° সেঃ
