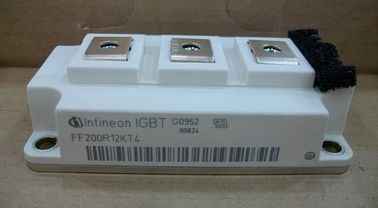

1200V বৈদ্যুতিন সংকেতের মেরু বদল দ্বৈত IGBT হাফ সেতু মডিউল FF200R12KT4 পাওয়ার ড্রাইভ 62mm সি-সিরিজ

Name: 1200V বৈদ্যুতিন সংকেতের মেরু বদল দ্বৈত IGBT হাফ সেতু মডিউল FF200R12KT4 পাওয়ার ড্রাইভ 62mm সি-সিরিজ
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: FF200R12KT4
Price: 210.00 USD
Availability: InStock

ব্র্যান্ড নাম:	Infineon
মডেল নম্বর:	FF200R12KT4
MOQ:	1 বিন্যাস করুন
অর্থ প্রদানের শর্তাবলী:	T T
সরবরাহের ক্ষমতা:	1000sets

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

VCES:

1200V

আইসি নামক আইসি:

200A

আইসি:

320A

ICRM:

400A

প্যাকেজিং বিবরণ:

কাঠের বাক্স প্যাকিং

যোগানের ক্ষমতা:

1000sets

বিশেষভাবে তুলে ধরা:

উচ্চ ক্ষমতা igbt মডিউল

স্বয়ংচালিত igbt

পণ্যের বর্ণনা

অর্ধ-ব্রিজ 62mm সি-সিরিজ 1200 ভি, বৈদ্যুতিন সংকেতের মেরু বদল দ্বৈত IGBT মডিউল FF200R12KT4 পাওয়ার ড্রাইভ মডিউল

সর্বোচ্চ রেট মান

কালার-ইমিটার ভোল্টেজ	Tvj = 25 ° C	VCES	1200	ভী
ক্রমাগত ডিসি কালেকটর বর্তমান	টিসি = 100 ডিগ্রি সেন্টিগ্রেড, টিভিজ সর্বোচ্চ = 175 ডিগ্রি সেন্টিগ্রেড টিসি = ২5 ডিগ্রি সেন্টিগ্রেড, টিভিজ সর্বোচ্চ = 175 ডিগ্রি সেন্টিগ্রেড	আইসি নম আইসি	200 320	একজন একজন
পুনরাবৃত্তিমূলক শীর্ষ সংগ্রাহক বর্তমান	tP = 1 ms	ICRM	400	একজন
মোট ক্ষমতা অপচয়	টিসি = ২5 ডিগ্রি সেন্টিগ্রেড, টিভিজ সর্বোচ্চ = 175 ডিগ্রি সেন্টিগ্রেড	Ptot	1100	ওয়াট
গেট- emitter শিখর ভোল্টেজ		VGES	+/- 20	ভী

চরিত্রগত মান

কালেক্টর- ইমটার স্যাচুরেশন ভোল্টেজ	IC = 200 A, VGE = 15 V Tvj = 25 ডিগ্রি সেন্টিগ্রেড IC = 200 A, VGE = 15 V Tvj = 125 ডিগ্রি সেন্টিগ্রেড IC = 200 A, VGE = 15 V Tvj = 150 ° C	VCE sat		1,75 2,05 2,10	2,15	ভী ভি ভি
গেট বিক্রেতার ভোল্টেজ	আইসি = 7,60 এমএ, ভিসিই = ভিজে, টিভিজ় = ২5 ডিগ্রি সেন্টিগ্রেড	VGEth	5,2	5,8	6,4	ভী
প্রবেশ মুল্য	VGE = -15 ভি ... +15 ভি	QG		1,80		μC
অভ্যন্তরীণ দরজা রোধ	Tvj = 25 ° C	RGint		3,8		Ω
ইনপুট ক্যাপ্যাসিট্যান্স	f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V	Cies		14,0		NF
বিপরীত স্থানান্তর ক্যাপ্যাসিট্যান্স	f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V	cres		0,50		NF
কালার-ইমিটার কাট-অফ বর্তমান	VCE = 1200 V, VGE = 0 V, Tvj = 25 ডিগ্রি সেন্টিগ্রেড	ICES			5,0	mA বিদ্যুত
গেট- emitter ফুটো বর্তমান	VCE = 0 V, VGE = 20 V, Tvj = 25 ° C	IGES			400	nA
টার্ন-ওভার বিলম্ব সময়, প্রস্তাবনামূলক লোড	IC = 200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 ভি Tvj = 125 ° C RGon = 2,4 Ω Tvj = 150 ° C	টিডি অন		0,16 0,17 0,18		μs μs μs
সময় বাড়ান, অনুভূমিক লোড	IC = 200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 ভি Tvj = 125 ° C RGon = 2,4 Ω Tvj = 150 ° C	TR		0,045 0,04 0,50		μs μs μs
ঘুরান বন্ধ বিলম্ব সময়, প্রস্তাবনামূলক লোড	IC = 200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 ভি Tvj = 125 ° C RGon = 2,4 Ω Tvj = 150 ° C	Td বন্ধ		0,45 0,5২ 0,54		μs μs μs
সময়, অনুভূমিক লোড	IC = 200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 ভি Tvj = 125 ° C RGon = 2,4 Ω Tvj = 150 ° C	TF		0,10 0,16 0,16		μs μs μs
পালস প্রতি ঘন ঘন শক্তি ক্ষতি	IC = 200 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C VGE = ± 15 V, di / dt = 4000 A / μs (Tvj = 150 ° C) টিভিজ় = 125 ডিগ্রী সি RGon = 2,4 Ω Tvj = 150 ° C	কাল		10,0 15,0 17,0		19,0 30,0 36,0
পালস প্রতি বন্ধ শক্তি শক্তি ক্ষতি	IC = 200 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C VGE = ± 15 V, du / dt = 4500 V / μs (Tvj = 150 ° C) Tvj = 125 ° C RGoff = ২4 Ω টিভিজে = 150 ডিগ্রি সেন্টিগ্রেড	Eoff		14,0 20,0 23,0		এমজে এমজে এমজে
এসসি তথ্য	VGE ≤ 15 V, VCC = 900 V. VCEmax = VCES -LsCE · ডি / টি ডি টি টিপি 10 μs, টিভিজ় = 150 ডিগ্রী সি	আইএসসি		800		এমজে এমজে এমজে
থার্মাল প্রতিরোধের, ক্ষেত্রে জংশন	আইজিবিটি / প্রতি আইজিবিটি প্রতি	RthJC			0.135	কে / ওয়াট
তাপীয় প্রতিরোধের, ক্যাসেটো হ্যাটসেক্ট	প্রতিটি আইজিবিটি / প্রতি আইজিবিটি প্রতি λPaste = 1 w / (m · K) / λgrease = 1 w / (m · কে)	RthCH		0.034		কে / ওয়াট
সুইচিং অবস্থার অধীনে তাপমাত্রা		Tvj অপ	-40		150	° সেঃ
