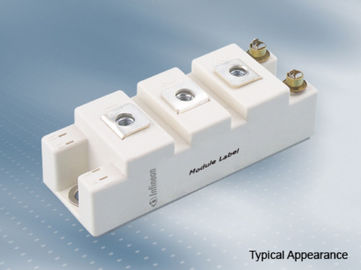

ইনফিনিয়ন আইজিবিটি পাওয়ার মডিউল FF50R12RT4 34 মিমি 1200 ভি ডেলিটি ফাস্ট ট্রেনের সাথে IGBT / ফিল্ডস্টপ

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	Infineon
মডেল নম্বার:	Failed to connect to 2607:f8b0:4000:80d::2001: Network is unreachable

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 বিন্যাস করুন
প্যাকেজিং বিবরণ:	কাঠের বাক্স প্যাকিং
ডেলিভারি সময়:	চুক্তি স্বাক্ষর 25 দিন পরে
পরিশোধের শর্ত:	T T
যোগানের ক্ষমতা:	1000sets

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

VCES:	1200V	আইসি নম:	50A
ICRM:	100A	প্রয়োগ:	মোটর ড্রাইভ
বৈদ্যুতিক বৈশিষ্ট্য:	নিম্ন স্যুইচিং ক্ষতি
লক্ষণীয় করা:	উচ্চ ক্ষমতা igbt মডিউল , স্বয়ংচালিত igbt

ইনফিনিয়ন FF50R12RT4 সুপরিচিত 34 মিমি 1২00 ভি ডাবল আইজিবিটি মডিউল ফাস্ট ট্রেঞ্চ / আইফোন 4 ট্রাঙ্ক এবং ইমিটার কন্ট্রোলড

সাধারণ অ্যাপ্লিকেশন

• হাই পাওয়ার কনভার্টার

• মোটর ড্রাইভ

ইউপিএস সিস্টেমগুলি

বৈদ্যুতিক বৈশিষ্ট্য

• সম্প্রসারিত অপারেশন তাপমাত্রা টিভিজ এক্স

• কম সুইচিং ক্ষতি

• কম VCEsat

• টিভিজ এপস = 150 ডিগ্রি সেন্টিগ্রেড

• ইতিবাচক তাপমাত্রা কোফি্নিন সহ VCEsat

যান্ত্রিক বৈশিষ্ট্যগুলি

• বিচ্ছিন্ন বেস প্লেট

• স্ট্যান্ডার্ড হাউজিং

আমি জি বি টি, বৈদ্যুতিন সংকেতের মেরু বদল

সর্বোচ্চ রেট মান

কালার-ইমিটার ভোল্টেজ	Tvj = 25 ° C	VCES	1200	ভী
ক্রমাগত ডিসি কালেকটর বর্তমান	টিসি = 100 ডিগ্রি সেন্টিগ্রেড, টিভিজ সর্বোচ্চ = 175 ডিগ্রি সেন্টিগ্রেড	আইসি নম	50	একজন
পুনরাবৃত্তিমূলক শীর্ষ সংগ্রাহক বর্তমান	tP = 1 ms	ICRM	100	একজন
মোট ক্ষমতা অপচয়	টিসি = ২5 ডিগ্রি সেন্টিগ্রেড, টিভিজ সর্বোচ্চ = 175 ডিগ্রি সেন্টিগ্রেড	Ptot	285	ওয়াট
গেট- emitter শিখর ভোল্টেজ		VGES	+/- 20	ভী

চরিত্রগত মান

কালেক্টর- ইমটার স্যাচুরেশন ভোল্টেজ	IC = 50 A, VGE = 15 V Tvj = 25 ডিগ্রি সেন্টিগ্রেড আইসি = 50 এ, ভিজ = 15 ভি টিভিজ় = 125 ডিগ্রি সেন্টিগ্রেড IC = 50 A, VGE = 15 V Tvj = 150 ডিগ্রি সেন্টিগ্রেড	VCE sat		1,85 2,15 2,25	2,15	ভী ভি ভি
গেট বিক্রেতার ভোল্টেজ	আইসি = 1,60 এমএ, ভিসিই = ভিজে, টিভিজ় = ২5 ডিগ্রি সেন্টিগ্রেড	VGEth	5,2	5,8	6,4	ভী
প্রবেশ মুল্য	VGE = -15 ভি ... +15 ভি	QG		0,38		μC
অভ্যন্তরীণ দরজা রোধ	Tvj = 25 ° C	RGint		4,0		Ω
ইনপুট ক্যাপ্যাসিট্যান্স	f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V	Cies		2,80		NF
বিপরীত স্থানান্তর ক্যাপ্যাসিট্যান্স	f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V	cres		0,10		NF
কালার-ইমিটার কাট-অফ বর্তমান	VCE = 1200 V, VGE = 0 V, Tvj = 25 ডিগ্রি সেন্টিগ্রেড	ICES			1.0	mA বিদ্যুত
গেট- emitter ফুটো বর্তমান	VCE = 0 V, VGE = 20 V, Tvj = 25 ° C	IGES			100	nA
টার্ন-ওভার বিলম্ব সময়, প্রস্তাবনামূলক লোড	IC = 50 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 ভি Tvj = 125 ° C RGon = 15 Ω টিভিজে = 150 ডিগ্রি সেন্টিগ্রেড	টিডি অন		0,13 0,15 0,15		μs μs μs
সময় বাড়ান, অনুভূমিক লোড	IC = 50 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 ভি Tvj = 125 ° C RGon = 15 Ω টিভিজে = 150 ডিগ্রি সেন্টিগ্রেড	TR		0,0২ 0,03 0.035		μs μs μs
ঘুরান বন্ধ বিলম্ব সময়, প্রস্তাবনামূলক লোড	IC = 50 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 ভি Tvj = 125 ° C RGoff = 15 Ω Tvj = 150 ° C	Td বন্ধ		0,30 0,38 0,40		μs μs μs
সময়, অনুভূমিক লোড	IC = 50 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 ভি Tvj = 125 ° C RGoff = 15 Ω Tvj = 150 ° C	TF		0,045 0,08 0,09		μs μs μs
পালস প্রতি ঘন ঘন শক্তি ক্ষতি	IC = 50 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C VGE = ± 15 V, di / dt = 1300 A / μs (Tvj = 150 ° C) Tvj = 125 ° C RGon = 15 Ω টিভিজে = 150 ডিগ্রি সেন্টিগ্রেড	কাল		4,50 6,50 7,50		19,0 30,0 36,0
পালস প্রতি বন্ধ শক্তি শক্তি ক্ষতি	IC = 50 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C VGE = ± 15 V, du / dt = 3800 V / μs (Tvj = 150 ° C) Tvj = 125 ° C RGoff = 15 Ω Tvj = 150 ° C	Eoff		2,50 4,00 4,50		এমজে এমজে এমজে
এসসি তথ্য	VGE ≤ 15 V, VCC = 800 V. VCEmax = VCES -LsCE · ডি / টি ডি টি টিপি 10 μs, টিভিজ় = 150 ডিগ্রী সি	আইএসসি		180		এমজে এমজে এমজে
থার্মাল প্রতিরোধের, ক্ষেত্রে জংশন	আইজিবিটি / প্রতি আইজিবিটি প্রতি	RthJC			0,53	কে / ওয়াট
তাপীয় প্রতিরোধের, ক্যাসেটো হ্যাটসেক্ট	প্রতিটি আইজিবিটি / প্রতি আইজিবিটি প্রতি λPaste = 1 w / (m · K) / λgrease = 1 w / (m · কে)	RthCH		0.082		কে / ওয়াট
সুইচিং অবস্থার অধীনে তাপমাত্রা		Tvj অপ	-40		150	° সেঃ
