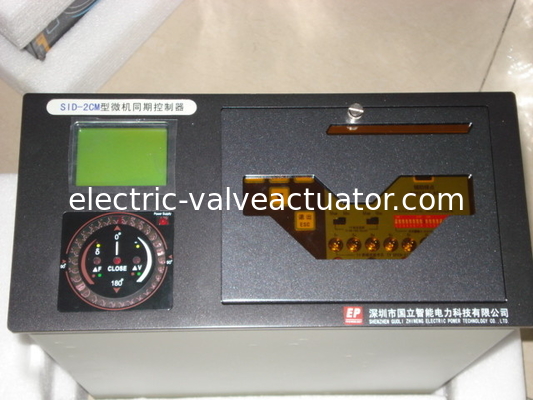

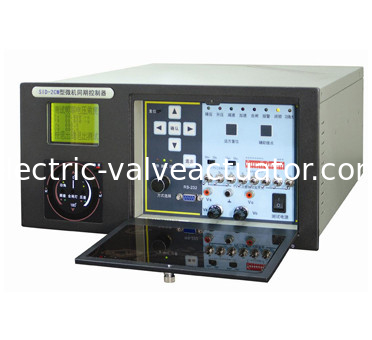

SID-2CM জেনারেটর লাইন মাল্টিপ্লেক্সিং মাইক্রো কম্পিউটার সিঙ্ক্রোনাইজেশন ডিভাইস

প্রধান কাজ:

1 1-12 ইউনিট পাওয়ার জেনারেটর বা

একটি ডিভাইসে সমান্তরাল বিদ্যুৎ লাইন, সমান্তরালের ধরন এবং বৈশিষ্ট্য আলাদা করা যায়।

2 সেটিং পরামিতিঃ ব্রেকার সময়; অনুমোদিত ভোল্টেজ পার্থক্য; ওভার ভোল্টেজ সুরক্ষা মান;

অনুমোদিত ফ্রিকোয়েন্সি পার্থক্য মান; ফ্রিকোয়েন্সি নিয়ন্ত্রণ সহগ; ভোল্টেজ নিয়ন্ত্রণ সহগ;

অনুমোদিত শক্তি কোণ;ইনকামার এবং বাসবার টিভির নামমাত্র ভোল্টেজ; শিফট বাসবার টিভির ফেজ কোণ;

সমান্তরাল পয়েন্টের উভয় পাশে কম ভোল্টেজ লক মান; একক পাশ বা উভয় পক্ষের বিনা ভোল্টেজ অপারেটিং; সিঙ্ক্রোস্কোপ ফাংশন; একই ফ্রিকোয়েন্সির জন্য নিয়ন্ত্রক ইমপ্লাস প্রস্থ; ব্রেকার নাম ।

3 ডিভাইস প্রথম শূন্য ফেজ ডিফারেনশিয়াল সমান্তরাল ডিফারেনশিয়াল যখন ধরা হয় বলে মনে হয় নিশ্চিত করতে পারেন

(জেনারেটর এবং বাসবার বা দুটি সিঙ্ক্রোনিক লাইনের মধ্যে) এবং সংঘর্ষ ছাড়াই সমান্তরাল তৈরি করুন;

4 ডিভাইসটি ফ্রিকোয়েন্সি ডিফারেনশিয়াল এবং ফ্রিকোয়েন্সি ডিফারেনশিয়ালের মাধ্যমে জেনারেটরগুলির দ্রুত সমান্তরাল করতে পারে

ভোল্টেজ ডিফারেনশিয়াল অনুমোদিত পরিসরের মধ্যে fuzzy নিয়ন্ত্রণ তত্ত্ব অনুযায়ী;

5 যখন সমান্তরাল একবার শুরু হবে শুধুমাত্র যদি শক্তি কোণ এবং ভোল্টেজ পার্থক্য কম হয়

সিঙ্ক্রোন লাইনগুলির মধ্যে সমান্তরাল হওয়ার সময় অনুমোদিত মান, অন্যথায়, একটি অপেক্ষা এবং সংকেত থাকতে হবে,

ডিভাইসটি স্বয়ংক্রিয়ভাবে পার্থক্য করতে পারে যে এটি ডিফারেনশিয়াল ফ্রিকোয়েন্সি বা একই ফ্রিকোয়েন্সি;

6 ডিভাইসটি সময়মত এবং স্বয়ংক্রিয়ভাবে চালানোর সময় স্ব-পরীক্ষা করতে পারে, এটি ত্রুটির ক্ষেত্রে অ্যালার্ম এবং প্রদর্শনও করতে পারে;

7 টিভি ওপেন-সার্কিট এবং লকিং অপারেশন সিঙ্ক্রোনাইজিং এবং অ ভোল্টেজ বন্ধ করার সময় অ্যালার্ম;

8 একটি ত্বরণ নিয়ন্ত্রণ নির্দেশাবলী স্বয়ংক্রিয়ভাবে দেওয়া যেতে পারে যখন ফ্রিকোয়েন্সি

একই ফ্রিকোয়েন্সির শর্ত বাতিল করার জন্য জেনারেটরগুলির সমান্তরালীকরণের প্রক্রিয়া।

যদি প্রয়োজন হয় তাহলে অবশ্যই বিরোধী শক্তির সমান্তরালতা দেখা যাবে না;

9 ডিভাইসটি এই তথ্য প্রদর্শন করবে

শেষ আটটি বাস্তব পরিমাপ মান প্রতিটি চ্যানেলে রেকর্ড করা হয়

ব্রেকার বন্ধ করার সময় সময়টি সঠিকভাবে নিশ্চিত করার জন্য।

ব্রেকার বন্ধ হওয়ার সময় রেকর্ড করা হবে না যখন এটি একই ফ্রিকোয়েন্সি সমান্তরাল হয়।

10 ডিভাইসের মধ্যে যোগাযোগ অ্যাক্সেস এবং যোগাযোগ চুক্তি প্রদান করা হবে

এবং হোস্ট কম্পিউটার (আরএস-২৩২, আরএস-৪৮৫), প্রয়োজনীয়তা পূরণের জন্য ডিভাইসটি ডিসিএস সিস্টেমে প্রবেশ করবে।

11 ডিভাইসটি তার সম্পূর্ণ সুরক্ষা পদ্ধতির কারণে ভয়ঙ্কর অবস্থার মধ্যেও কাজ করতে পারে।

এবং ইলেক্ট্রোম্যাগনেট এবং ফটো-ইলেকট্রিসিটির উপর কঠোর নিরোধক পদ্ধতি;

ডিভাইসের পাওয়ার সাপ্লাই হিসাবে 12 এসি বা ডিসি হতে পারে এবং ডিভাইসটি নিজেকে 48V220V এসিতে মানিয়ে নিতে পারে

অথবা ডিসি পাওয়ার সাপ্লাই স্বয়ংক্রিয়ভাবে

13 পরীক্ষা এবং পরীক্ষা সরাসরি অন্য কোন যন্ত্র ছাড়া করা যেতে পারে কারণ মডিউল

ডিভাইসে ইতিমধ্যেই ডিমান্ড আছে;

14 হোস্ট কম্পিউটারের নির্দেশাবলী অনুযায়ী এক বা উভয় পক্ষের কোন ভোল্টেজ বন্ধ ব্রেকার সম্পন্ন করা যেতে পারে;

অথবা উভয় পক্ষের কোন ভোল্টেজ বন্ধ ব্রেকার সামনে প্যানেল সুইচ অপারেটিং থেকে..

15 স্মার্ট সিনক্রোস্কোপ হিসেবে ব্যবহার করা।

1. সার্কিট ব্রেকারের উভয় পাশে টিভি সেকেন্ডারি ভোল্টেজের ইনপুট হয় ফেজ ভোল্টেজ বা লাইন ভোল্টেজ হতে পারে।উভয় পক্ষের নমুনাযুক্ত টিভি সংকেতগুলির ডিভাইসের অভ্যন্তরে কোনও সাধারণ ভিত্তি নেই এবং টিভি সেকেন্ডারি ভোল্টেজটি সাধারণ ভিত্তি কিনা তা স্বাধীন. প্রতিটি সমান্তরাল পয়েন্ট সিস্টেম সাইড টিভিতে সেকেন্ডারি ভোল্টেজের কোণ পৃথকভাবে সেট করতে পারে, বিচ্ছিন্নতা ট্রান্সফরমার এবং কোণ ট্রান্সফরমার ইনস্টল করার প্রয়োজন ছাড়াই।

2. সমস্ত ইনপুট সুইচ মান (সমান্তরাল পয়েন্ট নির্বাচন, রিমোট রিসেট, সিঙ্ক্রোনাস অপারেশন শুরু, একক পাশের ভোল্টেজ মুক্ত বন্ধের নিশ্চয়তা, ভোল্টেজ মুক্ত বায়ু বন্ধের নিশ্চয়তা,সার্কিট ব্রেকারের সহায়ক যোগাযোগ, ইত্যাদি) সাধারণত উন্মুক্ত বায়ু যোগাযোগ হয়।

3. আউটপুট সুইচ পরিমাণ (দ্রুতগতি, হ্রাস, বুস্ট, বন্ধ, ক্ষমতা কোণ সীমা অতিক্রম, এলার্ম, ক্ষমতা ক্ষতি, ইত্যাদি) নিয়ন্ত্রণ সংকেত একটি ছোট ইলেক্ট্রোম্যাগনেটিক রিলে ব্যবহার করে সাধারণত খোলা বায়ু যোগাযোগ ("পাওয়ার ক্ষতি" সাধারণত বন্ধ হয়), 220V AC, 5A বা 220V DC, 0.5A এর যোগাযোগ ক্ষমতা সহ। যখন বন্ধ সার্কিটে অপটিক্যাল বিচ্ছিন্নতা যোগাযোগহীন MOSFET রিলে ব্যবহার করা হয়, এটি 600V DC, 6A।

4. একটি RS-232 এবং একটি RS-485 যোগাযোগ ইন্টারফেস প্রতিটি.

5. ওয়ার্কিং পাওয়ার সাপ্লাই 110-220 ভোল্ট এসি / ডিসি হতে পারে, 30 ভোল্ট এম্পিয়ার ছাড়িয়ে যায় না এমন শক্তি খরচ।

6. আইসোলেশন শক্তিঃ গ্রাউন্ডে দুর্বল বর্তমান সার্কিটঃ 500V 50Hz 1 মিনিট

গ্রাউন্ডে শক্তিশালী বর্তমান সার্কিটঃ 2000V 50Hz 1 মিনিট

শক্তিশালী এবং দুর্বল বৈদ্যুতিক সার্কিটের মধ্যেঃ 1000V 50Hz 1 মিনিট

7কাজের পরিবেশঃ কাজের তাপমাত্রাঃ -10 °C~55 °C

সংরক্ষণের তাপমাত্রাঃ -20 °C ~ 70 °C

আপেক্ষিক তাপমাত্রাঃ ৯০% এর বেশি নয়।
