ট্রান্সফরমার সুরক্ষা রিলে
Created with Pixso.

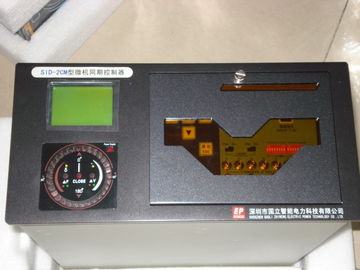

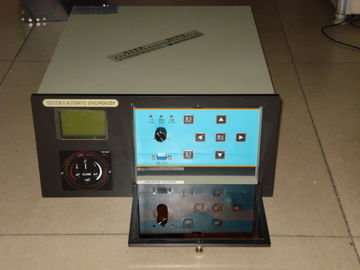

বর্তমান সুরক্ষা ট্রান্সফরমার সুরক্ষা রিলে এসআইডি - 2CM ডিভাইস সিঙ্ক্রোনাইজিং

বর্তমান সুরক্ষা ট্রান্সফরমার সুরক্ষা রিলে এসআইডি - 2CM ডিভাইস সিঙ্ক্রোনাইজিং

ব্র্যান্ড নাম: OEM
মডেল নম্বর: জন্য SID-2cm
MOQ: 10 PCS
মূল্য: contact
অর্থ প্রদানের শর্তাবলী: T T
সরবরাহের ক্ষমতা: 500 পিএসএস / মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
প্যাকেজিং বিবরণ:
carton বক্স
যোগানের ক্ষমতা:
500 পিএসএস / মাস
বিশেষভাবে তুলে ধরা:

বৈদ্যুতিক নিয়ন্ত্রণ প্যানেল

,

বৈদ্যুতিক প্যানেল বৈদ্যুতিক

পণ্যের বর্ণনা

ট্রান্সফরমার সুরক্ষা রিলে, এসআইডি - 2CM স্বয়ংক্রিয় স্বল্প - ডিভাইস সিঙ্ক্রোনাইজিং


প্রধান ফাংশন :

1 বার 1২ টি চ্যানেল ব্যবহার করা যেতে পারে 1-12 ইউনিট পাওয়ার জেনারেটর বা

একটি ডিভাইসে সমান্তরাল পাওয়ার লাইন, সমান্তরাল টাইপ এবং বৈশিষ্ট্য বিশিষ্ট করা যাবে।

2 সেটিং পরামিতি: বিরতির সময়; অনুমোদিত ভোল্টেজ ডিফারেনশিয়াল; ভোল্টেজ রক্ষা মান উপর;

অনুমতিযোগ্য ফ্রিকোয়েন্সি পার্থক্য মান; ফ্রিকোয়েন্সি নিয়ন্ত্রণ সহগ; ভোল্টেজ নিয়ন্ত্রণ সহগ;

মঞ্জুরযোগ্য পাওয়ার কোণ; ইনকামর এবং বাসার টিভি রেট ভোল্টেজ; স্থানান্তর busbar টিভি ফেজ কোণ;

সমান্তরাল বিন্দু উভয় পক্ষের কম ভোল্টেজ লক মান; একক পার্শ্ব বা উভয় পক্ষের কোন-ভোল্টেজ অপারেটিং; synchroscope funtion; একই ঘনত্ব জন্য পালস প্রস্থ নিয়ন্ত্রণ; ব্রেকার নাম।

3 ডিফারেনশিয়াল সমান্তরাল সময় ডিভাইসটি প্রথম শূন্য ফেজ ডিফারেনশিয়ালটি জব্দ করা হচ্ছে তা নিশ্চিত করতে পারে

(জেনারেটর এবং বাসবার বা দুটি সমলয় লাইনের মধ্যে।) এবং প্রভাব ছাড়াই সমান্তরাল করে তুলুন;

4 ডিভাইস ফ্রিকোয়েন্সি ডিফারেনশিয়াল এবং এটি হতে পারে উপায় মাধ্যমে জেনারেটরের একটি দ্রুত সমান্তরাল করতে পারেন

ভঙ্গুর নিয়ন্ত্রণের তত্ত্ব অনুযায়ী মঞ্জুরিপ্রাপ্ত পরিসরের ভোল্টেজের পার্থক্য;

5 যখন সমান্তরাল একযোগে শুরু হবে শুধুমাত্র যদি পাওয়ার কোণ এবং ভোল্টেজের পার্থক্য কম হয়

সমান্তরাল লাইনের মধ্যে সমান্তরাল যখন অনুমতিযোগ্য মান, অন্যথায়, একটি অপেক্ষা এবং সংকেত থাকা আবশ্যক,

এটা ডিফারেনশিয়াল ফ্রিকোয়েন্সি কিনা বা অভিন্ন ফ্রিকোয়েন্সি স্বয়ংক্রিয়ভাবে ডিভাইস দ্বারা আলাদা করা যেতে পারে;

6 সময়টি স্বয়ংক্রিয়ভাবে এবং স্বয়ংক্রিয়ভাবে চলাকালীন ডিভাইসটি স্ব-পরীক্ষা করতে পারে, এটি বিপদাশঙ্কা এবং ত্রুটি থাকলে প্রদর্শনও করতে পারে;

7 টি টিভি ওপেন-সার্কিট এবং এলকোহল বন্ধ করার প্রক্রিয়াটি লক করার সময় অ্যালার্মিং;

8 যখন ফ্রিকোয়েন্সি একই সময় সমান হয় তখন একটি ত্বরণ নিয়ন্ত্রণ নির্দেশিকা স্বয়ংক্রিয়ভাবে দেওয়া যেতে পারে

অভিন্ন ফ্রিকোয়েন্সি শর্ত বাতিল করার জন্য জেনারেটরের সমান্তরাল প্রক্রিয়া।

বিরোধী শক্তি সমান্তরাল অবশ্যই প্রয়োজন হলে অবশ্যই হাজির হবে না;

9 ডিভাইসটি এই তথ্যটি প্রদর্শন করবে - প্রকৃত পরিমাপের সময় যখন ব্রেকিং সার্কিটটি বন্ধ করে এবং শেষ হয়

সমান্তরাল সম্পন্ন করার পরে প্রতিটি চ্যানেলে রেকর্ড শেষ আট বাস্তব পরিমাপ মান

বিরতি বন্ধ করার সময় এটি নির্দিষ্ট সময় সঠিকতা করতে আদেশ।

ব্রেকার্স ক্লোজিংয়ের সময়টি সমান ফ্রিকোয়েন্সি সমান হলে রেকর্ড করা হবে না।

10 যোগাযোগের অ্যাক্সেস এবং ডিভাইসের মধ্যে যোগাযোগ চুক্তি সরবরাহ করা হবে

এবং হোস্ট কম্পিউটার (RS-232, RS-485), প্রয়োজনীয়তাগুলি পূরণ করার জন্য ডিভাইসকে ডিসিএস সিস্টেমে ভর্তি করা হবে।

11 সম্পূর্ণরূপে তার পদ্ধতির কারণে একটি ভয়ানক অবস্থার অধীনে যদিও ডিভাইসটি কাজ করতে পারে

এবং ইলেক্ট্রোম্যাগনেট এবং ফটো বিদ্যুৎ উপর কঠোর নিরোধক উপায়;

12 এসি বা ডিসি ডিভাইসের পাওয়ার সাপ্লাই হিসাবে হতে পারে এবং ডিভাইস 48V-220V এসি তে নিজেকে প্লে করতে পারে

বা ডিসি পাওয়ার সাপ্লাই স্বয়ংক্রিয়ভাবে;

13 পরীক্ষা এবং পরীক্ষার সরাসরি কোনও যন্ত্র ছাড়া সরাসরি তৈরি করা যেতে পারে কারণ এটি মডিউল

দাবি ইতিমধ্যে ডিভাইসে হয়;

14 হোস্ট কম্পিউটার থেকে নির্দেশাবলীর ভিত্তিতে এক দিকে বা উভয় পক্ষের কোনও ভোল্টেজ বন্ধ বিরতি সরবরাহ করা যাবে না;

অথবা উভয় পক্ষের সামনে প্যানেল সুইচ অপারেটিং থেকে কোন ভোল্টেজ বন্ধ বিরতি ..

15 একটি বুদ্ধিমান synchroscope হিসাবে ব্যবহার করা হবে।

প্রযুক্তিগত সূচক

সমান্তরাল জন্য ব্রেকার উভয় পক্ষের 1 টিভি মাধ্যমিক ভোল্টেজ মান

100V বা 100 / √3 বনাম বা যে এক লাইন ভোল্টেজ অন্যান্য ফেজ ভোল্টেজ হতে হবে;

সিস্টেম পার্শ্ব টিভি ভোল্টেজ যথাক্রমে সব সমান্তরাল পয়েন্ট একটি পাল্টা ফেজ কোণ সেট করা যেতে পারে,

অন্তরণ এবং ফেজ কোণ চালু করার জন্য কোন পৃথক ট্রান্সফরমার প্রয়োজন হয়।

2 সমস্ত ডিজিটাল ইনপুট সাধারণত খোলা টাইপ সংযোগ বিন্দু, যেমন সমান্তরাল বিন্দু পছন্দ,

দূরবর্তী রিসেট, breakers এর সহায়ক যোগাযোগ, এবং তাই;

3 সাধারণভাবে খোলা টাইপ যোগাযোগ ক্ষুদ্র ইলেক্ট্রোম্যাগনেট রিলে নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে

ডিজিটাল আউটপুট সংকেত, যোগাযোগ ক্ষমতা 220V এসি 5A বা 220V ডিসি 0.5A;

4 টি যোগাযোগ বন্দর, আরএস -২3২, অন্যটি আরএস -485;

5 পাওয়ার সাপ্লাই 48-220VAC বা ডিসি হওয়া উচিত, সর্বাধিক পাওয়ার খরচ 20W;

6 অন্তরণ:

পৃথিবীর দুর্বল বর্তমান সার্কিট: এক মিনিটের জন্য 500V 50Hz;

ক্ষমতা বর্তমান সার্কিট পৃথিবী: 2000V 50Hz এক মিনিটের জন্য;

দুর্বল বর্তমান সার্কিট এবং পাওয়ার বর্তমান বর্তনী মধ্যে: এক মিনিটের জন্য 1000V 50 / 60Hz;

7 অপারেশন এর পরিবেশ:

উত্তর: তাপমাত্রা পরিসীমা:

(1) অপারেশন: 0 থেকে + 50 ℃;

(2): পরিবহন / সংগ্রহস্থল: -20 থেকে + 70 ℃;

বি: সর্বাধিক আর্দ্রতা: 90%;
