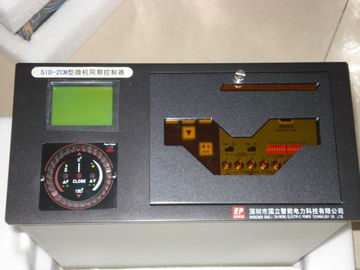

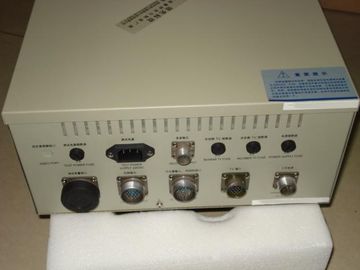

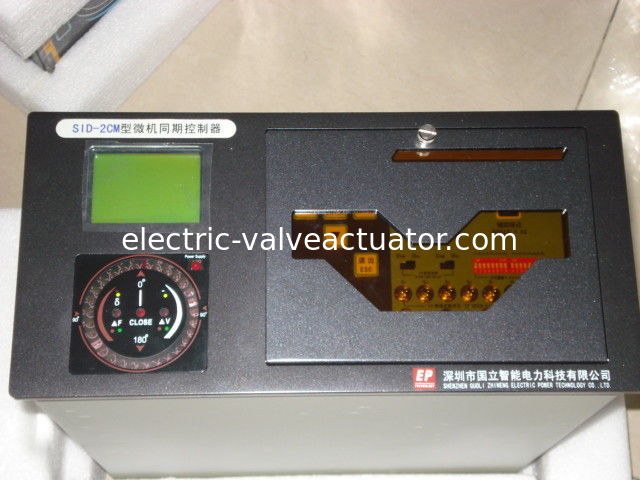

ট্রান্সফরমার সুরক্ষা রিলে, SID - 2CM স্বয়ংক্রিয় ক্যাসাস - ডিভাইস সিঙ্ক্রোনাইজ

প্রধান ফাংশন :

1 1-12 ইউনিট পাওয়ার জেনারেটরের জন্য বা বারো চ্যানেল ব্যবহার করা হয়

একটি ডিভাইস, টাইপ এবং সমান্তরাল বৈশিষ্ট্যের মধ্যে সমান্তরাল শক্তি লাইন পার্থক্য করা যেতে পারে।

2 পরামিতি সেট: ব্রেকার সময়; অনুমোদিত ভোল্টেজ ডিফারেনশিয়াল; ওভার ভোল্টেজ রক্ষা মূল্য;

অনুমোদিত ফ্রিকোয়েন্সি পার্থক্য মান; ফ্রিকোয়েন্সি কন্ট্রোল সহগ; ভোল্টেজ নিয়ন্ত্রণ সহগ;

অনুমোদিত ক্ষমতা কোণ; ইনকামারে এবং বাসবার টিভি রেটযুক্ত ভোল্টেজ; শিপিং busbar টিভি পর্যায়ে কোণ;

সমান্তরাল পয়েন্ট উভয় পক্ষের কম ভোল্টেজ লক মান; একক দিকে বা উভয় পক্ষের কোন ভোল্টেজ অপারেটিং; সিনক্রোস্কোপ funtion; একই ঘন ঘন জন্য পালস প্রস্থ নিয়ন্ত্রণ; ব্রেকার নাম।

3 ডিফারাল প্যারালালিংয়ের সময় ডিভাইসটি প্রথম জিরো ফেজ ডিফারেন্সটি জব্দ করা যায় তা নিশ্চিত করতে পারে

(জেনারেটর এবং বাসপার বা দুটি সিঙ্ক্রোনাস লাইনের মধ্যে।) এবং প্রভাব ছাড়াই সমান্তরাল করা;

4 ডিভাইসটি ফ্রিকোয়েন্সি ডিফারেনশিয়ালের দিকে এগিয়ে নিয়ে যায় এবং এর মাধ্যমে জেনারেটরগুলির দ্রুততর সমান্তরাল করতে পারে

ফিজি নিয়ন্ত্রণের তত্ত্ব অনুযায়ী অনুমোদিত পরিসরে ভোল্টেজ ডিফারেনশিয়াল;

5 যখন প্যারালালিং একসাথে শুরু হবে তখনই শক্তি কোণ এবং ভোল্টেজের পার্থক্যটি কম হবে

স্বতন্ত্র মান যখন সমলয় লাইন মধ্যে paralleling, অন্যথায়, একটি অপেক্ষা এবং সংকেত থাকতে হবে,

কিনা এটি ডিফারেন্সি ফ্রিকোয়েন্সি বা অভিন্ন ফ্রিকোয়েন্সি স্বয়ংক্রিয়ভাবে ডিভাইস দ্বারা পৃথক করা যেতে পারে;

6 সময় এবং স্বয়ংক্রিয়ভাবে চালানোর সময় ডিভাইস স্ব-পরীক্ষা করতে পারে, এটি ত্রুটিযুক্ত হলে অ্যালার্ম এবং প্রদর্শনও করতে পারে;

7 সতর্ক যখন টিভি ওপেন সার্কিট এবং synchronizing এবং অ-ভোল্টেজ বন্ধের অপারেশন লক করা;

8 একটি ত্বরণ নিয়ন্ত্রণ নির্দেশ স্বয়ংক্রিয়ভাবে দেওয়া যাবে যখন ফ্রিকোয়েন্সি একই সময়

অনুরূপ ফ্রিকোয়েন্সি অবস্থা বাতিল করার জন্য জেনারেটরের সমান্তরাল প্রক্রিয়া।

বিরোধী শক্তি সমানভাবে প্রয়োজন হলে অবশ্যই দেখা হবে না;

9 ডিভাইস এই তথ্য প্রদর্শন করবে - বাস্তব পরিমাপ সময় একটি বন্ধক বর্তনী লাগে যখন বন্ধ এবং

শেষ আটটি বাস্তব পরিমাপ মান সমান্তরাল মধ্যে সম্পন্ন পরে প্রতিটি চ্যানেল রেকর্ড

ব্রেকার ক্লোজিংয়ের সময় এটির সঠিক সময়টি নির্দিষ্ট করার জন্য

ব্রেকার্সের ক্লোজিংয়ের সময় রেকর্ড করা হবে না যখন এটি অভিন্ন ফ্রিকোয়েন্সি সমান্তরাল হয়।

10 ডিভাইসের মধ্যে যোগাযোগ অ্যাক্সেস এবং যোগাযোগের চুক্তি সরবরাহ করা হবে

এবং হোস্ট কম্পিউটার (আরএস -২3২, আরএস -485), প্রয়োজনীয়তা পূরণ করার জন্য ডিভাইসটিকে DCS সিস্টেমের মধ্যে ভর্তি করা হবে।

11 সম্পূর্ণরূপে তার পদ্ধতির কারণে ভয়াবহ অবস্থার অধীনে ডিভাইসটি কাজ করতে পারে

এবং ইলেক্ট্রোম্যাগনেট এবং ফোটো বিদ্যুতের উপর কঠোর অন্তরণ পদ্ধতি;

12 এসি বা ডিসি ডিভাইসের পাওয়ার সাপ্লাই হিসাবে হতে পারে এবং ডিভাইস নিজেকে 48V-220V এসি অভিযোজিত করতে পারেন

বা ডিসি পাওয়ার সাপ্লাই স্বয়ংক্রিয়ভাবে;

13 পরীক্ষার এবং পরীক্ষা অন্য কোন যন্ত্রপাতি ছাড়া সরাসরি করা যাবে কারণ মডিউল

দাবি ইতিমধ্যে ডিভাইসের মধ্যে;

14 এক পাশ বা উভয় পক্ষের কোন-ভোল্টেজ ঘনিষ্ঠ বিরতির হোস্ট কম্পিউটার থেকে নির্দেশাবলী অনুযায়ী সম্পন্ন করা যেতে পারে;

বা উভয় পক্ষের সামনে প্যানেল সুইচ অপারেটিং থেকে কোন ভোল্টেজ বন্ধ বিরতির ..

15 একটি বুদ্ধিমান synchroscope হিসাবে ব্যবহার করা।

সমান্তরাল জন্য ব্রেকার উভয় পক্ষের 1 টিভি মাধ্যমিক ভোল্টেজ মান

100V বা 100 / √3 বর্গ হতে হবে বা অন্য যে লাইন ভোল্টেজ অন্য ফেজ ভোল্টেজ;

সিস্টেম পার্শ্ববর্তী টিভি ভোল্টেজ যথাক্রমে সব সমান্তরাল পয়েন্টে একটি ঘুরপাক পার্শ্ব কোণ স্থাপন করা যেতে পারে,

অন্তরক এবং পালা কোণের জন্য কোন পৃথক ট্রান্সফরমার প্রয়োজন হয়।

2 সব ডিজিটাল ইনপুট সাধারণত খোলা টাইপ সংযোগ বিন্দু, যেমন সমান্তরাল বিন্দু পছন্দ,

দূরবর্তী রিসেট, ব্রেকার্স অক্জিলিয়ারী যোগাযোগ, এবং তাই;

3 সাধারণ ইলেকট্রোম্যাগনেট রিলেগুলির খোলা টাইপের যোগাযোগ নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে

ডিজিটাল আউটপুট সংকেত, যোগাযোগের ক্ষমতা 220V এসি 5A বা 220V ডিসি 0.5A;

4 দুটি যোগাযোগ পোর্ট, এক RS-232, অন্যটি আরএস -485;

5 পাওয়ার সাপ্লাই 48-220 ভিএসি বা ডিসি হতে হবে, সর্বাধিক বিদ্যুত ব্যবহার 20W;

6 অন্তরক:

দুর্বল বর্তমান বর্তনী পৃথিবীর: এক মিনিটের জন্য 500V 50Hz;

পৃথিবীর বিদ্যুৎ বর্তমান বর্তনী: এক মিনিটের জন্য 2000V 50Hz;

দুর্বল বর্তমান বর্তনী এবং বিদ্যুৎ বর্তমান বর্তনী মধ্যে: এক মিনিটের জন্য 1000V 50 / 60Hz;

7 অপারেশন এর আবেগ:

একটি: তাপমাত্রা রেঞ্জ:

(1) অপারেশন: 0 থেকে + 50 ℃;

(2): পরিবহন / স্টোরেজ: -20 থেকে + 70 ℃;

B: সর্বাধিক আর্দ্রতা: 90%;
