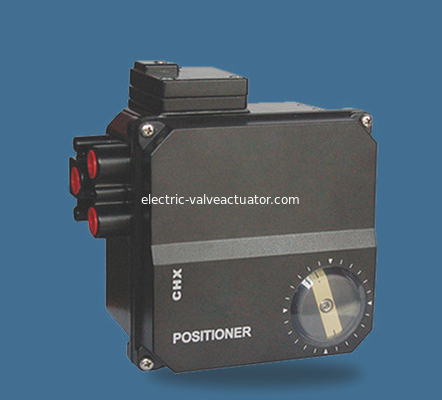

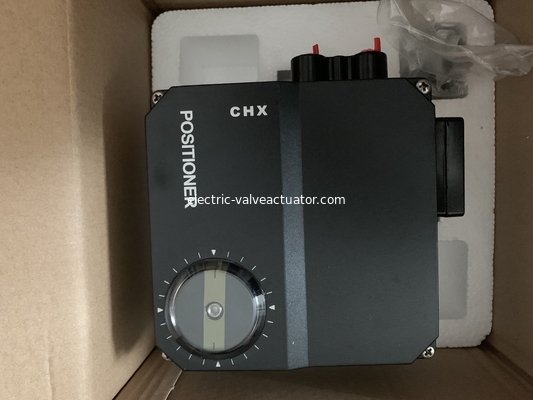

20mA DC বৈদ্যুতিক ভালভ অবস্থানকারী IP66 CHX-724 অ্যালুমিনিয়াম খাদ

বৈদ্যুতিক ভালভ পজিশনার NE724/SI CHX পজিশনার CHX-724 ইলেকট্রো-নিউমেটিক পজিশনার

Chx700 বৈদ্যুতিক ভালভ পজিশনার নিয়ন্ত্রক বা কম্পিউটার IO পোর্ট থেকে 4-20mA DC সংকেতকে এয়ারোডাইনামিক শক্তিতে রূপান্তরিত করে এবং কৌণিক স্থানচ্যুতি বা রৈখিক স্থানচ্যুতি উপলব্ধি করতে একক অভিনয় বা ডাবল অ্যাক্টিং সিলিন্ডারের মাধ্যমে নিয়ন্ত্রণকারী ভালভকে চালিত করে।ক্লোজড-লুপ কন্ট্রোল ক্যাম ফিডব্যাক সিস্টেমের মাধ্যমে উপলব্ধি করা হয়, যাতে নিয়ন্ত্রক ভালভ ইনপুট সিগন্যালের সমানুপাতিক সঠিক কৌণিক স্থানচ্যুতি বা রৈখিক স্থানচ্যুতি অর্জন করতে পারে।

- স্ট্যান্ডার্ড ইনপুট সংকেত 4 ~ 20 mA DC 0 ~ 20 mA DC

- বিভক্ত পরিসর 4 ~ 12 Ma DC 12 ~ 20 mA DC

- ইনপুট প্রতিবন্ধকতা 220 Ω± 10 Ω

- সর্বাধিক প্রতিক্রিয়া কোণ 95 °

- সোজা স্ট্রোক 20-140 মিমি

- নিয়ন্ত্রণ দিকের ইতিবাচক এবং নেতিবাচক প্রতিক্রিয়া

- স্ট্রোক এবং সংকেতের মধ্যে রৈখিক সম্পর্ক

- গ্যাস সরবরাহের চাপ 0.14 ~ 0.8MPa

- বায়ু সরবরাহ চাপের প্রভাব ＜ 0.2% / 10KPA

- পরিবেষ্টিত তাপমাত্রা - 25 ~ + 85 ℃

- পরিবেষ্টিত তাপমাত্রার প্রভাব ≤ 0.05% ℃

- সুরক্ষা গ্রেড IP54

- গ্যাস খরচ 0.5m3n/h

সার্ভো স্লাইড ভালভ অ্যাকচুয়েটর φ 4, φ ছয়ের সাথে মিলেছে

কর্মক্ষমতা যখন অ্যাকচুয়েটর লোড তুলনামূলকভাবে স্থিতিশীল থাকে:

- মৃত ব্যান্ড ≤ 0.4%

হিস্টেরেসিস ~ 0.7%

- রৈখিকতা ＜± 1%

কম্পন প্রভাব (1.5g – 100Hz) ≤ 1%

স্ট্রাকচারাল ম্যাটেরিয়ালের শেল হল অ্যালুমিনিয়াম অ্যালয় যাতে গ্লুটামিক অ্যাসিড ট্রিটমেন্ট এবং বাইরের পৃষ্ঠে ইলেক্ট্রোস্ট্যাটিক পাউডার স্প্রে করা আবরণ, কভারটি পলিকার্বোনেট এবং অভ্যন্তরীণ অংশগুলি স্টেইনলেস স্টীল এবং অ্যালুমিনিয়াম অ্যালয়, যা ক্ষয়-প্রতিরোধী উপাদান এবং পৃষ্ঠের প্রযুক্তিগত বিষয়গুলির সাপেক্ষে চিকিত্সা

ইনকামিং ইন্টারফেস G1/2 বা M20 × এক পয়েন্ট পাঁচ

প্রযোজ্য তারের φ 5 – φ দশ

এয়ার পাইপ ইন্টারফেস ZG 1 / 4 "

ওজন: প্রায় 2.3 কেজি
