কম ভোল্টেজের জন্য PA66 অ্যালুমিনিয়াম ইন্টিগ্রেটেড প্রোটেকশন রিলে WISCOM WDZ-440

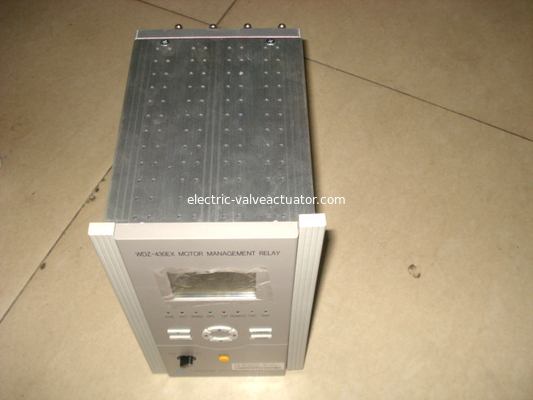

WISCOM সুরক্ষা রিলে, WDZ-430EX মোটর সমন্বিত সুরক্ষা এবং পরিমাপ ডিভাইস



Wdz-400 সিরিজে নিম্নলিখিত মডেলগুলি রয়েছে:

wdz-410 লাইন ইন্টিগ্রেটেড

সুরক্ষা পরিমাপ এবং নিয়ন্ত্রণ ডিভাইস

wdz-430 মোটর ইন্টিগ্রেটেড সুরক্ষা পরিমাপ এবং নিয়ন্ত্রণ ডিভাইস

wdz-431 মোটর ডিফারেনশিয়াল সুরক্ষা ডিভাইস

wdz-440 কম ভোল্টেজ ট্রান্সফরমার ইন্টিগ্রেটেড সুরক্ষা পরিমাপ এবং নিয়ন্ত্রণ ডিভাইস





Wdz-440ex মাইক্রোকম্পিউটার সুরক্ষা ফাংশন কনফিগারেশন নিম্নরূপ:



1. বিভাগ I এর ওভারকারেন্ট (দ্রুত বিরতি) সুরক্ষা (দিকনির্দেশমূলক লকিং, লো-ভোল্টেজ লকিং, নেতিবাচক চাপ লকিং এবং নির্দিষ্ট মান দ্বিগুণ সহ)



2. ওভারকারেন্ট (* * * * দ্রুত বিরতি) বিভাগ II এর সুরক্ষা (দিকনির্দেশক লকিং, লো-ভোল্টেজ লকিং, নেতিবাচক চাপ লকিং এবং নির্দিষ্ট মান দ্বিগুণ সহ)



3. অধ্যায় III এর ওভারকারেন্ট (নির্দিষ্ট সময় ওভারকারেন্ট) সুরক্ষা (দিক লকিং, কম ভোল্টেজ লকিং, নেতিবাচক চাপ লকিং এবং সুরক্ষা প্রস্থান সহ)



4. বিপরীত সময় ওভারকারেন্ট সুরক্ষা (আইইসি স্ট্যান্ডার্ড বিপরীত সময়ের চারটি বৈশিষ্ট্যযুক্ত বক্ররেখা)



5. রিয়ার ত্বরণ সুরক্ষা



6. ওভারলোড সুরক্ষা



7. নেতিবাচক ক্রম বর্তমান সুরক্ষা



8. শূন্য ক্রম বর্তমান সুরক্ষা



9. একক ফেজ গ্রাউন্ডিং লাইন নির্বাচন সুরক্ষা (পঞ্চম হারমোনিক মানদণ্ড নির্বাচন করা যেতে পারে)



10. ওভারভোল্টেজ সুরক্ষা



11. কম ভোল্টেজ সুরক্ষা



12. ভোল্টেজ ক্ষতি সুরক্ষা



13. নেতিবাচক ক্রম ভোল্টেজ সুরক্ষা



14. বায়ু শীতল নিয়ন্ত্রণ সুরক্ষা



15. জিরো সিকোয়েন্স ভোল্টেজ সুরক্ষা



16. কম সাইকেল লোডশেডিং সুরক্ষা (ভোল্টেজ লকআউট সহ, স্লিপ লকআউট এবং বর্তমান লকআউটের অধীনে)



17. কম ভোল্টেজ সংযোগ বিচ্ছিন্ন সুরক্ষা (স্লিপ লকিং সহ এবং বর্তমান লকিং এর অধীনে)



18. পুনরায় বন্ধ করা সুরক্ষা (কোন ভোল্টেজ সনাক্তকরণ এবং সিঙ্ক্রোনাস সনাক্তকরণ ছাড়া)



19. স্ট্যান্ডবাই স্বয়ংক্রিয় সুইচিং সুরক্ষা (স্বয়ংক্রিয় সুইচিং এবং স্বয়ংক্রিয় পুনরুদ্ধার সহ, কোনও ভোল্টেজ এবং কোনও কারেন্ট নেই)



20. ওভারহিটিং সুরক্ষা



21. বিপরীত শক্তি সুরক্ষা



22. খুব দীর্ঘ স্টার্টআপ সময়ের জন্য সুরক্ষা



23. নির্দিষ্ট সময়সীমা IX ওভারকারেন্ট সুরক্ষা



24. বিপরীত সময় IX ওভারকারেন্ট সুরক্ষা (আইইসি স্ট্যান্ডার্ড বিপরীত সময়ের চারটি বৈশিষ্ট্যযুক্ত বক্ররেখা)



25. সুরক্ষা বিকল্প: মোটর প্যারামিটার (নোট 1)



26. সুরক্ষা বিকল্প: PT নিয়ন্ত্রণ (নোট 2)



27. সুরক্ষা বিকল্প: Pt সমান্তরাল সুইচিং (নোট 3)



28. অ বৈদ্যুতিক পরিমাণ সুরক্ষা 1 ~ 8 (নোট 4)



Wdz-440ex মাইক্রোকম্পিউটার সুরক্ষা পরিবেশগত অবস্থা



স্বাভাবিক তাপমাত্রা: - 10 ℃ ~ 55 ℃



সীমা তাপমাত্রা: - 30 ℃ ~ 70 ℃



স্টোরেজ তাপমাত্রা: - 40 ℃ ~ 85 ℃



আপেক্ষিক আর্দ্রতা: ≤ 95%, কোন ঘনীভবন নেই



বায়ুমণ্ডলীয় চাপ: 80 ~ 110kpa
