উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | SWP |
মডেল নম্বার: | SWP-T20X |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
প্যাকেজিং বিবরণ: | কাঠের বাক্স প্যাকিং |
ডেলিভারি সময়: | চুক্তি স্বাক্ষরের 15 দিন পর |
পরিশোধের শর্ত: | টি/টি |
যোগানের ক্ষমতা: | 1000 সেট |
পরিসীমা: | -0.1~300MPa | তাপমাত্রা: | -20~60℃ |
---|---|---|---|
কার্যকরী ভোল্টেজ: | 24ভিডিসি | সঠিকতা: | 0.2 |
সিগন্যাল আউটপুট: | 0-5V | বিস্ফোরণ প্রমাণ: | EXiaIICT4 |
লক্ষণীয় করা: | SWP-T20X ডিফারেনশিয়াল লেভেল ট্রান্সমিটার,24VDC ডিফারেনশিয়াল লেভেল ট্রান্সমিটার,OEM ডিফারেনশিয়াল প্রেসার সেন্সর |

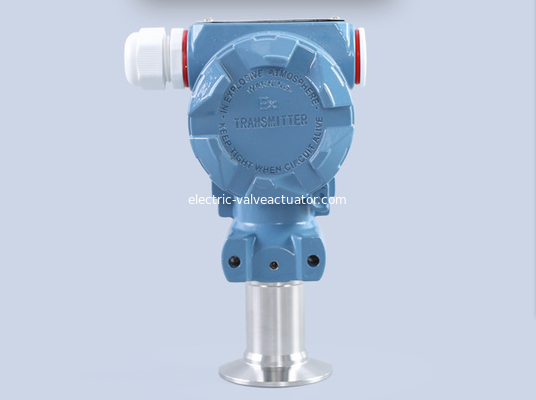

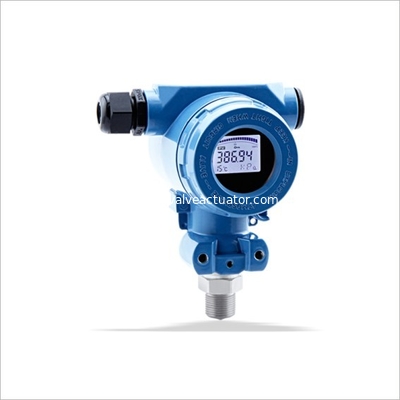

SWP-T20X সিরিজ অর্থনৈতিক চাপ ট্রান্সমিটার যান্ত্রিক চাপ সেন্সর
এসummary
Swp-t20x সিরিজের অর্থনৈতিক চাপ ট্রান্সমিটার আন্তর্জাতিক উন্নত স্তরের সাথে আমদানি করা সিরামিক পাইজোরেসিটিভ সেন্সর গ্রহণ করে, উচ্চ-নির্ভুল ইলেকট্রনিক উপাদানগুলির সাথে সহযোগিতা করে এবং কঠোর প্রক্রিয়ার মাধ্যমে একত্রিত হয়।মধ্যবর্তী তরল ছাড়া শুষ্ক চাপ পরিমাপ প্রযুক্তি গৃহীত হয়, যা সিরামিক প্রতিরোধের সেন্সরের প্রযুক্তিগত সুবিধাগুলিকে সম্পূর্ণ খেলা দেয়, যাতে swp-t20x সিরিজের চাপ ট্রান্সমিটারের চমৎকার প্রযুক্তিগত কর্মক্ষমতা রয়েছে।উচ্চ স্থিতিশীলতা এবং উচ্চ পরিমাপের নির্ভুলতা।
Swp-t20x সিরিজের অর্থনৈতিক চাপ ট্রান্সমিটারের বিভিন্ন মডেল, রেঞ্জ এবং প্রক্রিয়া সংযোগ ফর্ম রয়েছে।এটি পেট্রোলিয়াম, রাসায়নিক শিল্প, বৈদ্যুতিক শক্তি, ধাতুবিদ্যা, ফার্মেসি, খাদ্য, ইত্যাদির মতো অনেক শিল্প ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা যেতে পারে। এটি বিভিন্ন অনুষ্ঠান এবং শিল্প পরিমাপের মিডিয়ার সাথে খাপ খাইয়ে নিতে পারে।এটি প্রথাগত চাপ পরিমাপক এবং প্রথাগত চাপ ট্রান্সমিটারের একটি আদর্শ আপগ্রেডিং পণ্য এবং শিল্প অটোমেশনের ক্ষেত্রে একটি আদর্শ চাপ পরিমাপের যন্ত্র।
এমain বৈশিষ্ট্য
◆ উচ্চ স্থিতিশীলতা, প্রতি বছর পূর্ণ স্কেলের 0.1% এর চেয়ে ভাল।
◆ ছোট তাপমাত্রা ভ্রমণ কারণ পরিমাপের উপাদানের মধ্যবর্তী তরল নির্মূল হয়, সেন্সর শুধুমাত্র উচ্চ পরিমাপের নির্ভুলতা পায় না, তবে তাপমাত্রার দ্বারাও কম প্রভাবিত হয়।
◆ ভাল নির্ভরযোগ্যতা বড় স্কেল আইসি গৃহীত হয়, ভাল সার্কিট নির্ভরযোগ্যতা এবং শক্তিশালী বিরোধী হস্তক্ষেপ কর্মক্ষমতা সঙ্গে.
◆ ব্যাপক প্রযোজ্যতা পণ্যটির বিভিন্ন মডেল, প্রক্রিয়া সংযোগ ফর্ম এবং উত্পাদন উপকরণ রয়েছে, যা শিল্প পরিমাপের বিভিন্ন মিডিয়ার সাথে খাপ খাইয়ে নিতে পারে।
◆ সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ.পণ্য যুক্তিসঙ্গত গঠন, ছোট ভলিউম এবং হালকা ওজন আছে.এটি যে কোনো অবস্থানে সরাসরি ইনস্টল করা যেতে পারে।
ডব্লিউঅর্কিং নীতি
যন্ত্রটি তাপমাত্রা সেন্সরের মাধ্যমে তাপমাত্রা সংকেতকে বৈদ্যুতিক সংকেতে পরিবর্তন করে এবং তারপরে প্রিমপ্লিফায়ার বৈদ্যুতিক সংকেতকে প্রশস্ত করে এবং ফিল্টার করে, যা এনালগ থেকে ডিজিটাল রূপান্তরের জন্য CPU-এর a/d রূপান্তর মডিউলে পাঠানো হয়।অবশেষে, CPU ডেটা প্রসেসিং, প্রদর্শন এবং PWM আউটপুট সঞ্চালন করে।নীতি ব্লক ডায়াগ্রাম নিম্নরূপ:
পরিমাপ করা মাধ্যমের চাপ সরাসরি সেন্সরের সিরামিক ডায়াফ্রামের উপর কাজ করে, যার ফলে মধ্যচ্ছদা মাঝারি চাপের সমানুপাতিক একটি ছোট স্থানচ্যুতি তৈরি করে।স্বাভাবিক কাজের অবস্থার অধীনে, ডায়াফ্রামের সর্বোচ্চ স্থানচ্যুতি 0.025 মিমি এর বেশি নয়।ইলেকট্রনিক সার্কিট এই স্থানচ্যুতি সনাক্ত করার পরে, এটি এই স্থানচ্যুতিটিকে এই চাপের সাথে সম্পর্কিত একটি আদর্শ শিল্প পরিমাপ সংকেতে রূপান্তরিত করে।অতিরিক্ত চাপের ক্ষেত্রে, ডায়াফ্রামটি শক্ত সিরামিক সাবস্ট্রেটের সাথে সরাসরি সংযুক্ত থাকে।যেহেতু ডায়াফ্রাম এবং সাবস্ট্রেটের মধ্যে ব্যবধান শুধুমাত্র 0.1 মিমি, তাই অতিরিক্ত চাপের ক্ষেত্রে ডায়াফ্রামের সর্বোচ্চ স্থানচ্যুতি শুধুমাত্র 0.1 মিমি হতে পারে।অতএব, কাঠামো নিশ্চিত করে যে ডায়াফ্রাম অত্যধিক বিকৃতি তৈরি করবে না।সেন্সর ভাল স্থায়িত্ব এবং উচ্চ নির্ভরযোগ্যতা আছে.
টিপ্রযুক্তিগত পরামিতি
◆ নির্ভুলতা স্তর: 0.5
◆ রিটার্ন পার্থক্য 0.1% fs
◆ তাপমাত্রার প্রভাব ± 0.1%/10 ℃
◆ কাজের ভোল্টেজ DC 13V ~ 30V
◆ বার্ষিক স্থিতিশীলতা ± 0.2%
◆ সংকেত আউটপুট 4 ~ 20mA
◆ অনুমোদিত ওভারভোল্টেজ পরিসীমা 150%
◆ সামগ্রিক মাত্রা 120 × ষাট × 100 সর্বোচ্চ
◆ সর্বোচ্চ চাপ পরিসীমা 200%
◆ অনুমোদিত তাপমাত্রা মাঝারি -20 ~ 70 ℃ পরিবেশ -20 ~ 80 ℃
মডেল | কোড | নির্দেশ | ||||||
SWP-T20X | □ | □□ | □ | □ | □ | □ | □ | অর্থনৈতিক চাপ ট্রান্সমিটার |
দূরবর্তী সংযোগ মোড এবং উপাদান |
আর জি |
ওuter থ্রেডG1/2(এসএস1Gr18Ni9Ti) |
||||||
সীল উপাদান | 1F | ফ্লুরোরাবার | ||||||
সিগন্যাল আউটপুট মোড | 2 | 4~20mA2 তার | ||||||
ঘের প্রকার |
ক | অ্যালুমিনিয়াম শেল, সুরক্ষা গ্রেডের জন্য কোনও ক্ষেত্রের ইঙ্গিত নেই IP65 | ||||||
সঠিকতা ক্লাস |
2 5 9 |
0.2 |
||||||
পরিমাপ করা পরিসীমা |
Y | অমানক পরিসীমা | ||||||
সেন্সর প্রকার |
আর এস |
সিরামিক piezoresistance |
টাইপ | নির্দেশ |
সঠিকতা ক্লাস |
0.5 |
প্রত্যাবর্তন পার্থক্য |
0.1% FS |
তাপমাত্রার প্রভাব | ±0.1%/10℃ |
কাজ ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
DC13V~30V |
বার্ষিক স্থিতিশীলতা |
±0.2% |
সংকেত আউটপুট | 4~20mA |
অনুমোদনযোগ্য ওভারভোল্টেজ |
পরিসীমা 150% |
আকার | 120×60×100 সর্বোচ্চ |
সর্বোচ্চ চাপ |
পরিসীমা 200% |
অনুমোদনযোগ্য তাপমাত্রা |
পরিবেশ -20~70℃ পরিবেশ -20~80℃ |
