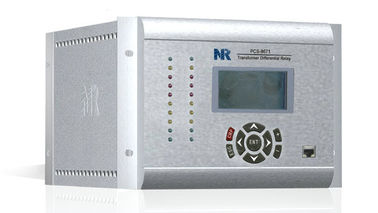

PCS-9671 তিন ঘূর্ণায়মান ক্ষমতা ট্রান্সফরমার ডিফারেনশিয়াল প্রোটেকশন রিলে মাইক্রোপ্রসেসর

PCS-9671 তিন ঘূর্ণায়মান ক্ষমতা ট্রান্সফরমার ডিফারেনশিয়াল প্রোটেকশন রিলে মাইক্রোপ্রসেসর সীমাবদ্ধ বর্তমান পার্থক্য সুরক্ষা। (87 টি), সিটি স্যাচুরেশন সনাক্তকরণ

পিসিএস -9671 একটি মাইক্রোপ্রসেসর-ভিত্তিক রিলে যা সর্বোচ্চ তিনটি সিটি ইনপুট সহ দুটি ঘূর্ণায়মান বা তিন-ঘূর্ণিত পাওয়ার ট্রান্সফরমারের সুরক্ষার জন্য ডিজাইন করা হয়েছে। এটি রিএ্যাক্টরগুলি রক্ষা করার জন্য ব্যবহার করা যেতে পারে বা একটি স্ট্যাব পারফেক্টর সুরক্ষা হিসাবে প্রয়োগ করা যেতে পারে। সংযমী বর্তমান পার্থক্য সুরক্ষা, অসংগঠিত পার্থক্য সুরক্ষা এবং সীমাবদ্ধ মাটি দোষ সুরক্ষা প্রদান করা হয়।

রিলে প্রচলিত ট্রান্সফরমারগুলি থেকে এনালগ সিগন্যালগুলি স্যাম্পলিং করতে সক্ষম, অথবা ইউনিট একত্রিত করে ইলেকট্রনিক সিটি / ভিটিস থেকে স্যাম্পল্ড মান গ্রহণ করে। প্রোগ্রামযোগ্য লজিক, এলইএস, বাইনারি ইনপুট এবং আউটপুট সফটওয়্যার টুলের মাধ্যমে নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কনফিগার করা যায়। এটি স্টেশন বাস এবং প্রসেস বাসের জন্য ইন্টারফেস প্রদান করে এবং IEC 61850-8-1 এমএমএস, গুজ, আইইসি 61850-9-2 সাপোর্টিং ভ্যালু সমর্থন করে।

সুরক্ষা এবং নিয়ন্ত্রণ
বিরতি বর্তমান পার্থক্য সুরক্ষা। (87T)

এই সুরক্ষা জন্য নিম্ন সেটিং এবং উচ্চ সেটিং সঙ্গে দুটি পর্যায়ে প্রদান করা হয়। এবং নিম্ন সেটিং স্তরটি সিটি স্যাচুরেশন দ্বারা অবরুদ্ধ করা যেতে পারে, বর্তমান চাপ, ওভারসেকটেশন এবং সিটি সার্কিট ব্যর্থতা। পাশাপাশি উচ্চ-স্থিতিশীল পর্যায়ে অবরুদ্ধ বর্তমান এবং সিটি সার্কিট ব্যর্থতা দ্বারা ব্লক করা যেতে পারে।

অপরিবর্তনীয় বর্তমান পার্থক্য সুরক্ষা (50 / 87UT) এটি গুরুতর অভ্যন্তরীণ দোষ দ্রুত দ্রুত পরিষ্কার করতে ব্যবহৃত হয়।

সীমাবদ্ধ ভূমি দোষ সুরক্ষা (REF)

শূন্য-ক্রম বর্তমান পার্থক্য উপাদান উপর ভিত্তি করে 3 টি রেফ সুরক্ষা পর্যন্ত উপলব্ধ করা হয়।

প্রতিটি পক্ষের জন্য প্রান্তিক সুরক্ষা প্রবর্তন। (50/51 পি)

3 টি ঊর্ধ্বতন নিরাপত্তা প্রদান করা হয়।

যান্ত্রিক সুরক্ষা (MT) এবং

পর্যন্ত 8 মেকানিক্যাল চ্যানেল প্রদান করা হয়।

সিটি সার্কিট তত্ত্বাবধান (CTS)

সিটি সার্কিট তত্ত্বাবধান দুটি উপাদান গঠিত: ফল্ট আবিষ্কারক পিকআপ সঙ্গে ফল্ট আবিষ্কারক পিক এবং সিটি সার্কিট ব্যর্থতা ছাড়া সিটি বর্তনী অস্বাভাবিকতা।

দ্বিতীয় হরমোনিক দ্বারা বর্তমান ব্লক অবরুদ্ধ

ফেজ-পৃথকীকৃত ব্লকিং, ক্রস ব্লকিং এবং কম্পোজিট করা ব্লকিং নির্বাচনের জন্য প্রদান করা হয়।

5 তম স্মারক দ্বারা Overexcitation ব্লকিং

5 তম স্মারক বর্তমান এবং মৌলিক বর্তমান অনুপাত দ্বারা Overexcitation সনাক্ত করা হয়।

সিটি স্যাচুরেশন সনাক্তকরণ

কম্পোজিট করা ২ য় এবং তৃতীয় হরমোনাক্সের মাধ্যমে সিটি স্যাচুরেশনকে পৃথক করা হয়।

ম্যানেজমেন্ট
64 সুরক্ষা অপারেশন রিপোর্ট, 1024 তত্ত্বাবধানে এলার্ম রেকর্ড, 1024 নিয়ন্ত্রণ অপারেশন রেকর্ড এবং 1024 ব্যবহারকারী অপারেশন রেকর্ড। 64 ফল্ট এবং ঝামেলা রেকর্ড। 1024 সর্বশেষ SOE রেকর্ড, নিম্নলিখিত উপাদানের সর্বশেষ রেকর্ড রাষ্ট্র পরিবর্তন আইওসি 61850-8-1 এমএমএস এবং গোল্ড অফ দ্য অ-টাইম-সমালোচনামূলক বার্তা, আইইসি 60870 5-103 টিওসিপি / আইপি বা ডিএনপি 3.0 এর সাথে চারটি 10-বেস-টি / 100 বিজ-টিসি (আরজে 45) পোর্ট বা দুটি 100 বিজ-এফএক্স পোর্ট পর্যন্ত । দুটি আরএস -485 আইইসি 60870-5-103 সঙ্গে পিছন বন্দর। আইইসি 61850-9-2 নমুনা সহ ছয়টি 100 বিজ-এফএক্স পোর্ট পর্যন্ত সময়-সমালোচনামূলক বার্তা জন্য মান এবং গোলমাল ঘড়ি সমন্বয় জন্য একটি আরএস -485 পিছন বন্দর। প্রিন্টারের জন্য একটি আরএস -২3২ পোর্ট পোর্ট। পরীক্ষা এবং সেটিং জন্য 1 faceplate RJ45 পোর্ট। পালস, আইআরআইজি-বি এবং এসএনএনটিপি-র মাধ্যমে ক্লক সিঙ্ক্রোনাইজেশন

অজৈব পরীক্ষার ফাংশন
ভার্চুয়াল tripping রিপোর্ট প্রজন্ম এবং যোগাযোগ পরীক্ষা।

ভার্চুয়াল স্ব-তত্ত্বাবধানে রিপোর্ট তৈরির প্রজন্ম এবং যোগাযোগ পরীক্ষা।

ভার্চুয়াল বাইনারি ইনপুট অবস্থা পরিবর্তন প্রতিবেদন তৈরি এবং যোগাযোগ পরীক্ষা।

বাইনারি আউটপুট টেস্টিং

ম্যানুয়াল ট্রিগার triggering ফল্ট রেকর্ডিং
