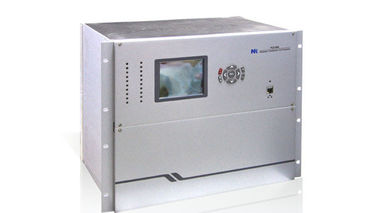

PCS-985 জেনারেটর ট্রান্সফরমার ইউনিট সুরক্ষা রিলে 87g ডিফারেনশিয়াল সুরক্ষা

PCS-985 জেনারেটরের ট্রান্সফরমার ইউনিট সুরক্ষা রিলে 87g ডিফারেনশিয়াল সুরক্ষা, Overcurrent সুরক্ষা, অনিচ্ছাকৃত সময় ওভারলোড সুরক্ষা, ইনভার্স-সময় জমিদার সুরক্ষা

পিসিএস-985 জেনারেটর-ট্রান্সফরমার ইউনিটের সম্পূর্ণ প্রধান এবং ব্যাকআপ সুরক্ষা সরবরাহ করে যা সাধারণত জেনারেটর, প্রধান ট্রান্সফরমার, অক্জিলিয়ারী ট্রান্সফরমার এবং উজ্জ্বলতা বা উত্তেজক ট্রান্সফরমার ধারণ করে। এটি প্রচলিত সিটি / ভিটি এবং ইলেক্ট্রনিক সিটি / ভি.টি.গুলির সংযোগকে সমর্থন করে এবং ব্যাপকভাবে ব্যবহৃত হয় বড় ক্ষমতা টার্বো-ডায়নামো, গ্যাস-টারবাইন জেনারেটর এবং পারমাণবিক শক্তি জেনারেটর বিভিন্ন সংযোগ মোড সঙ্গে।

একটি অত্যাবশ্যক জেনারেটর-ট্রান্সফরমার ইউনিট জন্য, দুটি সেট PCS-985 দ্বৈত সুরক্ষা সুরক্ষা কনফিগারেশন অর্জন করতে ব্যবহার করা যেতে পারে দুই PCS-985 বিভিন্ন সিটি গ্রুপ ব্যবহার করে, এবং এক PCS-985 শেয়ারের প্রধান এবং ব্যাকআপ সুরক্ষা এক সিটি গ্রুপ।

জেনারেটর সুরক্ষা

বৈষম্য সুরক্ষা (87G)
ডিপিএফসি পার্থক্য সুরক্ষা (87G)
উচ্চ সংবেদনশীল বিপরীত পার্থক্য সুরক্ষা। (87G)
অন্তর্বর্তী গলদ জন্য অনুদৈর্ঘ্য শূন্য শৃঙ্খলা overvoltage সুরক্ষা। (59N / 60)
আন্তঃ-পাল্টা গালের জন্য ডিপিএফসি নির্দেশমূলক সুরক্ষা। (67)
ভোল্টেজ নিয়ন্ত্রিত overcurrent সুরক্ষা। (50)
ফেজ টু ফেজ impedance সুরক্ষা। (21G)
জেনারেটর টার্মিনাল এ চরম বর্তমান ব্লক ফাংশন।
স্ট্যাটরেটর পৃথিবী ত্রুটি জন্য মৌলিক শূন্য অনুক্রম ভোল্টেজ সুরক্ষা। (64s)
স্ট্যাটরেটর পৃথিবী ত্রুটি জন্য তৃতীয় সুরেলা overvoltage অনুপাত সুরক্ষা। (64s)
স্ট্যাটরেটর পৃথিবীর ত্রুটি জন্য তৃতীয় সুরেলা overvoltage পার্থক্য সুরক্ষা। (64s)
ভোল্টেজের ইনজেকশন দিয়ে 100% স্টেটার পৃথিবী-ফল্ট সুরক্ষা। (64R)
রটার এক পয়েন্ট পৃথিবী ফল্ট সুরক্ষা (64R1)
রটার দুই-পয়েন্ট পৃথিবী-ফল্ট সুরক্ষা। (64R2)
ডেফিনেট-টাইম স্ট্যাটর ওভারলোড সুরক্ষা। (50s)
ইনভার্স-টাইম স্ট্যাটার ওভারলোড সুরক্ষা। (51S)
নিখুঁত সময় নেতিবাচক-ক্রম ওভারলোড সুরক্ষা। (50Q)
বিপরীত সময় নেতিবাচক-ক্রম জমিদার সুরক্ষা। (51Q)

চিরাচরিত আবেদন
ক্ষয়-ক্ষতির সুরক্ষা (40)
আউট-এর ধাপে সুরক্ষা (78)
ওভার ভোল্টেজ প্রতিরোধী. (59)
নিখুঁত সময় ওভার- উত্তেজনা অনুরাগী। (24)
ইনভারস-টাইম ওভার-স্প্রেজেশন সুরক্ষা (24)
বিপরীত শক্তি সুরক্ষা (32R)
নিম্ন শক্তি সুরক্ষা (37G)
ক্রান্তীয় tripping বিপরীত শক্তি সুরক্ষা (32R)
অধস্তন সুরক্ষা (81U)
ওভারফ্রিকেন্স সুরক্ষা (81O)
পার্থক্য বর্তমান স্টার্টআপ / শাটডাউন সুরক্ষা
জিরো-সমতা ভোল্টেজের স্টার্টআপ / শাটডাউন সুরক্ষা।
নিম্ন ফ্রিকোয়েন্সি overcurrent সুরক্ষা (50)
ইনজেক্টেন্ট এনগ্রিজাইজেশন সুরক্ষা। (50/27)
ব্রেকার ব্যর্থতা সুরক্ষা। (50BF)
ভোল্টেজ ভারসাম্য ফাংশন (60)
ভিটি সার্কিট তত্ত্বাবধান (VTS)
সিটি সার্কিট তত্ত্বাবধান (CTS)

উত্তেজনা ট্রান্সফরমার / Excitor সুরক্ষা

বৈষম্য সুরক্ষা (87ET)
Overcurrent সুরক্ষা (50)
নিখুঁত সময় ওভারলোড সুরক্ষা (50)
ইনভার্স-টাইম ওভারলোড সুরক্ষা। (51)

প্রধান ট্রান্সফরমার সুরক্ষা
জেনারেটর-ট্রান্সফরমার ইউনিট পার্থক্য সুরক্ষা। (87GTU)
বৈষম্য সুরক্ষা (87T)
ডিপিএফসি পার্থক্য সুরক্ষা (87T)
সীমাবদ্ধ ভূমি-দোষ সুরক্ষা (64REF)
এইচভি পাশে পর্যায়-টু-ফেজ প্রতিপাদন সুরক্ষা (21P)
ভোল্টেজ এইচভি পার্শ্বের উপর নিয়ন্ত্রণের উপর নির্ভরশীল। (50)
ওভারলোড অ্যালার্ম (49)
কুলিং শুরু (49)
এইচভি পাশে নির্দেশনামূলক শূন্য শৃঙ্খলা ওভাররেন্ট সুরক্ষা। (67G)
HV পার্শ্বের ইনভার্স-টাইম শূন্য-শৃঙ্খলা ওভাররেন্ট সুরক্ষা (51G)
HV পাশে শূন্য শৃঙ্খলা ভোল্টেজ সুরক্ষা অনুভব করুন।
HV পার্শ্ব নেভিগেশন শূন্য শৃঙ্খলা বর্তমান সুরক্ষা অনুধাবন করুন।
এলভি পাশে জিরো-ক্রম ভোল্টেজ এলার্ম।
নিখুঁত সময় ওভার- উত্তেজনা অনুরাগী। (24)
ইনভারস-টাইম ওভার-স্প্রেজেশন সুরক্ষা (24)
এইচভি পাশে মেরু বিভ্রম সুরক্ষা। (62PD)
ব্রেকার ফ্ল্যাশআপ সুরক্ষা
ভিটি সার্কিট তত্ত্বাবধান (VTS)
সিটি সার্কিট তত্ত্বাবধান (CTS)

অক্জিলিয়ারী ট্রান্সফরমার
বৈষম্য সুরক্ষা (87T)
ভোল্টেজ এইচভি পার্শ্বের উপর নিয়ন্ত্রণের উপর নির্ভরশীল। (50p)
ভোল্টেজটি এলভি সাইড এ শাখা 1 এর উপর নিয়ন্ত্রণ করে। (50p)
ভোল্টেজের সাহায্যে শাখা 2 এর উপর এলভি পার্শ্বের উপর নির্ভরশীল সুরক্ষা। (50p)
এলভি পাশে শাখা শূন্যের জিরো-ক্রম অপারেটিং সুরক্ষা 1। (50g)
শূন্য-শৃঙ্খলা শাখা 2 এর এলভি পাশে রক্ষার সুরক্ষা (50g)
ওভারলোড অ্যালার্ম (49)
কুলিং শুরু (49)
অন-লোড ট্যাব পরিবর্তন ব্লক করা (OLTC)
ভিটি সার্কিট তত্ত্বাবধান (VTS)
সিটি সার্কিট তত্ত্বাবধান (CTS)

বিবিধ
যান্ত্রিক সুরক্ষা
ভোল্টেজ এবং বর্তমান ড্রিফ্ট অটো সমন্বয়
আত্ম নির্ণায়ক
জিপিএস ঘড়ি সমন্বয়
ফল্ট রেকর্ডার
