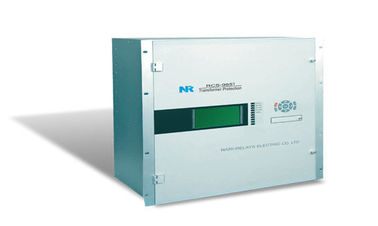

নিয়ন্ত্রণ এবং পর্যবেক্ষণ ফাংশন সঙ্গে RCS-985T ট্রান্সফরমার সুরক্ষা অসম্মান রিলে

RCS-985T ট্রান্সফরমার সুরক্ষা অসাধুতা রিলে সীমাবদ্ধ ভূমি দোষ সুরক্ষা এবং তাপীয় জমিদার সুরক্ষা

RCS-985T একটি উচ্চ কর্মক্ষমতা ট্রান্সফরমার সুরক্ষার জন্য প্রবর্তন / স্ট্যান্ডবাই ট্রান্সফরমার এবং পাওয়ার প্ল্যান্ট মধ্যে অক্জিলিয়ারী ট্রান্সফরমার অ্যাপ্লিকেশন জন্য উদ্দেশ্যে। এই পূর্ণ-সমন্বিত ট্রান্সফরমার সুরক্ষা একটি ব্যাপক, নির্ভরযোগ্য এবং খরচ কার্যকর সমাধান ব্যবহারকারীদের প্রদান করার জন্য সুরক্ষা, নিয়ন্ত্রণ এবং পর্যবেক্ষণ ফাংশন সমন্বিত করে। আরসিএস -985 টি একটি অতিরিক্ত যোগাযোগ ইউনিটের আইইসি 61850 যোগাযোগের সাথে পুরোপুরি সামঞ্জস্যপূর্ণ।


সুরক্ষা এবং নিয়ন্ত্রণ

পরিবর্তনশীল ঢাল শতাংশ পার্থক্য সুরক্ষা (7 পক্ষের সর্বোচ্চ)। (87T)
অস্থির পার্থক্য সুরক্ষা (50 / 87UT)
এইচভি পাশে সীমাবদ্ধ ভূমি দোষ সুরক্ষা (শূন্য শৃঙ্খলা ডিফারেনশিয়াল বর্তমান সুরক্ষা)। (64REF / 87G)
এলভি পার্শ্ব A. (64REF / 87G) এ বিধিনিষেধযুক্ত পৃথিবী গাদা সুরক্ষা (শূন্য শৃঙ্খলাভিত্তিক বর্তমান সুরক্ষা)
এলভি পাশ B. (64REF / 87G) এ বিধিনিষেধযুক্ত পৃথিবীর দোষ সুরক্ষা (শূন্য শূন্য পার্থক্য বর্তমান সুরক্ষা)
ভোল্টেজ এইচভি পার্শ্বের উপর নিয়ন্ত্রণের উপর নির্ভরশীল। (50p / 51P)
এইচভি পাশে ভোল্টেজ নিয়ন্ত্রিত নির্দেশক শূন্য শৃঙ্খলা ওভাররেন্ট সুরক্ষা। (50N / 51N / 67N)

HV পাশে শূন্য শৃঙ্খলা overvoltage সুরক্ষা অনুভব করুন। (59N)
HV পার্শ্বে শূন্য শৃঙ্খলা ওভাররেন্ট সুরক্ষা। (50N / 51N)
ভোল্টেজ এলভি পার্শ্বের শাখাগুলির উপর প্রবাহ নিয়ন্ত্রণ করে। (50p / 51P)
মেরু মতবিরোধ সুরক্ষা। (62PD)
উত্তেজিত সুরক্ষা উপরে (24)
থার্মাল জমিদার সুরক্ষা। (49)
দীক্ষা ফাংশন কুলিং (49)
ওভারলোডের সময় অন-লোড ট্যাব পরিবর্তন (OLTC) ফাংশন ব্লক করা। (49)
এলভি পাশে শাখাগুলির জিরো-ক্রম ভোল্টেজ এলার্ম। (59G)
ভিটি সার্কিট ব্যর্থতা তত্ত্বাবধান
সিটি সার্কিট ব্যর্থতা তত্ত্বাবধানে
সিটি স্যাচুরেশন সনাক্তকরণ

মনিটরিং এবং পরিমাপ

আত্ম নির্ণায়ক
ডিসি শক্তি পর্যবেক্ষণ এবং বিপজ্জনক
ইভেন্ট রেকর্ডার সহ 256 স্থিতি বুনিয়াদি ইনপুট রিপোর্ট, 64 স্ব-তত্ত্বাবধান রিপোর্ট এবং 64 অপারেটিং রিপোর্ট পরিবর্তন।
64 ফাটল রিপোর্ট, এবং 8 waveforms সহ ঝামেলা রেকর্ডার। সর্বাধিক রেকর্ড সময় একক ফল্ট তরঙ্গ জন্য 15s পর্যন্ত। (ঝামেলা রেকর্ডার ফাইল ফর্ম্যাট আন্তর্জাতিক COMTRADE ফাইলের সাথে সামঞ্জস্যপূর্ণ।)
জিপিএস ঘড়ি সমন্বয়: পিপিএস (প্রতি সেকেন্ডে পালস)

যোগাযোগ

2 আরএস -485 যোগাযোগ পিছন বন্দর আইইসি 60870-5-103 প্রোটোকল বা Modbus প্রোটোকল মাপসই।
3 টি বিকল্প ইথারনেট পোর্ট TCP / IP এ IEC 60870-5-103 প্রোটোকলকে অনুসরণ করে
