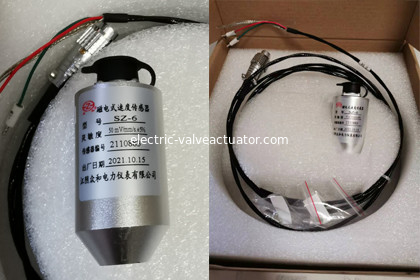

SZ সিরিজ ম্যাগনেটোইলেকট্রিক কম্পন গতি সেন্সর SZ-6 SZ-6A SZ-6G Zhonghe

সিস্টেম বৈশিষ্ট্য:

SZ সিরিজের ম্যাগনেটোইলেকট্রিক স্পিড সেন্সর হল একটি ইনর্শিয়াল সেন্সর।এটি কম্পন সংকেতকে একটি ভোল্টেজ সংকেতে রূপান্তর করতে ম্যাগনেটোইলেকট্রিক ইন্ডাকশন নীতি ব্যবহার করে, যা কম্পন গতির মানের সমানুপাতিক।এটি বেয়ারিং পেডেস্টাল, কেসিং বা কাঠামোর কম্পন পরিমাপ করতে ব্যবহার করা যেতে পারে (জড়তা স্থানের সাথে সম্পর্কিত পরম কম্পন)।এটি সরাসরি মেশিনের বাইরে ইনস্টল করা হয় এবং ব্যবহার এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।

প্রধান কার্যকরী বৈশিষ্ট্য:

◎ আউটপুট সংকেত কম্পন গতির সমানুপাতিক, যা উচ্চ ফ্রিকোয়েন্সি, মাঝারি ফ্রিকোয়েন্সি এবং কম ফ্রিকোয়েন্সির কম্পন পরিমাপ ক্ষেত্রগুলিকে বিবেচনা করতে পারে।

◎ SZ সিরিজের সেন্সরগুলির কম আউটপুট প্রতিবন্ধকতা এবং ভাল সংকেত-টু-শব্দ অনুপাত রয়েছে।আউটপুট প্লাগ এবং তারের জন্য কোন বিশেষ প্রয়োজনীয়তা নেই, যা ব্যবহার করা সুবিধাজনক।

◎ সেন্সর ডিজাইন ঘর্ষণ সহ চলমান উপাদানগুলিকে বাতিল করে, তাই এটির ভাল নমনীয়তা রয়েছে এবং এটি ছোট কম্পন (0.01 মিমি) পরিমাপ করতে পারে।

◎ সেন্সরের নির্দিষ্ট অ্যান্টি-পার্শ্বিক কম্পন ক্ষমতা রয়েছে (10g এর বেশি নয়)।

◎ এটি বেয়ারিং পেডেস্টাল, কেসিং বা কাঠামোর কম্পন পরিমাপ করতে ব্যবহার করা যেতে পারে (জড়তা স্থানের সাথে সম্পর্কিত পরম কম্পন)।এটি সরাসরি মেশিনের বাইরে ইনস্টল করা হয় এবং ব্যবহার এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।

প্রযুক্তিগত পরামিতি

1. আউটপুট সংকেত কম্পন গতির সমানুপাতিক, যা উচ্চ ফ্রিকোয়েন্সি, মাঝারি ফ্রিকোয়েন্সি এবং কম ফ্রিকোয়েন্সির কম্পন পরিমাপ ক্ষেত্রগুলিকে বিবেচনা করতে পারে।

2. SZ সিরিজের সেন্সর কম আউটপুট প্রতিবন্ধকতা এবং ভাল সংকেত থেকে শব্দ অনুপাত আছে.আউটপুট প্লাগ এবং তারের জন্য কোন বিশেষ প্রয়োজনীয়তা নেই, যা ব্যবহার করা সুবিধাজনক।

3. সেন্সরের ডিজাইনে, ঘর্ষণ সহ চলমান উপাদানটি নির্মূল করা হয়, তাই এটির ভাল নমনীয়তা রয়েছে এবং এটি ছোট কম্পন (0.01 মিমি) পরিমাপ করতে পারে।

4. সেন্সরের নির্দিষ্ট অ্যান্টি-পার্শ্বিক কম্পন ক্ষমতা রয়েছে (10g এর বেশি নয়)।

5. এটি বেয়ারিং পেডেস্টাল বা কেসিং বা কাঠামোর কম্পন পরিমাপ করতে ব্যবহার করা যেতে পারে (জড়তা স্থানের কম্পনের সাথে সম্পর্কিত)।এটি সরাসরি মেশিনের বাইরে ইনস্টল করা হয়, যা ব্যবহার এবং রক্ষণাবেক্ষণের জন্য অত্যন্ত সুবিধাজনক।

6. শেল স্টেইনলেস স্টীল শেল লেজার ঢালাই প্রক্রিয়া গ্রহণ করে, এবং সুরক্ষা স্তর IP65 পৌঁছতে পারে.

সংবেদনশীলতা

SZ - 2:30mV/mm/s, ত্রুটি হল ± 5%;

SZ – 6: 50mV/mm/s, ত্রুটি হল ± 5%;

SZ-4V এবং SZ-4H: 28.5mV/mm/s, ± 5% এর ত্রুটি সহ;

SZ-6G: সংবেদনশীলতা ঐচ্ছিক (ডিফল্ট: 50mV/mm/s, ত্রুটি: ± 5%);

পরীক্ষার শর্ত: (তাপমাত্রা 20 ℃± 5 ℃, 80 Hz এ পরিমাপ করা হয়, গতি 10 mm/s)

■ প্রশস্ততা সীমা: ≤ 2000 μM (পিক থেকে পিক);

■ ফ্রিকোয়েন্সি প্রতিক্রিয়া: SZ-2, SZ-6, SZ-6G: (10~500) Hz;SZ-4V, SZ-4H:(4～1000)Hz;

■ বড় ত্বরণ: 10 গ্রাম;

■ পরিমাপের দিক: SZ-2 (উল্লম্ব বা অনুভূমিক), SZ-6 (উল্লম্ব বা অনুভূমিক), SZ-6G (উল্লম্ব বা অনুভূমিক) SZ-4V (উল্লম্ব প্রকার), SZ-4H (অনুভূমিক প্রকার)

■ অপারেটিং পরিবেষ্টিত তাপমাত্রা: (- 30~120) ℃;

■ আপেক্ষিক আর্দ্রতা: ≤ 95% RH (অ ঘনীভূত);

■ কাজের পরিবেশ: আশেপাশে কোন শক্তিশালী চৌম্বক ক্ষেত্র এবং ক্ষয়কারী গ্যাস এবং তরল নেই।

■ সামগ্রিক মাত্রা: Φ আঠাশ × 76(মিমি)；

■ ওজন: প্রায় 200 গ্রাম।

■ ইনস্টলেশন পদ্ধতি: SZ সিরিজ ম্যাগনেটোইলেকট্রিক স্পিড সেন্সরটি সেন্সরের নীচে কেন্দ্রের গর্তে একটি M10 ব্যবহার করে × 1 স্ক্রু ফিক্সেশন।
