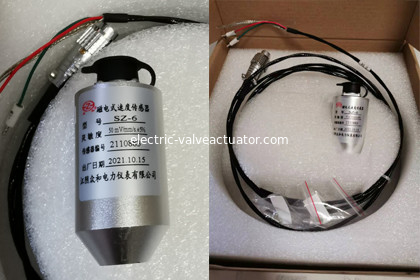

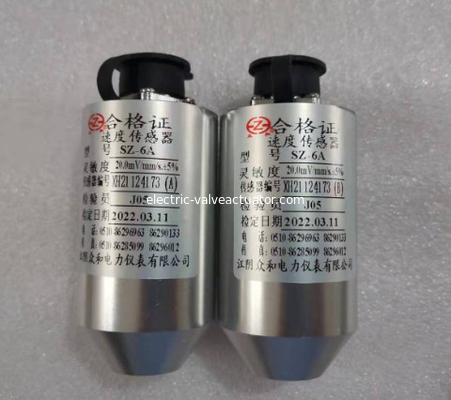

SZ সিরিজ ইলেক্ট্রোম্যাগনেটিক বেগ সেন্সর Zhonghe SZ-6 SZ-6A SZ-6G

1। সংক্ষিপ্ত বিবরণ
SZ সিরিজের ইলেক্ট্রোম্যাগনেটিক স্পিড সেন্সরটি টারবাইন, কম্প্রেসার, ফ্যান এবং পাম্পের মতো ঘূর্ণায়মান যন্ত্রপাতির বিয়ারিং ক্যাপ কম্পন পরিমাপ করতে ব্যবহৃত হয়।এটি একটি চলমান কুণ্ডলী কাটিয়া চৌম্বকীয় লাইন দ্বারা একটি ইলেক্ট্রোম্যাগনেটিক সেন্সর আউটপুট ভোল্টেজ, তাই এটিকে কর্মক্ষেত্রে এবং সহজে ইনস্টলেশনে শক্তি সরবরাহ করার প্রয়োজন হয় না।

2 প্রধান ফাংশন
2.1 এর আউটপুট সংকেত কম্পন বেগের সমানুপাতিক, এবং এটি উচ্চ-ফ্রিকোয়েন্সি, মধ্যবর্তী ফ্রিকোয়েন্সি এবং কম-ফ্রিকোয়েন্সি কম্পন পরিমাপের ক্ষেত্রের হিসাব নিতে পারে।

2.2 SZ সিরিজের সেন্সরগুলির একটি কম আউটপুট প্রতিবন্ধকতা এবং একটি ভাল সংকেত-টু-শব্দ অনুপাত রয়েছে৷আউটপুট প্লাগ এবং তারের বিশেষ প্রয়োজনীয়তা ছাড়া, এটি ব্যবহার করা সহজ।

2.3 এই সেন্সরটি ডিজাইনের ঘর্ষণ উপাদানগুলি বাতিল করেছে, তাই এর নমনীয়তা ভাল, আপনি সামান্য কম্পন (0.0lmm) পরিমাপ করতে পারেন।

2.4 সেন্সরের একটি নির্দিষ্ট অ্যান্টি-পার্শ্বিক কম্পন ক্ষমতা রয়েছে (10g এর বেশি নয়)।

2.5 এটি বিয়ারিং হাউজিং, ঘের বা কাঠামোর কম্পন পরিমাপ করতে ব্যবহার করা যেতে পারে (জড়তা স্থানের পরম কম্পনের আপেক্ষিক)।এটি সরাসরি মেশিনের বাইরে মাউন্ট করা যেতে পারে, এবং রক্ষণাবেক্ষণ অত্যন্ত সহজ।

3 স্পেসিফিকেশন

3.1 সংবেদনশীলতা:

SZ-2: 30mV/mm/s, ত্রুটি: + 5%;

SZ-6: 50mV/mm/s, ত্রুটি士5%;

SZ-4V SZ-4H: 28.5mV/mm/s, error+5%;

3.2 পরীক্ষার শর্ত: তাপমাত্রা 20C+5C (80Hz, গতি 10mm/s)3.3 প্রশস্ততা: <2000um (PP);

3.4 ফ্রিকোয়েন্সি প্রতিক্রিয়া: SZ-2, SZ-: (10~500) Hz; SZ-4VSZ-4H:(4~1000) Hz:

3.5 সর্বোচ্চ ত্বরণ: 10 গ্রাম;

3.6 পরিমাপ দিক: SZ-2(উল্লম্ব বা অনুভূমিক)SZ-6(উল্লম্ব বা অনুভূমিক)SZ-4V (উল্লম্ব)SZ-4H(অনুভূমিক)

3.7 পরিবেশ ব্যবহার করুন: (-30 ~ 120) সি.

3.8 আপেক্ষিক আর্দ্রতা <95% (অ-ঘনকরণ);

3.9 অপারেশন পরিবেশ: কোন ক্ষয়কারী, আশেপাশে কোন শক্তিশালী চৌম্বক ক্ষেত্র নেই:

3.10 মাত্রা: 35x 77 (মিমি)।

3.11 ওজন: প্রায় 200 গ্রাম।

3.12 ইনস্টল করুন: SZ সিরিজ ইলেক্ট্রোম্যাগনেটিকটাইপ স্পিড সেন্সর একটি M10x1 স্ক্রু দিয়ে সেন্সর সেন্টারহোলের নীচে স্থির করা হয়েছে।
