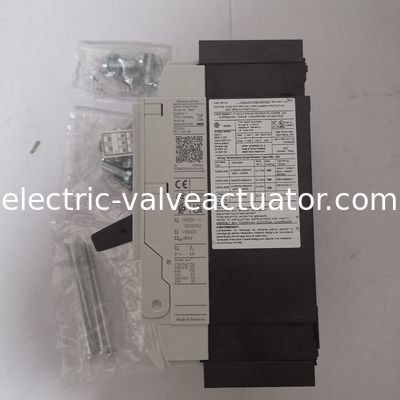

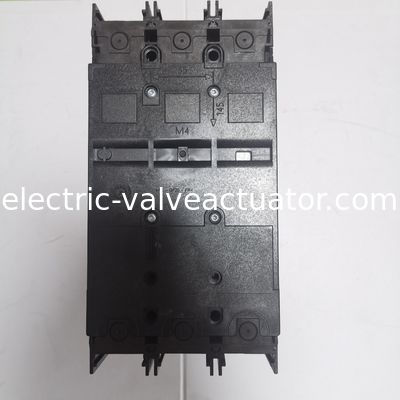

ইটন মোল্ডেড কেস সার্কিট ব্রেকার অ্যাক্সেসরি সুইচ আইসোলেশন সুইচ, মোল্ডেড কেস সুইচ NS2-160-NA

ক্যাটালগ নম্বর

102684

মডেল কোড

NS2-160-NA

EAN

4015081025442

পণ্যের দৈর্ঘ্য/গভীরতা

142 মিমি

পণ্যের উচ্চতা

185 মিমি

পণ্যের প্রস্থ

105 মিমি

পণ্যের ওজন

2.404 কেজি

সম্মতি

RoHS মেনে চলে

সার্টিফিকেশন

IEC 60947-2
CSA (ফাইল নং 22086)
CSA সার্টিফাইড
UL 489
উত্তর আমেরিকার জন্য বিশেষভাবে ডিজাইন করা হয়েছে
CSA-C22.2 নং 5-09
UL/CSA
CSA (শ্রেণী নং 4652-06)
UL (ক্যাটাগরি কন্ট্রোল নম্বর WJAZ)
UL (ফাইল নং E148671)
সিই চিহ্নিতকরণ
IEC
UL তালিকাভুক্ত

গ্লোবাল ক্যাটালগ

102684

পণ্যের স্পেসিফিকেশন

অ্যাম্পারেজ রেটিং

160 A

ভোল্টেজ রেটিং

690 V - 690 V

সার্কিট ব্রেকার ফ্রেমের প্রকার

N2

বৈশিষ্ট্য

সুরক্ষা ইউনিট
মোটর ড্রাইভ ঐচ্ছিক

10.10 তাপমাত্রা বৃদ্ধি

প্যানেল নির্মাতা তাপমাত্রা বৃদ্ধির হিসাবের জন্য দায়ী। Eaton ডিভাইসগুলির জন্য তাপ অপচয় ডেটা সরবরাহ করবে।

10.11 শর্ট-সার্কিট রেটিং

প্যানেল নির্মাতার দায়িত্ব। সুইচগিয়ারের স্পেসিফিকেশন অবশ্যই পালন করতে হবে।

10.12 ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যতা

প্যানেল নির্মাতার দায়িত্ব। সুইচগিয়ারের স্পেসিফিকেশন অবশ্যই পালন করতে হবে।

10.13 যান্ত্রিক কার্যকারিতা

ডিভাইসটি প্রয়োজনীয়তা পূরণ করে, যদি নির্দেশিকা লিফলেট (IL)-এর তথ্য অনুসরণ করা হয়।

10.2.2 জারা প্রতিরোধ ক্ষমতা

পণ্যের স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।

10.2.3.1 ঘেরের তাপীয় স্থিতিশীলতার যাচাইকরণ

পণ্যের স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।

10.2.3.2 স্বাভাবিক তাপে ইনসুলেটিং উপাদানের প্রতিরোধের যাচাইকরণ

পণ্যের স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।

10.2.3.3 অভ্যন্তরীণ বৈদ্যুতিক প্রভাবের কারণে অস্বাভাবিক তাপ/আগুন থেকে ইনসুলেশনের প্রতিরোধ ক্ষমতা

পণ্যের স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।

10.2.4 অতিবেগুনী (UV) বিকিরণের প্রতিরোধ ক্ষমতা

পণ্যের স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।

10.2.5 উত্তোলন

প্রযোজ্য নয়, যেহেতু পুরো সুইচগিয়ার মূল্যায়ন করতে হবে।

10.2.6 যান্ত্রিক প্রভাব

প্রযোজ্য নয়, যেহেতু পুরো সুইচগিয়ার মূল্যায়ন করতে হবে।

10.2.7 লেখা

পণ্যের স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।

10.3 অ্যাসেম্বলির সুরক্ষার মাত্রা

প্রযোজ্য নয়, যেহেতু পুরো সুইচগিয়ার মূল্যায়ন করতে হবে।

10.4 ক্লিয়ারেন্স এবং ক্রিপেজ দূরত্ব

পণ্যের স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।

10.5 বৈদ্যুতিক শক থেকে সুরক্ষা

প্রযোজ্য নয়, যেহেতু পুরো সুইচগিয়ার মূল্যায়ন করতে হবে।

10.6 সুইচিং ডিভাইস এবং উপাদানগুলির সংহতকরণ

প্রযোজ্য নয়, যেহেতু পুরো সুইচগিয়ার মূল্যায়ন করতে হবে।

10.7 অভ্যন্তরীণ বৈদ্যুতিক সার্কিট এবং সংযোগ

প্যানেল নির্মাতার দায়িত্ব।

10.8 বাহ্যিক কন্ডাক্টরগুলির জন্য সংযোগ

প্যানেল নির্মাতার দায়িত্ব।

10.9.2 পাওয়ার-ফ্রিকোয়েন্সি বৈদ্যুতিক শক্তি

প্যানেল নির্মাতার দায়িত্ব।

10.9.3 ইম্পালস সহ্য করার ভোল্টেজ

প্যানেল নির্মাতার দায়িত্ব।

10.9.4 ইনসুলেটিং উপাদান দিয়ে তৈরি ঘেরের পরীক্ষা

প্যানেল নির্মাতার দায়িত্ব।

দূষণের মাত্রা

3

মাউন্টিং পদ্ধতি

নির্ধারিত
DIN রেল (টপ হ্যাট রেল) মাউন্টিং ঐচ্ছিক
বিল্ট-ইন ডিভাইস ফিক্সড বিল্ট-ইন কৌশল

সরঞ্জামের তাপ অপচয়, কারেন্ট-নির্ভরশীল

24.35 W

আশেপাশের অপারেটিং তাপমাত্রা - সর্বোচ্চ

70 °C

আশেপাশের অপারেটিং তাপমাত্রা - সর্বনিম্ন

-25 °C

আশেপাশের স্টোরেজ তাপমাত্রা - সর্বোচ্চ

70 °C

আশেপাশের স্টোরেজ তাপমাত্রা - সর্বনিম্ন

-40 °C

রেটেড কারেন্ট (Iu)

250 A

সংক্ষিপ্ত বিবরণ
স্পেসিফিকেশন
সম্পদ
102684
ক্রমিক নম্বর STBN2250404054414

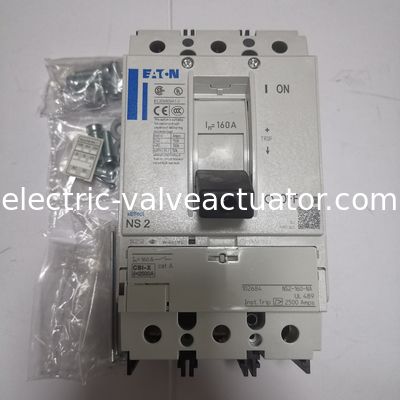

ইটন মোয়েলার সিরিজ NZM - মোল্ডেড কেস সার্কিট ব্রেকার। মোল্ডেড কেস সুইচ, 3p, 160A
সাধারণ স্পেসিফিকেশন
পণ্যের নাম
ইটন মোয়েলার সিরিজ NZM মোল্ডেড কেস সুইচ
ক্যাটালগ নম্বর
102684
মডেল কোড
NS2-160-NA
EAN
4015081025442
পণ্যের দৈর্ঘ্য/গভীরতা
142 মিমি
পণ্যের উচ্চতা
185 মিমি
পণ্যের প্রস্থ
105 মিমি
পণ্যের ওজন
2.404 কেজি
সম্মতি
RoHS মেনে চলে
সার্টিফিকেশন
IEC 60947-2
CSA (ফাইল নং 22086)
CSA সার্টিফাইড
UL 489
উত্তর আমেরিকার জন্য বিশেষভাবে ডিজাইন করা হয়েছে
CSA-C22.2 নং 5-09
UL/CSA
CSA (শ্রেণী নং 4652-06)
UL (ক্যাটাগরি কন্ট্রোল নম্বর WJAZ)
UL (ফাইল নং E148671)
সিই চিহ্নিতকরণ
IEC
UL তালিকাভুক্ত
গ্লোবাল ক্যাটালগ
102684
পণ্যের স্পেসিফিকেশন
অ্যাম্পারেজ রেটিং
160 A
ভোল্টেজ রেটিং
690 V - 690 V
সার্কিট ব্রেকার ফ্রেমের প্রকার
N2
বৈশিষ্ট্য
সুরক্ষা ইউনিট
মোটর ড্রাইভ ঐচ্ছিক
10.10 তাপমাত্রা বৃদ্ধি
প্যানেল নির্মাতা তাপমাত্রা বৃদ্ধির হিসাবের জন্য দায়ী। Eaton ডিভাইসগুলির জন্য তাপ অপচয় ডেটা সরবরাহ করবে।
10.11 শর্ট-সার্কিট রেটিং
প্যানেল নির্মাতার দায়িত্ব। সুইচগিয়ারের স্পেসিফিকেশন অবশ্যই পালন করতে হবে।
10.12 ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যতা
প্যানেল নির্মাতার দায়িত্ব। সুইচগিয়ারের স্পেসিফিকেশন অবশ্যই পালন করতে হবে।
10.13 যান্ত্রিক কার্যকারিতা
ডিভাইসটি প্রয়োজনীয়তা পূরণ করে, যদি নির্দেশিকা লিফলেট (IL)-এর তথ্য অনুসরণ করা হয়।
10.2.2 জারা প্রতিরোধ ক্ষমতা
পণ্যের স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।
10.2.3.1 ঘেরের তাপীয় স্থিতিশীলতার যাচাইকরণ
পণ্যের স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।
10.2.3.2 স্বাভাবিক তাপে ইনসুলেটিং উপাদানের প্রতিরোধের যাচাইকরণ
পণ্যের স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।
10.2.3.3 অভ্যন্তরীণ বৈদ্যুতিক প্রভাবের কারণে অস্বাভাবিক তাপ/আগুন থেকে ইনসুলেশনের প্রতিরোধ ক্ষমতা
পণ্যের স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।
10.2.4 অতিবেগুনী (UV) বিকিরণের প্রতিরোধ ক্ষমতা
পণ্যের স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।
10.2.5 উত্তোলন
প্রযোজ্য নয়, যেহেতু পুরো সুইচগিয়ার মূল্যায়ন করতে হবে।
10.2.6 যান্ত্রিক প্রভাব
প্রযোজ্য নয়, যেহেতু পুরো সুইচগিয়ার মূল্যায়ন করতে হবে।
10.2.7 লেখা
পণ্যের স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।
10.3 অ্যাসেম্বলির সুরক্ষার মাত্রা
প্রযোজ্য নয়, যেহেতু পুরো সুইচগিয়ার মূল্যায়ন করতে হবে।
10.4 ক্লিয়ারেন্স এবং ক্রিপেজ দূরত্ব
পণ্যের স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।
10.5 বৈদ্যুতিক শক থেকে সুরক্ষা
প্রযোজ্য নয়, যেহেতু পুরো সুইচগিয়ার মূল্যায়ন করতে হবে।
10.6 সুইচিং ডিভাইস এবং উপাদানগুলির সংহতকরণ
প্রযোজ্য নয়, যেহেতু পুরো সুইচগিয়ার মূল্যায়ন করতে হবে।
10.7 অভ্যন্তরীণ বৈদ্যুতিক সার্কিট এবং সংযোগ
প্যানেল নির্মাতার দায়িত্ব।
10.8 বাহ্যিক কন্ডাক্টরগুলির জন্য সংযোগ
প্যানেল নির্মাতার দায়িত্ব।
10.9.2 পাওয়ার-ফ্রিকোয়েন্সি বৈদ্যুতিক শক্তি
প্যানেল নির্মাতার দায়িত্ব।
10.9.3 ইম্পালস সহ্য করার ভোল্টেজ
প্যানেল নির্মাতার দায়িত্ব।
10.9.4 ইনসুলেটিং উপাদান দিয়ে তৈরি ঘেরের পরীক্ষা
প্যানেল নির্মাতার দায়িত্ব।
দূষণের মাত্রা
3
মাউন্টিং পদ্ধতি
নির্ধারিত
DIN রেল (টপ হ্যাট রেল) মাউন্টিং ঐচ্ছিক
বিল্ট-ইন ডিভাইস ফিক্সড বিল্ট-ইন কৌশল
সরঞ্জামের তাপ অপচয়, কারেন্ট-নির্ভরশীল
24.35 W
আশেপাশের অপারেটিং তাপমাত্রা - সর্বোচ্চ
70 °C
আশেপাশের অপারেটিং তাপমাত্রা - সর্বনিম্ন
-25 °C
আশেপাশের স্টোরেজ তাপমাত্রা - সর্বোচ্চ
70 °C
আশেপাশের স্টোরেজ তাপমাত্রা - সর্বনিম্ন
-40 °C
রেটেড কারেন্ট (Iu)
250 A
কারেন্ট রেটিং (Iu) (UL 489 csa 22.2 no. 5.1)
250 A
অক্সিলারি পরিচিতি সংখ্যা (পরিবর্তন-ওভার পরিচিতি)
0
অক্সিলারি পরিচিতি সংখ্যা (সাধারণত বন্ধ পরিচিতি)
0
অক্সিলারি পরিচিতি সংখ্যা (সাধারণত খোলা পরিচিতি)
0
সুইচ অবস্থান
I, +, 0
সুরক্ষার মাত্রা
HMI ডিভাইসগুলির এলাকায়: IP20 (বেসিক সুরক্ষা প্রকার)
IP20
ইনকামিং সরবরাহের দিক
প্রয়োজন অনুযায়ী
প্রধান সার্কিটের বৈদ্যুতিক সংযোগের প্রকার
স্ক্রু সংযোগ
জীবনকাল, যান্ত্রিক
20000 অপারেশন
ওভারভোল্টেজ বিভাগ
III
সুরক্ষার মাত্রা (IP), সামনের দিক
IP66 (ডোর কাপলিং রোটারি হ্যান্ডেল সহ)
IP40 (ইনসুলেটিং পরিবেষ্টন সহ)
সুরক্ষার মাত্রা (টার্মিনেশন)
IP00 (টার্মিনেশন, ফেজ আইসোলেটর এবং ব্যান্ড টার্মিনাল)
IP10 (টানেল টার্মিনাল)
খুঁটির সংখ্যা
তিন-মেরু
টার্মিনাল ক্ষমতা (তামা স্ট্রিপ)
পিছনের দিকের সংযোগে (পাঞ্চ করা) ন্যূনতম 2 সেগমেন্ট 16 মিমি x 0.8 মিমি
বক্স টার্মিনালে সর্বাধিক 10 সেগমেন্ট 16 মিমি x 0.8 মিমি
পিছনের দিকের সংযোগে (পাঞ্চ করা) সর্বাধিক 10 সেগমেন্ট 24 মিমি x 0.8 মিমি
টার্মিনাল বক্সে সর্বাধিক 8 সেগমেন্ট 15.5 মিমি x 0.8 মিমি (2x)
বক্স টার্মিনালে ন্যূনতম 2 সেগমেন্ট 9 মিমি x 0.8 মিমি
NA: পিছনের দিকের সংযোগে (পাঞ্চ করা) সর্বাধিক 10 সেগমেন্ট 16 মিমি x 0.8 মিমি
NA: পিছনের দিকের সংযোগে (পাঞ্চ করা) ন্যূনতম 2 সেগমেন্ট 16 মিমি x 0.8 মিমি
জীবনকাল, বৈদ্যুতিক
415 V AC-1 এ 10000 অপারেশন
690 V AC-1 এ 7500 অপারেশন
400 V AC-1 এ 10000 অপারেশন
400 V AC-3 এ 6500 অপারেশন
690 V AC-3 এ 5000 অপারেশন
415 V AC-3 এ 6500 অপারেশন
ফাংশন
ডিসকানেক্টর/প্রধান সুইচ
প্রকার
সুইচ-ডিসকানেক্টর
বিশেষ বৈশিষ্ট্য
IEC/EN 60947-2: ওভারকারেন্ট ছাড়াই সার্কিট ব্রেকার (CBI-X) প্রধান সুইচ বৈশিষ্ট্য এবং IEC/EN 60204-এর জন্য আইসোলেটিং বৈশিষ্ট্য সহ।
রেটেড কারেন্ট = রেটেড অবিচ্ছিন্ন কারেন্ট: 160 A
অ্যাপ্লিকেশন
শাখা সার্কিট, ফিডার সার্কিট
প্রধান কারেন্ট সার্কিটের সংযোগের অবস্থান
সামনের দিক
নির্দিষ্ট তাপ অপচয়ের জন্য রেটেড অপারেটিং কারেন্ট (In)
160 A
পাওয়ার লস
24.3 W
শর্ট-সার্কিট মোট ব্রেকটাইম
< 10 ms
শর্ট-সার্কিট রিলিজ নন-ডিলেড সেটিং - সর্বোচ্চ
2500 A
শর্ট-সার্কিট রিলিজ নন-ডিলেড সেটিং - সর্বনিম্ন
2500 A
টার্মিনাল ক্ষমতা (তামা বাসবার)
সুইচ পিছনের দিকের সংযোগে সরাসরি NA: ন্যূনতম 16 মিমি x 5 মিমি
সুইচ পিছনের দিকের সংযোগে সরাসরি সর্বাধিক 24 মিমি x 8 মিমি
পিছনের দিকের স্ক্রু সংযোগে M8
সুইচ পিছনের দিকের সংযোগে সরাসরি ন্যূনতম 16 মিমি x 5 মিমি
NA: পিছনের দিকের স্ক্রু সংযোগে M8
NA: সুইচ পিছনের দিকের সংযোগে সরাসরি সর্বাধিক 20 মিমি x 5 মিমি
টার্মিনাল ক্ষমতা (তামা কঠিন কন্ডাক্টর/কেবল)
বক্স টার্মিনালে 6 মিমি² - 16 মিমি² (2x)
টানেল টার্মিনালে NA: 6 AWG (1x)
বক্স টার্মিনালে 10 মিমি² - 16 মিমি² (1x)
সুইচ পিছনের দিকের সংযোগে সরাসরি 4 মিমি² - 16 মিমি² (2x)
সুইচ পিছনের দিকের সংযোগে সরাসরি 10 মিমি² - 16 মিমি² (1x)
টানেল টার্মিনালে 16 মিমি² (1x)
বক্সে NA: 12 - 6 AWG (1x)
সুইচ পিছনের দিকের সংযোগে সরাসরি NA: 12 - 6 AWG (1x)
টার্মিনাল ক্ষমতা (অ্যালুমিনিয়াম কঠিন কন্ডাক্টর/কেবল)
সুইচ পিছনের দিকের সংযোগে সরাসরি 10 মিমি² - 16 মিমি² (2x)
সুইচ পিছনের দিকের সংযোগে সরাসরি 10 মিমি² - 16 মিমি² (1x)
টানেল টার্মিনালে 16 মিমি² (1x)
টার্মিনাল ক্ষমতা (তামা স্ট্র্যান্ডেড কন্ডাক্টর/কেবল)
বক্স টার্মিনালে 6 মিমি² - 25 মিমি² (2x)
সুইচ পিছনের দিকের সংযোগে সরাসরি 25 মিমি² - 185 মিমি² (1x)
বক্স টার্মিনালে 10 মিমি² - 70 মিমি² (1x)
1-ছিদ্র টানেল টার্মিনালে 25 মিমি² - 185 মিমি² (1x)
বক্সে NA: 4 - 350 AWG/kcmil (1x)
1-ছিদ্র টানেল টার্মিনালে NA: 4 - 350 AWG/kcmil (1x)
সুইচ পিছনের দিকের সংযোগে সরাসরি 25 মিমি² - 70 মিমি² (2x)
টার্মিনাল ক্ষমতা (অ্যালুমিনিয়াম স্ট্র্যান্ডেড কন্ডাক্টর/কেবল)
1-ছিদ্র টানেল টার্মিনালে 25 মিমি² - 185 মিমি² (1x)
সুইচ পিছনের দিকের সংযোগে সরাসরি 25 মিমি² - 35 মিমি² (2x)
সুইচ পিছনের দিকের সংযোগে সরাসরি 25 মিমি² - 35 মিমি² (1x)
হ্যান্ডেলের প্রকার
রকার লিভার
শর্ট ডিলে কারেন্ট সেটিং (Isd) - সর্বোচ্চ
0 A
শর্ট ডিলে কারেন্ট সেটিং (Isd) - সর্বনিম্ন
0 A
তাত্ক্ষণিক কারেন্ট সেটিং (Ii) - সর্বোচ্চ
2500 A
তাত্ক্ষণিক কারেন্ট সেটিং (Ii) - সর্বনিম্ন
2500 A
প্রতি ঘন্টায় অপারেশনের সংখ্যা - সর্বোচ্চ
120
ওভারলোড কারেন্ট সেটিং (Ir) - সর্বোচ্চ
0 A
ওভারলোড কারেন্ট সেটিং (Ir) - সর্বনিম্ন
0 A
রেটেড শর্ট-সার্কিট ব্রেকিং ক্যাপাসিটি Ics (IEC/EN 60947) 230 V, 50/60 Hz এ
150 kA
রেটেড শর্ট-সার্কিট ব্রেকিং ক্যাপাসিটি Ics (IEC/EN 60947) 400/415 V, 50/60 Hz এ
150 kA
রেটেড শর্ট-সার্কিট ব্রেকিং ক্যাপাসিটি Ics (IEC/EN 60947) 440 V, 50/60 Hz এ
130 kA
রেটেড শর্ট-সার্কিট ব্রেকিং ক্যাপাসিটি Ics (IEC/EN 60947) 525 V, 50/60 Hz এ
37.5 kA
রেটেড শর্ট-সার্কিট ব্রেকিং ক্যাপাসিটি Ics (IEC/EN 60947) 690 V, 50/60 Hz এ
5 kA
রেটেড শর্ট-সার্কিট মেকিং ক্যাপাসিটি Icm 400/415 V, 50/60 Hz এ
330 kA
রেটেড শর্ট-সার্কিট মেকিং ক্যাপাসিটি Icm 440 V, 50/60 Hz এ
286 kA
রেটেড শর্ট-সার্কিট মেকিং ক্যাপাসিটি Icm 525 V, 50/60 Hz এ
105 kA

রেটেড শর্ট-সার্কিট মেকিং ক্যাপাসিটি Icm 690 V, 50/60 Hz এ

53 kA

স্ট্যান্ডার্ড টার্মিনাল

স্ক্রু টার্মিনাল

ঐচ্ছিক টার্মিনাল

বক্স টার্মিনাল। পিছনে সংযোগ। টানেল টার্মিনাল

রেটেড অপারেটিং ভোল্টেজ Ue (UL) - সর্বোচ্চ

600 Y / 347 V

রেটেড শর্ট-সার্কিট মেকিং ক্যাপাসিটি Icm 240 V, 50/60 Hz এ

330 kA

রেটেড ইম্পালস সহ্য করার ভোল্টেজ (Uimp) অক্সিলারি পরিচিতিতে

6000 V

রেটেড ইম্পালস সহ্য করার ভোল্টেজ (Uimp) প্রধান পরিচিতিতে

8000 V

রেটেড ইনসুলেশন ভোল্টেজ (Ui)

1000 V AC
