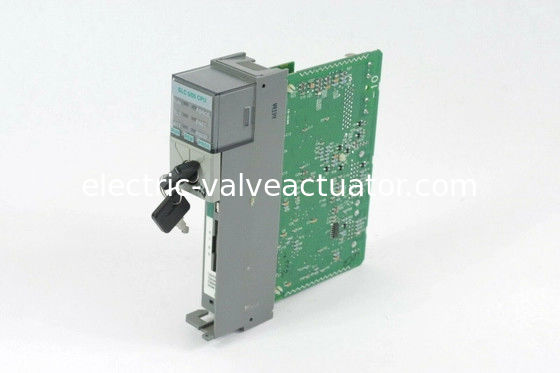

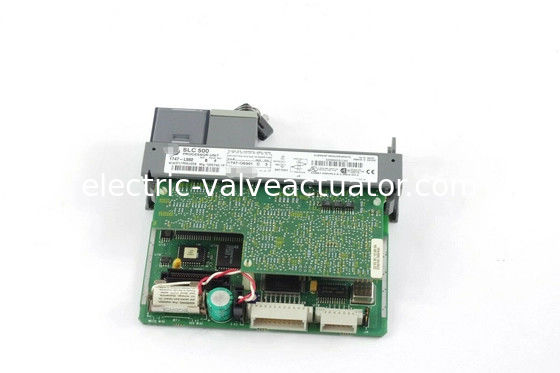

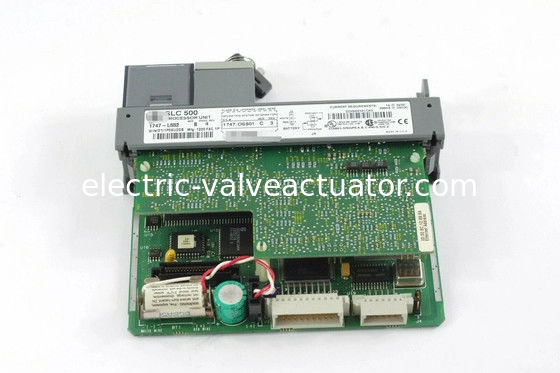

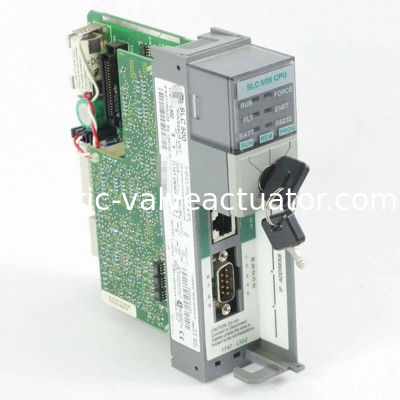

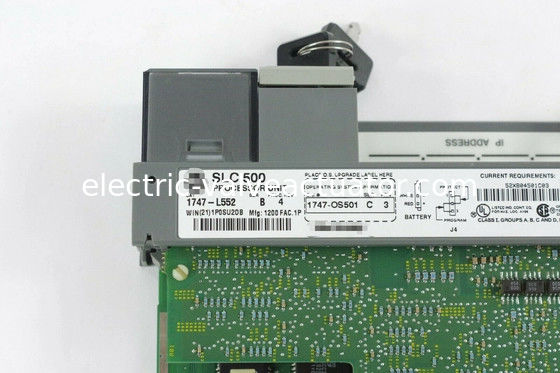

1747-L552 SLC 500 প্রসেসর ইউনিট কন্ট্রোলার PLC মডিউল 32 K ব্যবহারকারী মেমরি

এর বর্ণনা1747-L552 সিপিইউ মডিউল ৩২ কে ইউজার মেমরি এসএলসি-৫/০৫ কন্ট্রোলার

সংক্ষিপ্ত বিবরণ:

• 1747-L552
• সিপিইউ মডিউল
• ৩২ কে ইউজার মেমরি
• এসএলসি-৫/০৫ কন্ট্রোলার
• ৩২ কে
• ইথারনেট ও আরএস-২৩২ যোগাযোগ
• ব্যবহারকারীর মেমরি
• স্থানীয় এনালগ I/O
• A1747-L552 এর মতো
• E1747-L552 এর মতো
• R1747-L552 এর মতো

1747-L552 সম্পর্কে

1747-L552 হল একটি এসএলসি ৫০০ প্রসেসর যা এসএলসি ৫/০৫-এর উপশ্রেণির অন্তর্গত। এই প্রসেসরটি একটি একক স্লট প্রসেসর যা সরাসরি যেকোনো এসএলসি ৫০০ চেসিসের ব্যাকপ্লেনের সাথে সংযোগ করে। এই প্রসেসরটি পিয়ার টু পিয়ার যোগাযোগের জন্য একটি RS232 পোর্ট এবং নেটওয়ার্কযুক্ত অ্যাপ্লিকেশন এবং যুগপত ডেটা আদান-প্রদানের জন্য ইথারনেট যোগাযোগের সাথে সমন্বিত।

এই প্রসেসর মাঝারি থেকে বৃহৎ আকারের অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ, যা মেশিন স্তরের এলাকাকে এন্টারপ্রাইজ স্তরে একীভূত করার উপর দৃষ্টি নিবদ্ধ করে। এই প্রসেসরটি ইন্ডাস্ট্রিয়াল ইন্টারনেট অফ থিংস (IIoT) প্রয়োজনীয়তার জন্য ব্যবহারিক ইন্টিগ্রেশন বৈশিষ্ট্যও প্রদান করে।

এসএলসি ৫০০ প্ল্যাটফর্মের অধীনে অন্যান্য প্রসেসরগুলির থেকে ভিন্ন, এই প্রসেসরগুলির এম্বেডেড যোগাযোগ ক্ষমতার মধ্যে রয়েছে DH485, ডেটা হাইওয়ে প্লাস (DH+), রিমোট I/O এবং ডিভাইসনেট। এই যোগাযোগ প্রোটোকলগুলি মালিকানাধীন এবং উল্লম্ব একীকরণ সক্ষম করতে বিশেষ মডিউল বা তৃতীয় পক্ষের কনভার্টার এবং গেটওয়ে প্রয়োজন। এম্বেডেড ইথারনেটের সাথে, এই প্রসেসরটি উল্লম্ব একীকরণের জন্য প্রস্তুত।

আরএস২৩২ যোগাযোগ পোর্ট একটি ক্লাসিক যোগাযোগ পোর্ট যা হিউম্যান মেশিন ইন্টারফেস (HMI) যোগাযোগের জন্য আদর্শ, যা সাধারণত প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (PLC) প্রসেসর ইনস্টল করা একই প্যানেলে ইনস্টল করা হয় কারণ আরএস২৩২-এর সীমিত দূরত্ব কভারেজ রয়েছে।

1747-L552-এর বৃহৎ মেমরি ক্ষমতাতে 4096 ইনপুট এবং আউটপুট-এর একটি I/O ক্ষমতা রয়েছে যা প্রসেসরটিকে একাধিক ছোট প্রক্রিয়া বা একটি একক বৃহৎ প্রক্রিয়া নিয়ন্ত্রণ করতে দেয়। সিস্টেমের জটিলতা বিবেচনা করতে হবে সঠিকভাবে পরিকল্পনা করার জন্য কোন প্রক্রিয়া একই প্রসেসরের সাথে অন্তর্ভুক্ত করা যেতে পারে। এটি রিমোট I/O টপোলজির বাস্তবায়নে সহায়তা করে যা I/O মডিউলগুলির কৌশলগত ইনস্টলেশনের অনুমতি দেয়।

এই মডিউলের সর্বোচ্চ ব্যবহারকারীর মেমরি ৩২K শব্দ, যার মধ্যে ২৮K শব্দ ডেটা বা প্রোগ্রামের জন্য এবং ৪K শব্দ ব্যবহারকারীর ডেটার জন্য। প্রসেসরটিতে ইনপুট এবং আউটপুট উভয়ের জন্য 4096-এর একটি পরম সর্বোচ্চ সংখ্যাও রয়েছে। এটির সর্বোচ্চ স্থানীয় এনালগ ক্ষমতা 480 পয়েন্ট। এই প্রসেসরটি একশো সাত (107) প্রোগ্রামিং নির্দেশাবলী পর্যন্ত সমর্থন করে এবং সর্বোচ্চ ত্রিশ (30) স্লট সহ তিনটি (3) চেসিস ইনস্টল করার অনুমতি দেয়। এই প্রসেসরের সর্বোচ্চ ইনপুট কারেন্ট 5 ভোল্ট ডিসিতে 1A এবং 24 ভোল্ট ডিসিতে 0A। এটি 0.9 মিলিসেকেন্ড/K-এর একটি সাধারণ প্রোগ্রাম স্ক্যান সময়, 0.225 মিলিসেকেন্ডের I/O স্ক্যান সময় এবং 0.37 µs-এর একটি XIC বিট এক্সিকিউশন সহ আসে।


বিদ্যুৎ সরবরাহের লোডিংয়ের উপর নির্ভর করে, এই প্রসেসরটিতে পাওয়ার হারানোর পরে প্রোগ্রাম স্ক্যান হোল্ড-আপ সময় 20 মিলিসেকেন্ড থেকে 3 সেকেন্ড পর্যন্ত থাকে। এটির 0.015 ইঞ্চি কম্পন, 5 থেকে 57 হার্জে পিক-টু-পিক স্থানচ্যুতি এবং 57 থেকে 2000 হার্জে 2.5G ত্বরণ রয়েছে। এই প্রসেসরটিতে 30G-এর অপারেটিং শক এবং 5 থেকে 95% পর্যন্ত নন-কনডেনসিং আপেক্ষিক আর্দ্রতা রয়েছে। এই প্রসেসরের অপারেটিং তাপমাত্রা 0 থেকে 60 ডিগ্রি সেলসিয়াস এবং স্টোরেজ তাপমাত্রা -40 থেকে 85 ডিগ্রি সেলসিয়াস পর্যন্ত।

এই প্রসেসরের জন্য একমাত্র সামঞ্জস্যপূর্ণ মেমরি মডিউল হল সিরিজ C OS501 বা উচ্চতর ফার্মওয়্যার সংস্করণের জন্য 1747-M13। একটি মডিউল যোগ বা সরানোর সময় পাওয়ার বন্ধ করতে হবে। এই প্রসেসরের জন্য স্ট্যাটাস এলইডি উপলব্ধ এবং এগুলি আপনাকে এর বর্তমান অবস্থা নিরীক্ষণ করতে দেয়। 1747-L552 প্রসেসরের একটি ওপেন-টাইপ এনক্লোজার রয়েছে এবং এটি একটি চেসিসের মাধ্যমে মাউন্ট করা হয়। পুরো প্রসেসরটির পরিমাপ 145 x 35 x 142 মিলিমিটার। এই প্রসেসরের ইথারনেট সংযোগ BOOTP সক্রিয় এবং এটি 48টি ইনকামিং বা আউটগোয়িং সংযোগ পর্যন্ত সমর্থন করে। আপনি BOOTP/DHCP অনুরোধ ছাড়াও RSLogix 500 প্রোগ্রামিং সফ্টওয়্যার ব্যবহার করে ম্যানুয়ালি প্রসেসরটি কনফিগার করতে পারেন। আউটগোয়িং সংযোগগুলি শুধুমাত্র গন্তব্য নোডের জন্য একটি সংযোগ স্থাপন করতে পারে। একাধিক MSG নির্দেশাবলী একই সংযোগ শেয়ার করবে যদি তারা একই গন্তব্য নোড ব্যবহার করে। এই প্রসেসরের একটি RS-232 পোর্ট এবং একটি ফ্ল্যাশ ব্যাকআপ মেমরিও রয়েছে। এটির একটি ব্যবহারকারী-প্রতিস্থাপনযোগ্য লিথিয়াম ব্যাটারি রয়েছে যা গড়ে দুই বছর স্থায়ী হয়। 1747-L552 প্রসেসরের একটি ক্যাপাসিটর রয়েছে এবং এটি ব্যাটারি সংযোগ বিচ্ছিন্ন থাকা অবস্থায় ব্যাটারি ব্যাক-আপ ব্যবহার করে কমপক্ষে 30 মিনিটের জন্য প্রসেসরটিকে চালাতে দেয়। RAM-এ ডেটা হারানোর ঝুঁকি এড়াতে ব্যাটারিটি 30 মিনিটের মধ্যে প্রসেসরের সাথে সংযুক্ত করতে হবে।
