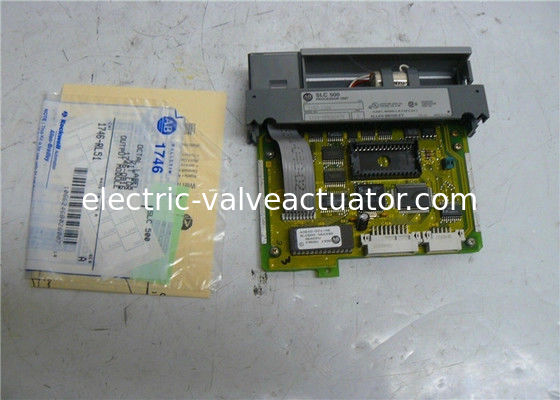

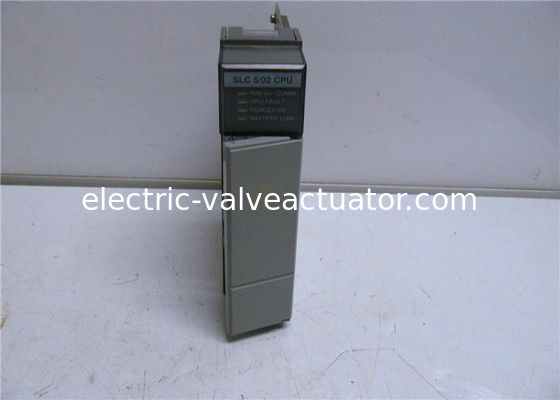

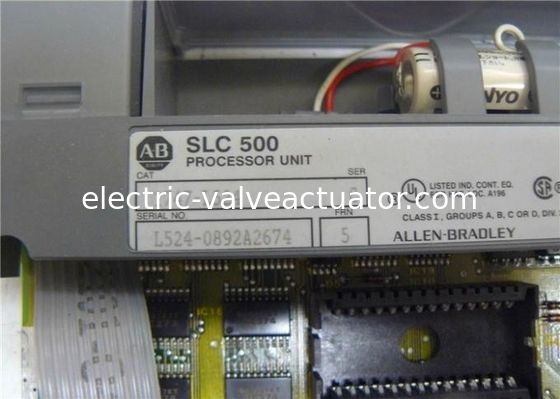

অ্যালেন ব্র্যাডলি ১৭৪৭-এল৫২৪ সিরিজ সি প্রসেসর মডিউল এসএলসি ৫০০ কন্ট্রোল সিস্টেমের জন্য

1747-L524 সম্পর্কেঃ

AB 1747-L524 একটি SLC 500 প্রসেসর। এটিকে SLC 5/02 কন্ট্রোলারও বলা হয়,এই প্রসেসরটিতে নির্দেশাবলীর জন্য সর্বোচ্চ ৪০০০ মডিউল এবং বিচ্ছিন্ন ইনপুট এবং আউটপুটের জন্য সর্বোচ্চ ৪০৯৬ মডিউল রয়েছে. আপনি এই প্রসেসরটির জন্য 60 টিরও বেশি ধরণের মডিউল ব্যবহার করতে পারেন, যেমন অ্যানালগ, ডিজিটাল এবং স্ক্যানার মডিউল। তবে, এই প্রসেসরটি 1746-বিএলএম এবং 1746-এমপিএম মডিউলগুলির সাথে সামঞ্জস্যপূর্ণ নয়।এই প্রসেসর স্ক্যানার মডিউল ইনস্টল আপনি ডিভাইসনেট যোগ করার অনুমতি দেবেএই প্রসেসরটিতে সর্বোচ্চ ৪৮০টি স্থানীয় অ্যানালগ আই/ও এবং সর্বোচ্চ ৩/৩০টি স্থানীয় চ্যাসি/স্লট রয়েছে।মনে রাখবেন যে এই প্রসেসর সঙ্গে কোন অতিরিক্ত তথ্য সঞ্চয় ইনস্টল করা যাবে না. যাইহোক, আপনি ঐচ্ছিক EEPROM মডিউল ব্যবহার করতে পারেন. এই মেমরি মডিউল আপনি প্রসেসর RAM এর বিষয়বস্তু সংরক্ষণ এবং প্রসেসর RAM EEPROM মেমরি সংরক্ষিত তথ্য লোড করতে পারবেন.এই প্রসেসর সঙ্গে উপলব্ধ DH-485 যোগাযোগ পোর্ট গ্রহণ এবং নির্দেশাবলী আরম্ভ করার জন্য সেট করা হয় কিন্তু এটা 1747-PIC প্রয়োজন যদি আপনি প্রোগ্রামিং জন্য পোর্ট সংযোগ করতে হবে.

এই প্রসেসরটির জন্য স্থিতি সূচক উপলব্ধ। 1747-L524 প্রসেসরটিতে 71 টি প্রোগ্রামিং নির্দেশাবলী থাকতে পারে এবং এটি RSLogix 500, PLC-500 A.I সিরিজ, HHT,এবং এপিএস প্রোগ্রামিং সফটওয়্যারএটিতে একটি ব্যবহারকারী-পরিবর্তনযোগ্য ব্যাটারি রয়েছে যা গড় ২ বছর স্থায়ী হবে বলে অনুমান করা হয়। এই প্রসেসরটি 145 x 35 x 142 মিলিমিটার পরিমাপ করে,একটি চ্যাসি ব্যবহার করে মাউন্ট করা যেতে পারে এবং এটি একটি খোলা শৈলী ঘরের আছে. এটিতে 5 ভোল্ট ডিসি এবং ন্যূনতম ওয়াট এবং মোট ওয়াট উভয়ই 1.75 এর সর্বাধিক বর্তমান 0.9 এ। প্রসেসরটির প্রোগ্রাম স্ক্যানের সময় 4.8 মিলিসেকেন্ড / কে এবং আই / ও স্ক্যানের সময় 1।৬ মিলিসেকেন্ড. বিট এক্সিকিউশন হল 2.4 μs। এই প্রসেসরটিতে 5 ভোল্ট ডিসিতে 350 এমএ এবং 24 ভোল্ট ডিসিতে 105 এমএ এর ব্যাকপ্লেন বর্তমান লোড রয়েছে। পাওয়ার সাপ্লাই লোডের উপর নির্ভর করে, এই প্রসেসরটি ডিসিতে 5 এমএ এবং 5 এমএ ডিসিতে 5 এমএ এর ব্যাকপ্লেন বর্তমান লোড রয়েছে।তার প্রোগ্রাম স্ক্যান হোল্ড-আপ সময় পাওয়ার হারানোর পর 20 মিলিসেকেন্ড থেকে 3 সেকেন্ডের হয়এই প্রসেসরটির অপারেটিং তাপমাত্রা 0 থেকে 60 ডিগ্রি সেলসিয়াস এবং স্টোরেজ তাপমাত্রা -40 থেকে 85 ডিগ্রি সেলসিয়াস। এর কম্পন 0 ডিগ্রি সেলসিয়াস।015-ইঞ্চি স্থানচ্যুতি শীর্ষ থেকে শীর্ষ 5 থেকে 57 হার্টজ এবং 2.5 জি ত্বরণ 57 থেকে 2000 হার্টজ। এটিতে 30 জি এর অপারেটিং শক রয়েছে এবং 5 থেকে 95% এর অ-কন্ডেনসিং আপেক্ষিক আর্দ্রতা রয়েছে।

টেকনিক্যাল স্পেসিফিকেশনঃ
