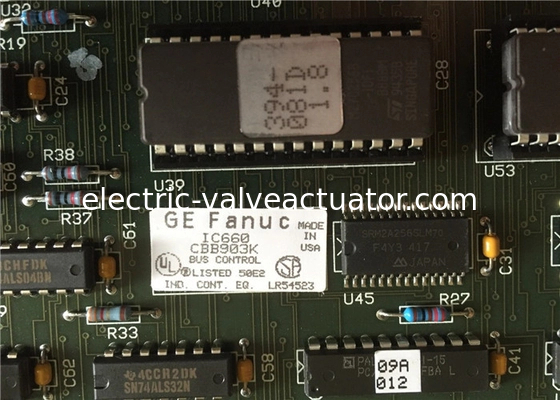

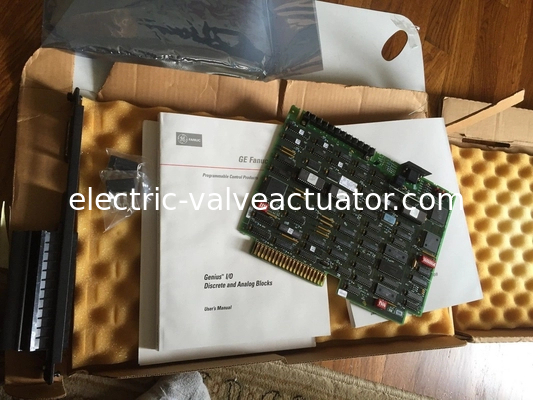

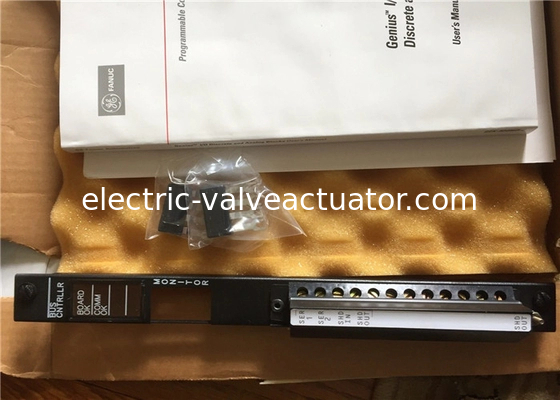

IC660CBB903K GE FANUC PLC লজিক কন্ট্রোলার সিরিজ ছয় I/O বাস কন্ট্রোলার

জিই ফ্যানুক আইসি 660 সিবিবি 90 এক্সএক্সএক্স সিরিজের বাস নিয়ন্ত্রণ মডিউলগুলি পিএলসিএস আই/ও সিস্টেমে অন্তর্ভুক্ত থাকাকালীন একটি সিরিজ সিক্স প্লাস পিএলসি এবং জেনিয়াস আই/ও ব্লকগুলির মধ্যে একটি প্রয়োজনীয় ইন্টারফেস। বাস কন্ট্রোলার মডিউলটি সিপিইউতে যে কোনও আই/ও স্লটে বা সিপিইউ স্টেশন বা সিপিইউ থেকে 2000 ফুট (600 মিটার) পর্যন্ত স্থানীয় আই/ও স্টেশনে অবস্থিত একটি উচ্চ-ক্ষমতা সম্পন্ন আই/ও র্যাকটিতে স্থাপন করা যেতে পারে। একাধিক বাস কন্ট্রোলারকে একটি র‌্যাকে স্থাপন করা যেতে পারে। যেহেতু প্রতিটি বাস কন্ট্রোলার 20 ইউনিট লোড গ্রাস করে, তাই 5 টি মডিউলগুলি একটি সিপিইউ র‌্যাক বা উচ্চ ক্ষমতা আই/ও র্যাকের 10 টি মডিউল স্থাপন করা যেতে পারে।

সিপিইউ স্ক্যানের সময় 10 এমএসের চেয়ে বেশি হলে একটি রিমোট আই/ও স্টেশনে একটি আই/ও র্যাকের মধ্যে একটি বাস নিয়ামক স্থাপন করা যেতে পারে। তবে, সিরিয়াল I/O যোগাযোগ লিঙ্কের হ্রাস ক্ষমতার কারণে, উইন্ডো কমান্ডগুলি সমর্থিত হবে না। প্রতিটি বাস কন্ট্রোলার 2000 ফুট (600 মিটার) পর্যন্ত বাঁকানো জোড় যোগাযোগের মাধ্যমে সিরিজ সিক্স প্লাস সিপিইউতে 30 প্রতিভা আই/ও ব্লক পর্যন্ত ইন্টারফেস করতে পারে। যে কোনও একটি পিএলসি সিস্টেমে বাস কন্ট্রোলারের সংখ্যার একমাত্র সীমা হ'ল সিরিজ সিক্স প্লাস সিপিইউর এল/ও ক্ষমতা। যে কোনও আই/ও মডিউলের অনুরূপ প্রতিটি বাস নিয়ামক এর আই/ও চেইনে সমস্ত এল/ও রেফারেন্সগুলিতে অ্যাক্সেস রয়েছে।

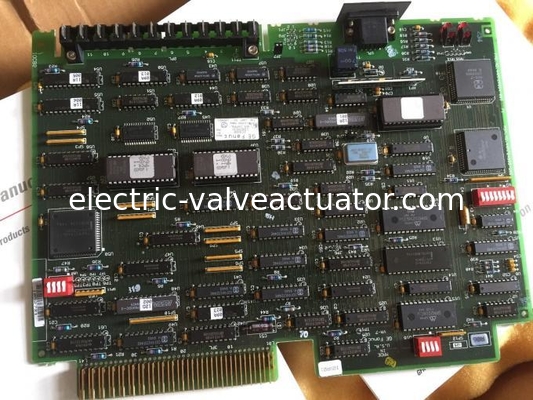

মডিউলটিতে অবস্থিত একটি 4-বিভাগের ডিআইপি সুইচটি প্রসারিত আই/ও ঠিকানাটির জন্য চ্যানেল নির্বাচন সক্ষম করতে ব্যবহৃত হয়। যদি সাধারণ (নন-এক্সপ্যান্ডেড) ঠিকানা ব্যবহার করা হয় বা যদি চ্যানেল নির্বাচন I/O ট্রান্সমিটার মডিউলগুলির মাধ্যমে তৈরি করা হয় তবে কোনও স্যুইচ সেটিং প্রয়োজন হয় না।

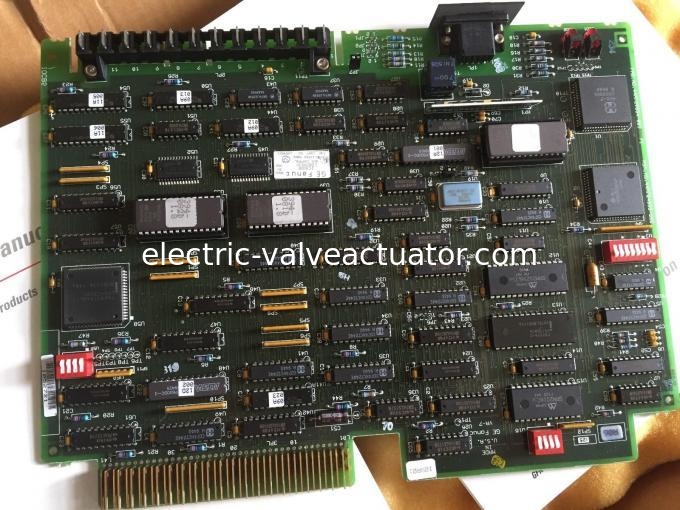

জিনিয়াস আই/ও বাসটি অবশ্যই তার বৈশিষ্ট্যযুক্ত প্রতিবন্ধকতার দ্বারা বাস নিয়ামকটিতে সমাপ্ত করতে হবে। বর্ধিত সংস্করণ বাস নিয়ামক তিনটি নির্বাচনযোগ্য অন-বোর্ড প্রতিবন্ধকতা, 100Ω, 150Ω, বা 750Ω সরবরাহ করে Ω মডিউলটিতে তিনটি জাম্পার (জেপিআই, জেপি 2, এবং জেপি 3) তালিকাভুক্ত মানগুলির মধ্যে একটি নির্বাচন করতে বা কোনও প্রতিবন্ধকতা নির্বাচন করতে ব্যবহৃত হয়।
