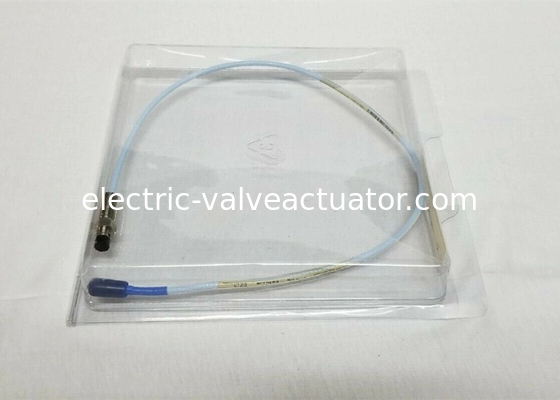

নিউ বেন্টলি নেভাদা ৩৩০০ এক্সএল ৮এমএম প্রক্সিমিটি প্রোব ৩৩০১০১-০০-০৮-০৫-০২-০৫ ট্রান্সডুসার সিস্টেম

নতুন বেন্টলি নেভাডা 3300 XL 8MM প্রক্সিমিটি প্রোব 330101-00-08-05-02-05 ট্রান্সডিউসার সিস্টেম

বর্ণনা

প্রক্সিমিটি প্রোব এবং এক্সটেনশন কেবল

3300 XL প্রোব এবং এক্সটেনশন কেবল পূর্ববর্তী ডিজাইনগুলির তুলনায় উন্নতি প্রতিফলিত করে। একটি পেটেন্ট করা TipLoc* ছাঁচনির্মাণ পদ্ধতি প্রোব টিপ এবং প্রোব বডির মধ্যে আরও শক্তিশালী বন্ধন প্রদান করে। প্রোবের ক্যাবলে একটি পেটেন্ট করা CableLoc* ডিজাইন রয়েছে যা 330 N (75 lbf) টান শক্তি প্রদান করে যা প্রোব কেবল এবং প্রোব টিপটিকে আরও নিরাপদে সংযুক্ত করে। আপনি ঐচ্ছিকভাবে FluidLoc* কেবল বিকল্পের সাথে 3300 XL 8 মিমি প্রোব এবং এক্সটেনশন কেবলগুলিও অর্ডার করতে পারেন। এই বিকল্পটি কেবলটির অভ্যন্তরের মাধ্যমে তেল এবং অন্যান্য তরল পদার্থ মেশিনের বাইরে যাওয়া থেকে বাধা দেয়।

ট্রান্সডিউসার সিস্টেম

3300 প্রক্সিমিটি ট্রান্সডিউসার সিস্টেম গঠিত:

• একটি 3300 XL 8 মিমি প্রোব বা 3300 5 মিমি প্রোব
• একটি 3300 XL এক্সটেনশন কেবল
• একটি 3300 প্রক্সিমিটার সেন্সর

সিস্টেমটি প্রোব টিপ এবং পর্যবেক্ষিত পরিবাহী পৃষ্ঠের মধ্যে দূরত্বের সরাসরি সমানুপাতিক একটি আউটপুট ভোল্টেজ সরবরাহ করে। এটি স্ট্যাটিক (অবস্থান) এবং ডাইনামিক (কম্পন) উভয় পরিমাপের জন্য উপযুক্ত, এবং প্রধানত ফ্লুইড-ফিল্ম বিয়ারিং মেশিনগুলিতে কম্পন এবং অবস্থান পরিমাপ অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়, সেইসাথে Keyphasor এবং গতি পরিমাপ অ্যাপ্লিকেশনগুলির জন্য।

সিস্টেমটি একটি বিস্তৃত তাপমাত্রা পরিসরে একটি সঠিক, স্থিতিশীল সংকেত আউটপুট সরবরাহ করে। সমস্ত 3300 প্রক্সিমিটি ট্রান্সডিউসার সিস্টেম এই স্তরের কর্মক্ষমতা অর্জন করে যখন প্রোব, এক্সটেনশন কেবল এবং প্রক্সিমিটার সেন্সরগুলির সম্পূর্ণ বিনিময়যোগ্যতার অনুমতি দেয়, পৃথক উপাদান মেলানো বা বেঞ্চ ক্যালিব্রেশনের প্রয়োজন ছাড়াই।

প্রোবের জন্য অর্ডারিং তথ্য

3300 XL 8 মিমি প্রক্সিমিটি প্রোব:

330101 3300 XL 8 মিমি প্রোব, 3/8-24 UNF থ্রেড, বর্ম ছাড়া2

330102 3300 XL 8 মিমি প্রোব, 3/8-24 UNF থ্রেড, বর্ম সহ2

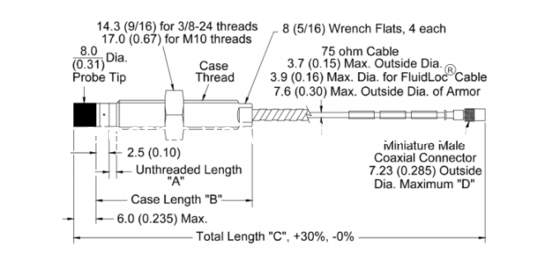

পার্ট নম্বর-AXX-BXX-CXX-DXX-EXX

A:আনথ্রেডেড দৈর্ঘ্যের বিকল্প

দ্রষ্টব্য: আনথ্রেডেড দৈর্ঘ্য অবশ্যই কেস দৈর্ঘ্যের চেয়ে কমপক্ষে 0.8 ইঞ্চি কম হতে হবে।

0.1 ইঞ্চি দৈর্ঘ্যের বৃদ্ধিতে অর্ডার করুন: সর্বাধিক আনথ্রেডেড দৈর্ঘ্য: 8.8 ইঞ্চি সর্বনিম্ন আনথ্রেডেড দৈর্ঘ্য: 0.0 ইঞ্চি উদাহরণ: 0 4= 0.4 ইঞ্চি

B:সমগ্র কেস দৈর্ঘ্যের বিকল্প

0.1 ইঞ্চি বৃদ্ধিতে অর্ডার করুনথ্রেডেড দৈর্ঘ্যের কনফিগারেশন: সর্বাধিক কেসদৈর্ঘ্য: 9.6 ইঞ্চি সর্বনিম্ন কেস দৈর্ঘ্য: 0.8 ইঞ্চি উদাহরণ: 2 4 = 2.4 ইঞ্চি

C:মোট দৈর্ঘ্যের বিকল্প

05 0.5 মিটার (1.6 ফুট)
10 1.0 মিটার (3.3 ফুট)
15 1.5 মিটার (4.9 ফুট)
20 2.0 মিটার (6.6 ফুট)
30 3.0 মিটার (9.8 ফুট)
50 5.0 মিটার (16.4 ফুট)
90 9.0 মিটার (29.5 ফুট)

দ্রষ্টব্য:

3-মিটার দৈর্ঘ্যের বিকল্পটি শুধুমাত্র 330101 প্রোবের জন্য উপলব্ধ, এবং এটি শুধুমাত্র 9 মিটার প্রক্সিমিটার সেন্সরের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে।

5-মিটার প্রোবগুলি শুধুমাত্র 5 মিটার প্রক্সিমিটার সেন্সরের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে।

D: সংযোগকারী এবং কেবল-টাইপ বিকল্প

01 সংযোগকারী সুরক্ষক সহ ক্ষুদ্রাকৃতির কোaxial ClickLoc সংযোগকারী, স্ট্যান্ডার্ড কেবল।
02 ক্ষুদ্রাকৃতির কোaxial ClickLoc সংযোগকারী, স্ট্যান্ডার্ড কেবল।
11 সংযোগকারী সুরক্ষক সহ ক্ষুদ্রাকৃতির কোaxial ClickLoc সংযোগকারী, FluidLoc কেবল।
12 ক্ষুদ্রাকৃতির কোaxial ClickLoc সংযোগকারী, FluidLoc কেবল।

E:এজেন্সি অনুমোদন বিকল্প

00 প্রয়োজন নেই
05 CSA, ATEX, IECEx অনুমোদন
