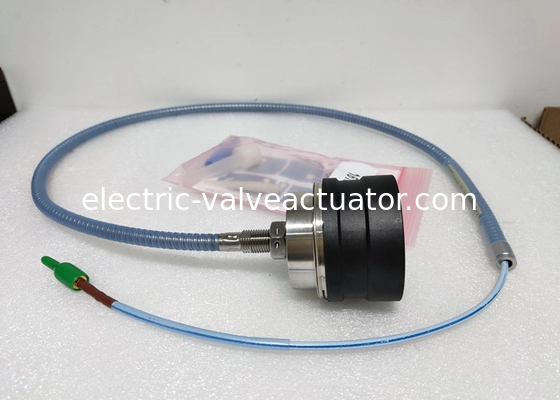

বেন্টলি নেভাডা ৩300০ এক্সএল ৫০ মিমি প্রক্সিমিটি প্রোব ৩30876-01-10-01-00 ট্রান্সডিউসার সিস্টেম ১.০ মিটার

বেন্টলি নেভাদা ৩৩০০ এক্সএল ৫০ মিমি প্রক্সিমিটি প্রোব ৩৩০৮৭৬-০১-১০-০১-০০ ট্রান্সডুসার সিস্টেম ১.০ মিটার

বিশেষ উল্লেখ

অন্যথায় উল্লেখ না করা হলে, নিম্নলিখিত স্পেসিফিকেশনগুলি একটি 3300 এক্সএল 50 মিমি প্রক্সিমিটার সেন্সর, এক্সটেনশন ক্যাবল এবং 0 °C থেকে +45 °C (+32 °F থেকে +113 °F) এর মধ্যে জোনের জন্য, -24 Vdc পাওয়ার সাপ্লাই সহ,একটি 10 kΩ লোড, একটি বেন্টলি নেভাদা সরবরাহ করা AISI 4140 ইস্পাত লক্ষ্য যা 102 মিমি (4.0 ইঞ্চি) ব্যাসার্ধ বা বড়।Bently Nevada AISI 4140 ইস্পাত লক্ষ্য ছাড়া অন্য কোন লক্ষ্যমাত্রার জন্য ক্যালিব্রেটেড ট্রান্সডুসার সিস্টেম ব্যবহার করার সময় সিস্টেমের নির্ভুলতা এবং বিনিময়যোগ্যতার স্পেসিফিকেশন প্রযোজ্য নয়।.

অর্ডার তথ্য

৩৩০০ এক্সএল ৫০ মিমি প্রক্সিমিটি প্রোবঃ

330876-AXX-BXX-CXX-DXX

বিকল্পের বর্ণনা

A:প্রোব কেস টাইপ অপশন

011⁄2-20 থ্রেড-সোজা প্রস্থান
02এম১৪x১.৫ থ্রেড-রাইট আউটপুট
03ডায়-সাইড আউটপুট মধ্যে মসৃণ 1.99

বিঃ মোট দৈর্ঘ্যের বিকল্প

101.0 মিটার (3.3 ফুট)
505.0 মিটার (16.4 ফুট)
909.0 মিটার (29.5 ফুট)

C:বর্ম অপশন

00উচ্চ তাপমাত্রার ফ্লুইডলোক ক্যাবল
01উচ্চ তাপমাত্রা FluidLoc ক্যাবল সঙ্গে Armored

D: এজেন্সির অনুমোদনের বিকল্প

00কোন অনুমোদন নেই
05একাধিক অনুমোদন (অপেন্ডিং)

মডেল:

বর্ণনা

৩৩০০ এক্সএল ৫০ মিমি ট্রান্সডুসার সিস্টেম একটি পৃথক ৫০ মিমি জোন, একটি এক্সটেনশন ক্যাবল এবং ৩৩০০ এক্সএল ৫০ মিমি প্রক্সিমিটার সেন্সর নিয়ে গঠিত।বড় ব্যাসাকার কয়েল এই সিস্টেম একটি সর্বোচ্চ রৈখিক পরিসীমা দেয় 27.9 মিমি (1100 মিল), বেন্টলি নেভাদা'র এডডি বর্তমান ট্রান্সডুসার লাইনের দীর্ঘতম রৈখিক পরিসীমা। This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

ডিফারেনশিয়াল এক্সপেনশান পরিমাপ করা হয় দুটি প্রক্সিমিটি ট্রান্সডুসার ব্যবহার করে যা থ্রাস্ট বিয়ারিং থেকে কিছু দূরত্বে একটি কলার বা র্যাম্প পর্যবেক্ষণ করে।প্রচলিত ট্রান্সডুসার মাউন্ট ব্যবস্থা যা 3300 এক্সএল 50 মিমি ট্রান্সডুসার এর দীর্ঘ রৈখিক পরিসীমা প্রয়োজন অন্তর্ভুক্ত:
• দুটি ট্রান্সডুসার একটি কলার একই দিকে পর্যবেক্ষণ করছে।
• দুটি পরিপূরক ইনপুট ট্রান্সডুসার একটি কলার বিপরীত দিকে পর্যবেক্ষণ করে, কার্যকরভাবে পরিমাপযোগ্য ডিই পরিসীমা দ্বিগুণ করে।

একটি মাউন্ট পদ্ধতি নির্বাচন করার জন্য মানদণ্ড উপলব্ধ লক্ষ্যমাত্রা আকার, ঘূর্ণনকারী অক্ষীয় আন্দোলনের প্রত্যাশিত পরিমাণ, এবং মেশিনে বিদ্যমান ডিই লক্ষ্যমাত্রা টাইপ।যদি কোলার উচ্চতা যথেষ্ট হয় এবং প্রয়োজনীয় মোট পরিমাপ পরিসীমা 1 এর চেয়ে কম হয়.1 ইঞ্চি (28 মিমি), অতিরিক্ত পরিমাপের জন্য পছন্দসই কনফিগারেশন হল দুটি ট্রান্সডুসার ব্যবহার করা যা একটি কলার একই দিকে পর্যবেক্ষণ করে। যখন 1.1 থেকে 2.2 ইঞ্চি (28 মিমি থেকে 56 মিমি) মোট পরিসীমা প্রয়োজন, রোটারের বিপরীত দিকে পরিপূরকভাবে ট্রান্সডুসারগুলি ইনস্টল করুন।

সিস্টেম সামঞ্জস্য

3300 এক্সএল 50 মিমি প্রোব তিনটি কেস এবং থ্রেড কনফিগারেশনে আসে যা শারীরিকভাবে সমস্ত স্ট্যান্ডার্ড 7200 50 মিমি সিস্টেমগুলিকে প্রতিস্থাপন করে (পার্শ্ব এবং পিছনের প্রস্থান প্রোবগুলি সহ) ।স্ট্যান্ডার্ড 7200 শৈলী মাউন্টিং brackets এখনও আনুষাঙ্গিক হিসাবে উপলব্ধ. এছাড়াও, 50 মিমি ডিই ইন্টিগ্রেট ট্রান্সডুসার স্লাইডিং মাউন্ট বেসের সাথে প্রোবেটকে অভিযোজিত করার জন্য একটি নতুন ব্র্যাকেটও উপলব্ধ। প্রক্সিমিটার ০ সেন্সরটির একটি 0.394 ভি / মিমি (10 এমভি / মিলি) আউটপুট যা 7200 এবং 50 মিমি ডিই ইন্টিগ্রাল সিস্টেমের সাথে অভিন্ন, যা গ্রাহকদের মনিটর কনফিগারেশনে কোনও পরিবর্তন প্রয়োজন ছাড়াই আপগ্রেড করার অনুমতি দেয়। পূর্ববর্তী সিস্টেম থেকে আপগ্রেড করার সময়, ট্রান্সডুসার সিস্টেমের প্রতিটি উপাদান (সোন্ড, এক্সটেনশন ক্যাবল,এবং Proximitor সেন্সর) 3300 XL 50 মিমি উপাদান দ্বারা প্রতিস্থাপিত করা আবশ্যক.

সান্টিভিটি প্রোব এবং এক্সটেনশন ক্যাবল

৩৩০০ এক্সএল ৫০ মিমি জোনটি সবচেয়ে কঠোর বাষ্প টারবাইন ডিই পরিবেশে বেঁচে থাকার জন্য ডিজাইন করা হয়েছে। এটি 200 °C (392 °F) পর্যন্ত উচ্চ তাপমাত্রায় অবিচ্ছিন্নভাবে কাজ করতে পারে এবং এর নির্ভুলতা বজায় রাখতে পারে,এবং 250 °C (482 °F) পর্যন্ত উচ্চ তাপমাত্রা সহ্য করতে পারে50 মিমি জোনের সামনে এবং পিছনের উভয় সীল রয়েছে যা উচ্চ তাপমাত্রা ফ্লুইডলোক √ তারের সাথে মিলিত (সমস্ত 50 মিমি জোনের মান) জোনের চূড়ায় আর্দ্রতা প্রবেশ করতে বাধা দেয়।বিশেষ উচ্চ তাপমাত্রা ClickLoc সংযোগকারীগুলিও জোন এবং এক্সটেনশন ক্যাবলে স্ট্যান্ডার্ডপ্রতিটি জোন এবং তারের সাথে সংযোগকারী সুরক্ষা এবং একটি নিষ্পত্তিযোগ্য সংযোগকারী সুরক্ষা ইনস্টলেশন সরঞ্জাম রয়েছে যাতে সংযোগকারীগুলি দূষণ মুক্ত থাকে তা নিশ্চিত করা যায়।জোন লিড উপর ClickLoc সংযোগকারী একটি অপসারণযোগ্য কলার যে টাইট clearances মাধ্যমে তারের রুটিং সহজতর বৈশিষ্ট্য.

3300 এক্সএল 50 মিমি প্রোবটি 1⁄2-20 ইংলিশ থ্রেড বা এম 14x1.5 মেট্রিক থ্রেড সহ সোজা আউটপুট কেস স্টাইলে পাওয়া যায়, এতে প্রি-ড্রিলযুক্ত সুরক্ষা তারের গর্ত সহ একটি লকনাট রয়েছে।সাইড আউটপুট জোন জোন কেস পিছনে দুই 1⁄4-20 মাউন্ট গর্ত আছে. উভয় সোজা এবং পাশের প্রস্থান জোন্ডার জন্য মোট কেস ব্যাসার্ধ 1.99 ইঞ্চি।

প্রক্সিমিটার সেন্সর

৩৩০০ এক্সএল ৫০ মিমি প্রক্সিমিটার সেন্সর১-এ ৩৩০০ এক্সএল প্রক্সিমিটার সেন্সরের মতো উন্নত বৈশিষ্ট্য রয়েছে।এর পাতলা নকশা এটি একটি উচ্চ ঘনত্বের DIN- রেল ইনস্টলেশন বা একটি আরো ঐতিহ্যগত প্যানেল মাউন্ট কনফিগারেশনে মাউন্ট করার অনুমতি দেয়উন্নত আরএফআই/ইএমআই অনাক্রম্যতা 3300 এক্সএল প্রক্সিমিটর সেন্সরকে কোন বিশেষ মাউন্ট বিবেচনা ছাড়াই ইউরোপীয় সিই মার্ক অনুমোদন অর্জন করতে দেয়।এই RFI অনাক্রম্যতা কাছাকাছি উচ্চ ফ্রিকোয়েন্সি রেডিও সংকেত দ্বারা প্রতিকূল প্রভাবিত থেকে ট্রান্সডুসার সিস্টেম প্রতিরোধ করেProximitor Sensor এর উপর SpringLoc® টার্মিনাল স্ট্রিপগুলির কোন বিশেষ ইনস্টলেশন সরঞ্জামের প্রয়োজন হয় না এবং দ্রুত, অত্যন্ত শক্তিশালী ক্ষেত্রের তারের সংযোগগুলি সহজতর করে।

মডেল:

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
৩৩০১৩০-০৩০-১২-০০; ৩৩০১৩০-০৩০-১২-০৫; ৩৩০১৩০-০৩০-১৩-০০; ৩৩০১৩০-০৩০-১৩-০০; ৩৩০১৩০-০৩০-১৩-০৫; ৩৩০১৩০-০৩০-১৩-০৫; ৩৩০১৩০-০৩-০৫; ৩৩০১৩০-০৩-০৫; ৩৩০১৩০-০৩-০৫; ৩৩০১৩০-০৩-০৫; ৩৩০১৩০-০৪-০৫; ৩৩০১৩০-০৫-০৫; ৩৩০১৩০-০৫-০৫;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
৩৩০১৩০-০৩৫-১০-০০; ৩৩০১৩০-০৩৫-১০-০৫; ৩৩০১৩০-০৩৫-১১-০০; ৩৩০১৩০-০৩৫-১১-০০; ৩৩০১৩০-০৩৫-১১-০৫; ৩৩০১৩০-০৩৫-১১-০৫; ৩৩০১৩০-০৩৫-১২-০৫; ৩৩০১৩-০৩৫-১১-০৫; ৩৩০১৩-০৩৫-০১-০৫; ৩৩০১৩-০৩৫-০১-০৫; ৩৩০১৩-০৩৫-০১-০৫; ৩৩০১৩-০৩৫-০১-০৫; ৩৩০১৩-০৩৫-০১২-০৫;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
৩৩০১৩০-০৪৫-০০-০০; ৩৩০১৩০-০৪৫-০০-০৫; ৩৩০১৩০-০৪৫-০১-০০; ৩৩০১৩০-০৪৫-০১-০০; ৩৩০১৩০-০৪৫-০১-০৫; ৩৩০১৩০-০৪৫-০২-০০; ৩৩০১৩০-০৪৫-০২-০৫;
৩৩০১৩০-০৪৫-০৩-০০; ৩৩০১৩০-০৪৫-০৩-০৫; ৩৩০১৩০-০৪৫-১০-০০; ৩৩০১৩০-০৪৫-১০-০৫; ৩৩০১৩০-০৪৫-১০-০৫; ৩৩০১৩০-০৪৫-১১-০০; ৩৩০১৩০-০৪৫-১১-০৫; ৩৩০১৩-০৪৫-১১-০৫; ৩৩০১৩-০৪৫-১১-০৫;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
৩৩০১৩০-০৬০-১৩-০০; ৩৩০১৩০-০৬০-১৩-০৫; ৩৩০১৩০-০৭৫-০০-০০; ৩৩০১৩০-০৭৫-০০-০৫; ৩৩০১৩০-০৭৫-০০-০৫; ৩৩০১৩০-০৭৫-০১-০০; ৩৩০১৩০-০৭৫-০১-০৫;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
৩৩০১৩০-০৭০-০০-০০; ৩৩০১৩০-০৭০-০০-০৫; ৩৩০১৩০-০৭০-০১-০০; ৩৩০১৩০-০৭০-০১-০০; ৩৩০১৩০-০৭০-০১-০৫; ৩৩০১৩০-০৭০-০২-০০; ৩৩০১৩০-০৭০-০২-০৫;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
৩৩০১৩০-০৭০-১২-০০;৩৩০১৩০-০৭০-১২-০৫;৩৩০১৩০-০৭০-১৩-০০;৩৩০১৩০-০৭০-১৩-০০;৩৩০১৩০-০৭০-১৩-০৩-০৩-০৩-০৩-০৩-০৩-০৩-০৩-০৩-০৩-০৩-০৩-০৩-০৩-০৩-০৩-০৩;৩৩০১৩০-০৩-০৩-০৩;৩৩০১৩০-০৩-০৩-০৩;৩৩০১৩০-০৩-০৪-০৫;৩৩০১৩০-০৪-০৫;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
৩৩০১৩০-০৮০-১৩-০০;৩৩০১৩০-০৮০-১৩-০৫;৩৩০১৩০-০৮৫-০৮৫-০০;৩৩০১৩০-০৮৫-০০-০০;৩৩০১৩০-০৮৫-০৮৫-০০-০৫;৩৩০১৩০-০৮৫-০১-০০;৩৩০১৩০-০৮৫-০১-০৫;৩৩০১৩০-০৮৫-০১-০৫;
৩৩০১৩০-০৮৫-০২-০০;৩৩০১৩০-০৮৫-০২-০৫;৩৩০১৩০-০৮৫-০৩-০০;৩৩০১৩০-০৮৫-০৩-০০;৩৩০১৩০-০৮৫-০৩-০৫;৩৩০১৩০-০৮৫-০৩-০৫;৩৩০১৩০-০৮৫-০৫;৩৩০১৩০-০৫-০৫;৩৩০১৩০-০৫-০৫;৩৩০১৩০-০৫-০৫;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
