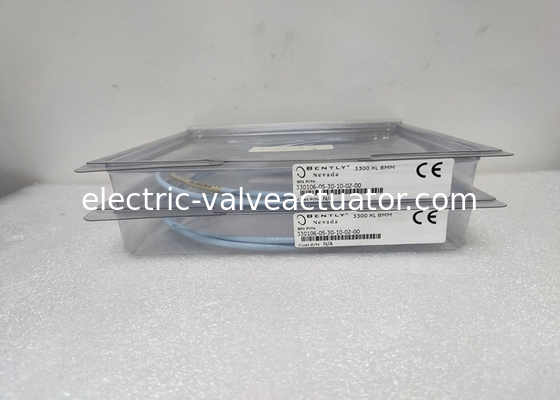

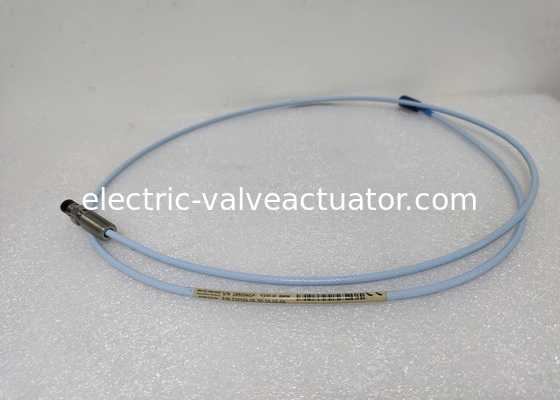

বেন্টলি নেভাডা প্রোক্সিমिटर প্রোব সেন্সর 330106-05-30-10-02-00 3300XL 8mm বিপরীত মাউন্ট প্রোব

বেন্টলি নেভাডা প্রক্সিমিটার প্রোব সেন্সর 330106-05-30-10-02-00 3300xl 8 মিমি বিপরীত মাউন্ট প্রোব

স্পেসিফিকেশন

অন্যথায় উল্লেখ না করা পর্যন্ত নিম্নলিখিত স্পেসিফিকেশনগুলি একটি -24 ভিডিসি পাওয়ার সাপ্লাই, একটি 10 কিলো Ω লোড, একটি এআইএসআই 4140 মিমি (এআইএসআই 4140 মিমি) সহ একটি 3300 এক্সএল 8 মিমি প্রক্সিমিটার সেন্সর, এক্সটেনশন কেবল এবং 8 মিমি তদন্তের জন্য +18 ডিগ্রি সেন্টিগ্রেড এবং +27 ° C (+64 ° F থেকে +80 ° F) এর মধ্যে রয়েছে। পারফরম্যান্স বৈশিষ্ট্যগুলি কেবলমাত্র 3300 এক্সএল 8 মিমি উপাদানগুলির সমন্বয়ে গঠিত সিস্টেমগুলির জন্য প্রযোজ্য। ট্রান্সডুসার সিস্টেম ব্যবহার করার সময় সিস্টেমের নির্ভুলতা এবং বিনিময়যোগ্যতার স্পেসিফিকেশনগুলি প্রযোজ্য হয় না যখন একটি বেন্টলি নেভাডা এআইএসআই 4140 ইস্পাত লক্ষ্য ব্যতীত অন্য কোনও লক্ষ্যে ক্যালিব্রেটেড হয়।

অর্ডার তথ্য

3300 এক্সএল 8 মিমি বিপরীত মাউন্ট প্রোব

330105-02-12-CXX-DXX-XXX, 3/8-24 ইউএনএফ থ্রেড
330106-05-30-CXX-DXX-XXX, M10 x 1 থ্রেড

বিকল্প বিবরণ

সি: মোট দৈর্ঘ্যের বিকল্প

050.5 মিটার (1.6 ফুট)
101.0 মিটার (3.3 ফুট)
151.5 মিটার (4.9 ফুট)
202.0 মিটার (6.6 ফুট)
505.0 মিটার (16.4 ফুট)
1909.0 মিটার (29.5 ফুট)

ডি: সংযোগকারী বিকল্প

02ক্ষুদ্রতর ক্লিকলোক কোক্সিয়াল সংযোগকারী
12মিনিয়েচার ক্লিকলোক কোক্সিয়াল সংযোগকারী, ফ্লুইডলোক কেবল

দ্রষ্টব্য:প্রোব হাতের উপস্থিতির কারণে 330105 এবং 330106 ইনস্টলেশনগুলির বিশাল সংখ্যাগরিষ্ঠে ফ্লুইডলোক কেবল বিকল্পগুলি -10 এবং -12 প্রয়োজনীয় নয়। ফ্লুইডলোক কেবল বিকল্পগুলি অর্ডার করার আগে অ্যাপ্লিকেশনটি সাবধানতার সাথে বিবেচনা করুন

ই: এজেন্সি অনুমোদনের বিকল্প

00প্রয়োজন নেই
05একাধিক অনুমোদন

বর্ণনা

ট্রান্সডুসার সিস্টেম

3300 প্রক্সিমিটি ট্রান্সডুসার সিস্টেমটি নিয়ে গঠিত:

• একটি 3300 এক্সএল 8 মিমি প্রোব বা 3300 5 মিমি প্রোব
• একটি 3300 এক্সএল এক্সটেনশন কেবল
• একটি 3300 প্রক্সিমিটার সেন্সর

সিস্টেমটি প্রোব টিপ এবং পর্যবেক্ষিত পরিবাহী পৃষ্ঠের মধ্যে দূরত্বের সাথে সরাসরি সমানুপাতিক একটি আউটপুট ভোল্টেজ সরবরাহ করে। এটি স্ট্যাটিক (অবস্থান) এবং গতিশীল (কম্পন) পরিমাপের পক্ষে সক্ষম এবং এটি মূলত তরল-ফিল্মবারিং মেশিনগুলিতে কম্পন এবং অবস্থান পরিমাপ অ্যাপ্লিকেশনগুলির পাশাপাশি কীফাসর এবং গতি পরিমাপ অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা হয়।
সিস্টেমটি একটি উইডেটিমেম্পেরেচার রেঞ্জের উপর একটি সঠিক, স্থিতিশীল সংকেত আউটপুট সরবরাহ করে। সমস্ত 3300 প্রক্সিমিটি ট্রান্সডুসার সিস্টেমগুলি প্রোব, এক্সটেনশন কেবল এবং প্রক্সিমিটার সেন্সরটির সম্পূর্ণ আন্তঃসংযোগযোগ্যতা বা বেঞ্চ ক্যালিব্রেশনের প্রয়োজন ছাড়াই সম্পূর্ণ আন্তঃসংযোগযোগ্যতার অনুমতি দেয়।

প্রক্সিমিটার সেন্সর

3300 এক্সএল প্রক্সিমিটার সেন্সর পূর্ববর্তী ডিজাইনের তুলনায় অসংখ্য উন্নতি অন্তর্ভুক্ত করে। এর শারীরিক প্যাকেজিং উচ্চ ঘনত্বের দিন-রেল ইনস্টলেশনকে অনুমতি দেয়। এটি একটি traditional তিহ্যবাহী প্যানেল মাউন্ট কনফিগারেশনেও মাউন্ট করা যেতে পারে, যেখানে এটি পুরানো 4-হোল মাউন্ট করা প্রক্সিমিটার সেন্সর ডিজাইনের সাথে একটি অভিন্ন "পদচিহ্ন" ভাগ করে। উভয় বিকল্পের জন্য মাউন্টিং বেসটি পৃথক বিচ্ছিন্ন প্লেটের প্রয়োজনীয়তা দূর করে বৈদ্যুতিক বিচ্ছিন্নতা সরবরাহ করে।
3300 এক্সএল প্রক্সিমিটার সেন্সরটি রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের জন্য অত্যন্ত অনাক্রম্য, যা কাছের রেডিও ফ্রিকোয়েন্সি সংকেতগুলির বিরূপ প্রভাব ছাড়াই ফাইবারগ্লাস হাউজিংগুলিতে ইনস্টলেশন করতে দেয়। উন্নত আরএফআই/ইএমআই অনাক্রম্যতা 3300 এক্সএল প্রক্সিমিটার সেন্সরটিকে বিশেষ ield ালযুক্ত কন্ডুইট বা ধাতব হাউজিংয়ের প্রয়োজন ছাড়াই ইউরোপীয় সিই চিহ্ন অনুমোদনগুলি অর্জন করতে দেয়, যার ফলে ইনস্টলেশন ব্যয় এবং জটিলতা কম হয়। 3300 এক্সএল এর স্প্রিংলোক টার্মিনাল স্ট্রিপগুলির জন্য কোনও বিশেষ ইনস্টলেশন সরঞ্জামের প্রয়োজন নেই এবং স্ক্রু-টাইপ ক্ল্যাম্পিং প্রক্রিয়াগুলি আলগা করতে পারে এমনগুলি মুছে ফেলার মাধ্যমে দ্রুত, আরও শক্তিশালী ক্ষেত্রের তারের সংযোগগুলি সহজতর করার প্রয়োজন নেই।

নৈকট্য তদন্ত এবং এক্সটেনশন কেবল

3300 এক্সএল প্রোব এবং এক্সটেনশন কেবলটি পূর্ববর্তী ডিজাইনের তুলনায় উন্নতিগুলিও প্রতিফলিত করে। একটি পেটেন্টেড টিপলক* ছাঁচনির্মাণ পদ্ধতি প্রোব টিপ এবং প্রোব বডিগুলির মধ্যে আরও দৃ ust ় বন্ধন সরবরাহ করে। প্রোবের কেবলটিতে একটি পেটেন্ট ক্যাবলেলোক* ডিজাইন অন্তর্ভুক্ত করা হয়েছে যা 330 এন (75 এলবিএফ) সরবরাহ করে আরও সুরক্ষিতভাবে প্রোব কেবলটি সংযুক্ত করার জন্য শক্তি টানুন এবং প্রোব টিপস আপনি 3300 এক্সএল 8 মিমি প্রোব এবং এক্সটেনশন কেবলগুলি একটি al চ্ছিক ফ্লুইডলোক* কেবল বিকল্পের সাথে অর্ডার করতে পারেন। এই বিকল্পটি তারের অভ্যন্তরের মাধ্যমে তেল এবং অন্যান্য তরলগুলি মেশিন থেকে বেরিয়ে আসতে বাধা দেয়।

নৈকট্য প্রোবগুলির অন্যান্য ক্রম সম্পর্কিত তথ্য

3300 এক্সএল 8 মিমি নৈকট্য প্রোব, মেট্রিক:

3301033300 এক্সএল 8 মিমি প্রোব, এম 10 এক্স 1 থ্রেড, আর্মার 3 ছাড়াই
3301043300 এক্সএল 8 মিমি প্রোব, এম 10 এক্স 1 থ্রেড, আর্মার 3 সহ

পার্ট নম্বর-অ্যাক্সএক্স-বিএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্স

বিকল্প বিবরণ

উত্তর: আনথ্রেডড দৈর্ঘ্যের বিকল্প

দ্রষ্টব্য: আনথ্রেডড দৈর্ঘ্য অবশ্যই কেস দৈর্ঘ্যের চেয়ে কমপক্ষে 20 মিমি কম হতে হবে।

10 মিমি ইনক্রিমেন্টে অর্ডার করুন।

দৈর্ঘ্য কনফিগারেশন:

• সর্বাধিক অচিহ্নিত দৈর্ঘ্য: 230 মিমি
• সর্বনিম্ন ইউনথ্রেড দৈর্ঘ্য: 0 মিমি

উদাহরণ: 0 6 = 60 মিমি

বি: সামগ্রিক কেস দৈর্ঘ্যের বিকল্প

10 মিমি ইনক্রিমেন্টে অর্ডার করুন।

মেট্রিক থ্রেড কনফিগারেশন:

• সর্বাধিক দৈর্ঘ্য: 250 মিমি
• সর্বনিম্ন দৈর্ঘ্য: 20 মিমি

উদাহরণ: 0 6 = 60 মিমি

সি: মোট দৈর্ঘ্যের বিকল্প

050.5 মিটার (1.6 ফুট)
101.0 মিটার (3.3 ফুট)
151.5 মিটার (4.9 ফুট)
202.0 মিটার (6.6 ফুট)
505.0 মিটার (16.4 ফুট)
909.0 মিটার (29.5 ফুট)

ডি: সংযোগকারী এবং কেবল-ধরণের বিকল্প

01সংযোজক প্রোটেক্টর, স্ট্যান্ডার্ড কেবলের সাথে ক্ষুদ্রতর কোক্সিয়াল ক্লিকলোক সংযোগকারী
02ক্ষুদ্রাকার কোক্সিয়াল ক্লিকলোক সংযোগকারী, স্ট্যান্ডার্ড কেবল
11সংযোজক প্রোটেক্টর, ফ্লুইডলোকসেবল সহ ক্ষুদ্র কোক্সিয়াল ক্লিকলোক সংযোগকারী

12ক্ষুদ্রাকার কোক্সিয়াল ক্লিকলোক সংযোগকারী, ফ্লুইডলোক কেবল

ই: এজেন্সি অনুমোদনের বিকল্প

00প্রয়োজন নেই

05একাধিক অনুমোদন

মডেল:

330130-030-00-00; 330130-030-00-05; 330130-030-01-00; 330130-030-01-05; 330130-030-02-00; 330130-030-030-02-05;
330130-030-03-00; 330130-030-03-05; 330130-030-10-00; 330130-030-030-05; 330130-030-11-00; 330130-030-11-05;
330130-030-12-00; 330130-030-12-05; 330130-030-13-00; 330130-030-13-05; 330130-035-00-00; 330130-035-00-05;
330130-035-01-00; 330130-035-01-05; 330130-035-02-00; 330130-035-02-05; 330130-035-03-00; 330130-035-03-05;
330130-035-10-00; 330130-035-10-05; 330130-035-11-00; 330130-035-11-05; 330130-035-12-00; 330130-035-12-05;
330130-035-13-00; 330130-035-13-05; 330130-040-00-00; 330130-040-00-05; 330130-040-01-00; 330130-040-01-05;
330130-040-02-00; 330130-040-02-05; 330130-040-03-00; 330130-040-03-05; 330130-040-10-00; 330130-040-0-05;
330130-040-11-00; 330130-040-11-05; 330130-040-12-00; 330130-040-12-05; 330130-040-13-00; 330130-040-13-05;
330130-045-00-00; 330130-045-00-05; 330130-045-01-00; 330130-045-01-05; 330130-045-02-00; 330130-045-02-05;
330130-045-03-00; 330130-045-03-05; 330130-045-10-00; 330130-045-10-05; 330130-045-11-00; 330130-045-11-05;
330130-045-12-00; 330130-045-12-05; 330130-045-13-00; 330130-045-13-05; 330130-060-00-00; 330130-060-00-05;
330130-060-01-00; 330130-060-01-05; 330130-060-02-00; 330130-060-02-05; 330130-060-03-00; 330130-060-03-05;
330130-060-10-00; 330130-060-10-05; 330130-060-11-00; 330130-060-11-05; 330130-060-12-00; 330130-060-12-05;
330130-060-13-00; 330130-060-13-05; 330130-075-00-00; 330130-075-00-05; 330130-075-01-00; 330130-075-01-05;
330130-075-02-00; 330130-075-02-05; 330130-075-03-00; 330130-075-03-05; 330130-075-10-00; 330130-075-10-05;
330130-075-11-00; 330130-075-11-05; 330130-075-12-00; 330130-075-12-05; 330130-075-13-00; 330130-075-13-05;
330130-070-00-00; 330130-070-00-05; 330130-070-01-00; 330130-070-01-05; 330130-070-02-00; 330130-070-02-05;
330130-070-03-00; 330130-070-03-05; 330130-070-10-00; 330130-070-10-05; 330130-070-11-00; 330130-070-11-05;
330130-070-12-00; 330130-070-12-05; 330130-070-13-00; 330130-070-13-05330130-080-00-00; 330130-080-00-05;
330130-080-01-00; 330130-080-01-05; 330130-080-02-00; 330130-080-02-05; 330130-080-03-00; 330130-080-03-05;
330130-080-10-00; 330130-080-10-05; 330130-080-11-00; 330130-080-11-05; 330130-080-12-00; 330130-080-12-05;
330130-080-13-00; 330130-080-13-05; 330130-085-00-00; 330130-085-00-05; 330130-085-01-00; 330130-085-01-05;
330130-085-02-00; 330130-085-02-05; 330130-085-03-00; 330130-085-03-05; 330130-085-10-00; 330130-085-10-05;
330130-085-11-00; 330130-085-11-05; 330130-085-12-00; 330130-085-12-05; 330130-085-13-00; 330130-085-13-05
