আসল প্রোফেস অপারেটর ইন্টারফেস কুইক প্যানেল ৯ ইঞ্চি ২৪ভিডিসি ৯৩এম্প জিপি477আর-ইজি41-24ভিপি

আসল প্রোফেস অপারেটর ইন্টারফেস কুইক প্যানেল 9 ইঞ্চ 24 ভিডিসি 93 এমপি 477 আর-ইজি 41-24 ভিপি

পণ্যের বিবরণ

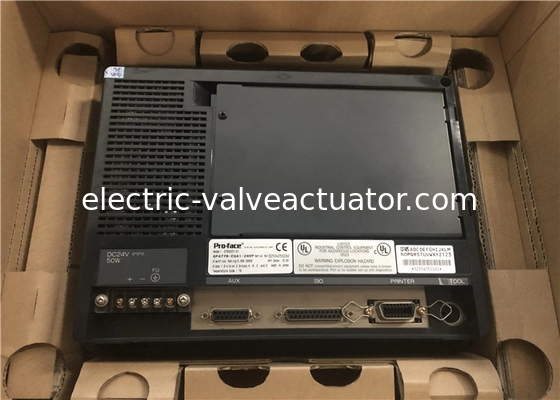

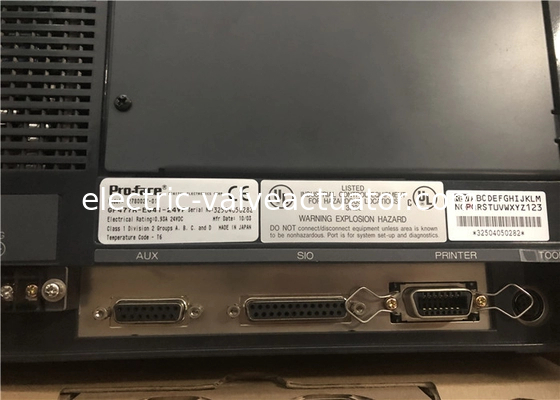

জিপি 477 আর-ইজি 41-24 ভিপি একটি কন্ট্রোল প্যানেল অপারেটর ইন্টারফেস যা প্রো-ফেস দ্বারা উত্পাদিত হয়। সাধারণ স্পেসিফিকেশনগুলির মধ্যে নিম্নলিখিতগুলি অন্তর্ভুক্ত রয়েছে। ইনপুট ভোল্টেজ 20.4 ভিডিসি থেকে 27.6 ভিডিসি। বিদ্যুতের খরচ 50 ডাব্লু বা তারও কম (টাইপ 20 ডাব্লু)। পরিবেষ্টিত অপারেটিং তাপমাত্রা 0 ডিগ্রি সেন্টিগ্রেড থেকে 50 ডিগ্রি সেন্টিগ্রেড হওয়া উচিত। স্টোরেজ তাপমাত্রা -10 ডিগ্রি সেন্টিগ্রেড থেকে 60 ডিগ্রি সেন্টিগ্রেড হয়। স্টোরেজ আর্দ্রতা 20% থেকে 85% আপেক্ষিক নন-কন্ডেনসিং আর্দ্রতা। কম্পন প্রতিরোধের 10 হার্জ থেকে 25 হার্জেড (এক্স, ওয়াই, জেড দিকনির্দেশগুলি 19.6 এমএস 2 এ 30 মিনিটের জন্য)। জিপি মূল ইউনিটের জন্য বাহ্যিক মাত্রাগুলি কেবলমাত্র 274 মিমি (প্রস্থ) x 216 মিমি (উচ্চতা) x 56.5 মিমি (গভীরতা)। ওজন 2.5 কেজি বা তারও কম। শব্দ ভোল্টেজ 1200 ভি পিপি, নাড়ির দৈর্ঘ্য 1μs এবং উত্থিত সময় 1ns হয়। রেটিংগুলি IP65F এবং NEMA #250 টাইপ 4x/12 এর সমতুল্য।

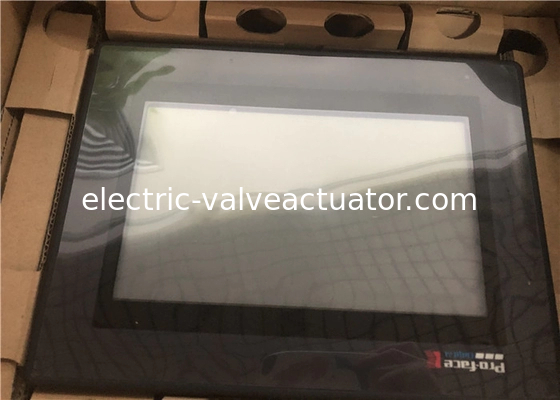

এই অপারেটর ইন্টারফেসের বৈশিষ্ট্যগুলি হ'ল উচ্চ বিপরীতে অ্যাম্বার এলসিডি এবং 640 x 400 রেজোলিউশন সহ একটি 9.1 ইঞ্চি টাচ স্ক্রিন। এই ইউনিটটি আরএস -232/422 যোগাযোগ পোর্ট কনফিগারযোগ্য এবং বারকোড রিডার সমর্থন সরবরাহ করে। অপারেটর ইন্টারফেসটি ডিসি/এসি চালিত এবং একটি প্রিন্টার পোর্ট রয়েছে। এটি পাসওয়ার্ড সুরক্ষিত এবং 15 স্তরের সুরক্ষা রয়েছে। ইন্টারফেসটি রেসিপি ট্রেন্ডিং, অ্যালার্ম/ইভেন্ট পরিচালনা, সময়সূচী এবং পপ-আপ কীপ্যাডগুলির জন্যও অনুমতি দেয়। মেমরি অ্যাপ্লিকেশনটি 2 এমবি ফ্ল্যাশ ইপ্রম। সমতা কেউই নয়, বিজোড় বা এমনকি। সরঞ্জাম সংযোজকটি অ্যাসিনক্রোনাস। ডেটা দৈর্ঘ্য 7 বা 8 বিট। ডেটা সংক্রমণ গতি 2400 থেকে 115.2 কেবিপিএস।

সিস্টেম ডিজাইন

J জিপি টাচ প্যানেল স্যুইচগুলি তৈরি করবেন না যা সম্ভবত সরঞ্জাম এবং কর্মীদের সুরক্ষাকে বিপন্ন করতে পারে। জিপি, আইটিএস আই/ও ইউনিট (গুলি), কেবল (গুলি) এবং অন্যান্য সম্পর্কিত সরঞ্জামগুলির ক্ষতি একটি আউটপুট সংকেতকে অবিচ্ছিন্নভাবে চালু বা বন্ধ থাকতে এবং সম্ভবত একটি বড় এসিআই-ডেন্টের কারণ হতে পারে। অতএব, ভুল ডেভিস আন্দোলন সনাক্ত করতে সীমাবদ্ধ সুইচগুলি ব্যবহার করে সমস্ত মনিটরিং সার্কিটগুলি ডিজাইন করুন। ভুল সিগন্যাল আউটপুট বা অপারেশন সম্পর্কিত দুর্ঘটনাগুলি রোধ করতে, গুরুত্বপূর্ণ মেশিন অপারেশনগুলি নিয়ন্ত্রণ করতে ব্যবহৃত সমস্ত সুইচগুলি ডি-সাইন করুন যাতে তারা একটি বিচ্ছিন্নকন্ট্রোল সিস্টেমের মাধ্যমে পরিচালিত হয়।

The জিপি টাচ স্ক্রিন আইকন হিসাবে জরুরী স্টপসুইচ হিসাবে মেশিন সুরক্ষা অপারেশনগুলি নিয়ন্ত্রণ করতে ব্যবহৃত সুইচগুলি তৈরি করবেন না। এই স্যুইচগুলি পৃথক হার্ডওয়্যারসুইচ হিসাবে ইনস্টল করতে ভুলবেন না, অন্যথায় গুরুতর শারীরিক আঘাত বা সরঞ্জামের ক্ষতি হতে পারে।

• দয়া করে আপনার সিস্টেমটি ডিজাইন করুন যাতে জিপি এবং এর হোস্ট কন্ট্রোলারের মধ্যে কোনও যোগাযোগের কারণে সরঞ্জামগুলি ত্রুটিযুক্ত না হয়। এটি শারীরিক আঘাতকারী উপাদান ক্ষতির কোনও সম্ভাবনা রোধ করতে

। • জিপি বিমান নিয়ন্ত্রণ ডিভাইস, মহাকাশ সরঞ্জাম, সেন্ট্রালট্রাঙ্ক ডেটা ট্রান্সমিশন (যোগাযোগ) ডিভাইস, পারমাণবিক শক্তি নিয়ন্ত্রণ ডিভাইস বা মেডিকেলাইফ সাপোর্ট সরঞ্জামগুলির সাথে ব্যবহারের জন্য উপযুক্ত নয়, এই ডিভাইসগুলির অত্যন্ত উচ্চ স্তরের সুরক্ষা এবং নির্ভরযোগ্যতার অন্তর্নিহিত প্রয়োজনীয়তার কারণে।

• পরিবহন যানবাহন (ট্রেন, গাড়ি এবং জাহাজ), দুর্যোগ এবং ক্রাইমপ্রিভেশন ডিভাইস, বিভিন্ন ধরণের সুরক্ষা সরঞ্জাম, অ-জীবন সমর্থন সম্পর্কিত মেডিকেল ডেভিস ইত্যাদি সহ জিপি ব্যবহার করার সময় নির্ভরযোগ্যতা এবং সুরক্ষার যথাযথ অবলম্বন নিশ্চিত করার জন্য রিডানড্যান্ট এবং/অথবা ফেইলসেফ সিস্টেম ডিজাইনগুলি ব্যবহার করা উচিত।

Serious গুরুতর অপারেটরইনজুরি, মেশিনের ক্ষতি বা উত্পাদন স্টপেজের কারণ হতে পারে এমন সমালোচনামূলক অ্যালার্মগুলির জন্য জিপি ইউনিটটিকে একটি সতর্কতা ডিভাইস হিসাবে ব্যবহার করবেন না। সমালোচনামূলক অ্যালার্ম সূচক এবং তাদের নিয়ন্ত্রণ/অ্যাক্টিভেটর ইউনিটগুলি অবশ্যই একা একা হার্ডওয়্যার এবং/অথবা যান্ত্রিক ইন্টারলকগুলি ব্যবহার করে ডিজাইন করা উচিত।

GP জিপি -র ব্যাকলাইট জ্বলতে যাওয়ার পরে, জিপি -র "স্ট্যান্ডবাই মোড" এর বিপরীতে, টাচ প্যানেলটি স্থির। যদি অপারেটরটি লক্ষ্য করতে ব্যর্থ হয় যে ব্যাকলাইটটি পুড়িয়ে ফেলা হয়েছে এবং প্যানেলটি স্পর্শ করে, ততক্ষণে বিপজ্জনকভাবে বিপজ্জনক মেশিন মিস-অপারেশন হতে পারে। অতএব, কোনও সরঞ্জাম সুরক্ষা ব্যবস্থা যেমন জরুরী স্টপসুইচগুলি ইত্যাদি নিয়ন্ত্রণের জন্য জিপি টাচসুইচগুলি ব্যবহার করবেন না যা মানুষ এবং সরঞ্জামগুলিকে আঘাত এবং ক্ষতি থেকে রক্ষা করে। যদি আপনার জিপি'সব্যাকলাইট হঠাৎ করেই বন্ধ হয়ে যায় তবে ব্যাকলাইটটি অ্যাক্টু-ম্যালে পুড়ে গেছে কিনা তা নির্ধারণের জন্য নিম্নলিখিত পদক্ষেপগুলি ব্যবহার করুন। আপনি জিপি-র অন্তর্নির্মিত "ব্যাকলাইট বার্নআউটের পরে টাচ প্যানেল ব্যবহার করুন" বৈশিষ্ট্যটি ব্যবহার করেন, যা স্বয়ংক্রিয়ভাবে একটি বার্নআউট সনাক্ত করবে এবং টাচ স্ক্রিনটি অক্ষম করবে e

• উচ্চ ভোল্টেজ জিপি দিয়ে চলে। ব্যাকলাইট প্রতিস্থাপন ব্যতীত, কখনও থিগিপিকে বিচ্ছিন্ন করবেন না, অন্যথায় একটি বৈদ্যুতিক শক ঘটতে পারে।

GP জিপি ইউনিটটি সংশোধন করবেন না। এটি করার ফলে আগুন বা বৈদ্যুতিক শক হতে পারে।

Crommance এমন পরিবেশে জিপি ব্যবহার করবেন না যেখানে জ্বলনযোগ্য গ্যাস উপস্থিত রয়েছে, যেহেতু অপারেটিং জিপি বিস্ফোরণের কারণ হতে পারে।

নিয়ন্ত্রণ প্যানেল (এরপরে "জিপি ইউনিট" হিসাবে উল্লেখ করা হয়)।
এই জিপি ইউনিটগুলি, তাদের প্রসারিত ব্যবহারকারীর কার্যকারিতা এবং উন্নত সামগ্রিক পারফরম্যান্স সহ ডিজিটাল জিপি 70 সিরিজ প্যানেলগুলির একটি আপগ্রেড।
ধাপে ধাপে, জিপি কীভাবে ব্যবহার করবেন তা দয়া করে এই ম্যানুয়ালটি সাবধানে পড়ুন
সঠিকভাবে এবং নিরাপদে।
এছাড়াও, এই ম্যানুয়ালটির উদাহরণগুলিতে, মিতসুবিশি মেলসেক-এএনএ সিরিজ পিএলসি যখনই সম্ভব হয়, কোনও জিপির সাথে এক থেকে এক সম্পর্কের সাথে সংযুক্ত থাকে।
জিপি -477 আর এবং জিপি -577 আর সিরিজটি নিম্নলিখিত জিপি মডেল নম্বরগুলিকে বোঝায়:
জিপি -477 আর সিরিজ জিপি 477 আর-ইজি 11 (স্ট্যান্ডার্ড ইউনিট)
জিপি 477 আর-ইজি 41-24 ভিপি (সিই-চিহ্নযুক্ত, কাল মেনে চলে)
জিপি -577 আর সিরিজ জিপি 577 আর-টিসি 11, জিপি 577 আর-এসসি 11 (স্ট্যান্ডার্ড ইউনিট)
জিপি 577 আর-টিসি 41-24 ভিপি (সিই-মার্কড, কুল অনুগত)
* এখানে, "স্ট্যান্ডার্ড ইউনিট" এমন ইউনিটগুলিকে বোঝায় যা সিই বা উলাপ্প্রোভাল পায় নি।
জিপি 477 আর-ইজি 41-24 ভিপি এবং জিপি 577 আর-টিসি 41-24 ভিপি গ্রাফিক প্যানেলগুলি হ'ল কেমার্কডপ্রোডাক্টস যা নিম্নলিখিত, প্রাসঙ্গিক ইএমসি নির্দেশাবলী মেনে চলে।
EN55011 ক্লাস এ
EN50082-2 (GP477R-EG41-24VP)
EN50081-2 (GP577R-TC41-24VP)

দ্রষ্টব্য

1) ডিজিটাল ইলেকট্রনিক্সের এক্সপ্রেস অনুমতি ব্যতীত ব্যবহারকারীর ব্যক্তিগত ব্যবহার ব্যতীত পুরো বা আংশিকভাবে এই ম্যানুয়ালটির বিষয়বস্তু অনুলিপি করা নিষিদ্ধ
জাপানের কর্পোরেশন।
2) এই ম্যানুয়ালটিতে প্রদত্ত তথ্যগুলি বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে।
3) এই ম্যানুয়ালটি যত্ন এবং মনোযোগের সাথে বিশদটিতে লেখা হয়েছে; যাইহোক, আপনি কোনও ত্রুটি বা ভুলগুলি খুঁজে পেতে পারেন, দয়া করে ডিজিটাল ইলেকট্রনিক্সের সাথে যোগাযোগ করুন এবং আপনার অনুসন্ধানগুলি সম্পর্কে তাদের অবহিত করুন।
৪) দয়া করে সচেতন হন যে উপরের অনুচ্ছেদ 3 নির্বিশেষে আমাদের পণ্যগুলির ব্যবহার থেকে প্রাপ্ত কোনও ক্ষতির জন্য আমরা দায়বদ্ধ নই
