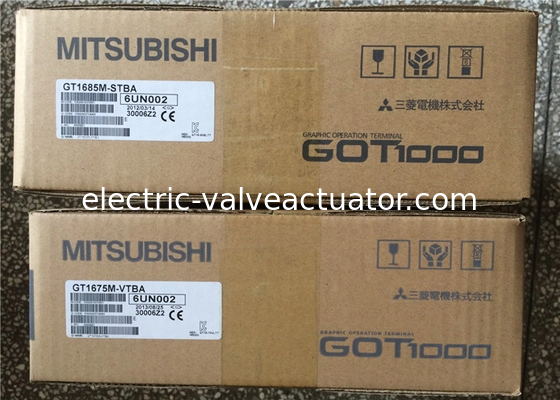

মিৎসুবিশি এইচএমআই টাচ স্ক্রিন জিটি1685এম-এসটিবিএ 12.1" টিএফটি ডিসপ্লে 800x600 পিক্সেল 65536 রং 15এমবি মেমরি 100-240V এসি

Mitsubishi HMI টাচ স্ক্রিন GT1685M-STBA 12.1" TFT ডিসপ্লে 800x600 পিক্সেল 65536 রঙ 15MB মেমরি 100-240V এসি

দ্রুত বিবরণ

• নির্মাতা: মিটসুবিশি ইলেকট্রিক

• পণ্য নংঃ GT1685M-STBA

• পণ্যের ধরনঃ GOT1000 সিরিজ GT16

• শ্রেণীবিভাগঃ বড়ঃ ৮ থেকে ১৫ ইঞ্চি

• পণ্য নং. : GT1685M-STBA

• মডেল নামঃ GT16

• প্রযোজ্য মানদণ্ডঃ UL /cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• ডিসপ্লে টাইপঃ TFTcolor LCD (উচ্চ উজ্জ্বলতা, বিস্তৃত দেখার কোণ)

• স্ক্রিন সাইজঃ ১২.১ ইঞ্চি

• রেজোলিউশনঃ SVGA:800 × 600 [ডট]

• প্রদর্শনের আকারঃ 246 (W) × 184.5 (H) [মিমি]

• অক্ষরের সংখ্যা প্রদর্শন করুনঃ 16 ডট স্ট্যান্ডার্ড ফন্ট সেই সময়েঃ 50 অক্ষর × 37 লাইন (পূর্ণ আকার)

• সেই সময়ে ১২ ডট স্ট্যান্ডার্ড ফন্টঃ ৬৬টি অক্ষর × ৫০টি সারি (em)

• প্রদর্শন রঙঃ 65536colors

• দেখুনঃ প্রতিটি বাম এবং ডান 80 ডিগ্রী, উপরে 60 ডিগ্রী, নিচে 80 ডিগ্রী

• কন্ট্রাস্ট অ্যাডজাস্টমেন্ট: -

• এলসিডি সিম্পল উজ্জ্বলতাঃ ৪৭০ [সিডি/এম২]

• উজ্জ্বলতা সমন্বয়ঃ 8সমন্বয় স্তর

• জীবনকালঃ প্রায় ৫২,০০০ ঘন্টা (অম্বিয়াম তাপমাত্রা ২৫ ডিগ্রি সেলসিয়াস)

• এটি সর্বোচ্চ সংখ্যক স্ক্রিন রেকর্ড করতে পারে: 4096স্ক্রিন

• ব্যাকলাইট ফাংশনঃ ঠান্ডা ক্যাথোড টিউব (পরিবর্তনযোগ্য) ব্যাকলাইট বার্নআউট সনাক্তকরণ ফাংশন, ব্যাকলাইট বন্ধ / স্ক্রিন সংরক্ষণের সময় সেটিং অনুমোদিত

• জীবনকালঃ প্রায়50,000 ঘন্টা বা তার বেশি (অম্বিয়েন্ট তাপমাত্রায় ব্যবহারের সময় 25 °C এ ডিসপ্লে উজ্জ্বলতার 50%)

• রঙঃ সাদা

• টাচপ্যানেল পদ্ধতিঃ অ্যানালগ রেসিসিভ ফিল্ম টাইপ

• স্পর্শ কী সংখ্যা: -

• Keysize: ন্যূনতম2 × 2 [ডট] (প্রতিটি কী)

• একযোগে টিপুন পয়েন্টঃ একযোগে টিপুন না (শুধুমাত্র এক পয়েন্ট স্পর্শ করতে পারেন)

• জীবনকালঃ এক মিলিয়ন বার বা তার বেশি (অপারেশন 0.98 [N] বা তার কম)

• হিউম্যান সেন্সর সনাক্তকরণ দূরত্বঃ ১ [মিটার]

• সনাক্তকরণের পরিসীমাঃ যথাক্রমে উপরে, নীচে, বাম এবং ডানদিকে 70 ডিগ্রি

• সনাক্তকরণ বিলম্ব সময়ঃ 0-4[সেকেন্ড]

• স্মৃতিশক্তি

• ফ্ল্যাশ মেমরি

• ধারণক্ষমতাঃ অন্তর্নির্মিত ইনফ্ল্যাশ মেমরি 15M বাইট

• জীবন ((বারের সংখ্যা লিখুন): 100,000 বার

• ব্যবহারঃ স্টোরেজের জন্য প্রকল্পের তথ্য, ওএস স্টোরেজের জন্য

• এসআরএএম

• ধারণক্ষমতা: -

• ব্যবহারঃ -

• EEPROM

• ধারণক্ষমতা: -

• ব্যবহারঃ -

• ব্যাটারির ধরন: GT15-BAT-type লিথিয়াম ব্যাটারি

• ব্যাকআপঃ ঘড়ি তথ্য, তথ্যের জন্য রক্ষণাবেক্ষণ সময় বিজ্ঞপ্তি, সিস্টেম লগ তথ্য

• জীবনকালঃ প্রায় ৫ বছর (অম্বিওন্ট তাপমাত্রাঃ ২৫ ডিগ্রি সেলসিয়াস)

• অন্তর্নির্মিত ইন্টারফেস বাস: -

• আরএস-৪২২/৪৮৫ (সংযুক্ত) : আরএস-৪২২/৪৮৫১ch, সংক্রমণ গতিঃ ১১৫২০০/৫৭৬০০/৩৮৪০০/১৯২০০/৯৬০০/৪৮০০ বিপিএস, সংযোগকারী আকৃতিঃ ১৪ পিন (মহিলা), অ্যাপ্লিকেশনঃ যোগাযোগের জন্য সংযোগ সরঞ্জাম

• আরএস-৪২২/২৩২ (সমন্বিত):

• আরএস-৪২২:

• RS-232: RS-2321ch, ট্রান্সমিশন গতিঃ 115200/57600/38400/19200/9600 / 4800bps, সংযোগকারী আকৃতিঃ ডি-সাব 9-পিন (পুরুষ), অ্যাপ্লিকেশনঃ সংযোগ সরঞ্জামযোগাযোগ,পিসি সংযোগের জন্য (প্রকল্পের তথ্য আপলোড / ডাউনলোড), OSইনস্টলেশন, FA স্বচ্ছ ফাংশন)

• ইথারনেটঃ ডেটা ট্রান্সফার পদ্ধতিঃ 100BASE-TX, 10BASE-T 1ch, সংযোগকারী আকৃতিঃ RJ-45 (মডুলার জ্যাক), ব্যবহারঃ যোগাযোগের জন্য সংযোগ সরঞ্জাম, গেটওয়ে ফাংশনের জন্য,পিসি সংযোগের জন্য (প্রকল্পের তথ্য আপলোড / ডাউনলোড), OS ইনস্টলেশন, MES ইন্টারফেস ফাংশন)

• RGB: -

• প্রিন্টার:

• ইউএসবি ((ডিভাইস) : ইউএসবি ((ফুল স্পিড??12 এমবিপিএস) ডিভাইস 1ch, সংযোগকারী আকৃতিঃ টাইপ মিনি-বি, ব্যবহারঃ পিসি সংযোগের জন্য (প্রকল্পের ডেটা আপলোড / ডাউনলোড, ওএস ইনস্টলেশন, এফএ স্বচ্ছ ফাংশন)

• ইউএসবি (হোস্ট) : ইউএসবি (ফুল স্পিড) 12 এমবিপিএস) হোস্ট 1ch, সংযোগকারী আকৃতিঃ টাইপ-এ, অ্যাপ্লিকেশনঃ ডেটা ট্রান্সফার, স্টোরেজের জন্য

• সিএফ কার্ডঃ কমপ্যাক্টফ্ল্যাশ স্লট 1ch, সংযোগকারী আকৃতিঃ TYPEI, অ্যাপ্লিকেশনঃ ডেটা ট্রান্সফার, ডেটা স্টোরেজ, স্টার্ট আপের জন্য GOT

• পিসি কার্ড স্লট: -

• ঐচ্ছিক ফাংশন বোর্ডঃ 1ch এর জন্য MES ইন্টারফেস ফাংশন

• মেমোরি বোর্ড:

• সম্প্রসারণ ইউনিটঃ যোগাযোগ ইউনিট / বিকল্প ইউনিট মাউন্ট 2ch

• সুইচ সুইচ ১: -

• সুইচ ২:

• বাজার আউটপুটঃ সিঙ্গল টিম্বার (শব্দের দৈর্ঘ্য নিয়ন্ত্রিত)

• সুরক্ষা কাঠামো : সামনের অংশঃ IP67F (JEM1030), বোর্ড অভ্যন্তরীণঃ IP2X (JEM1030)

• বাহ্যিক মাত্রাঃ ৩১৬ (W) × ২৪২ (H) × ৫২ (D) [মিমি]

• প্যানেল-আউট আকারঃ 302 (W) × 228 (H) [মিমি]

• ভর ((মাউন্টিং ব্র্যাকেট ছাড়া): ২.৭[কেজি]

• পরিবেশে তাপমাত্রা

• ডিসপ্লেঃ 0 ~ 50 °C

• ডিসপ্লে ইউনিট ছাড়াঃ 0 ~ 55 °C

• স্টোরেজ তাপমাত্রাঃ -20 °C ~ 60 °C

• পরিবেষ্টন তাপমাত্রাঃ 10 ~ 90% RH, অ-কন্ডেনসিং

• স্টোরেজ পরিবেশে আর্দ্রতাঃ 10 ~ 90% RH, অ-কন্ডেনসিং

• কম্পন প্রতিরোধেরঃ সম্মতিঃ JIS B 3502, IEC 61131-2 অনুসারে

• কম্পন প্রতিরোধেরঃ যদি বিরতিপূর্ণ কম্পন থাকেঃ অর্ধেক ব্যাপ্তি 3.5 মিমি, X, Y, Z দিকের 10 বার পরিস্রাবণের সংখ্যা, ত্বরণ 9.8M / S 2, পরিস্রাবণের সংখ্যা X, Y,Z প্রতিটি দিক 10 বার

• কম্পন প্রতিরোধঃ যদি একটি ধ্রুবক কম্পন থাকেঃ অর্ধেক ব্যাপ্তি 1.75Mm, ত্বরণ 4.9M / S 2

• প্রভাবঃ B 3502 JIS, IEC 61131-2 (147M / S 2, XYZ 3 দিক প্রতি তিনবার) অনুযায়ী

• বায়ুমণ্ডলঃ তেলের ধোঁয়া, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস নেই, এটি খুব বেশি ধুলো নয়, যা সরাসরি সূর্যের আলোতে আঘাত করে না (এবং স্টোরেজ চলাকালীন)

• অপারেটিং উচ্চতাঃ 2000m কম

• ইনস্টলেশনের অবস্থানঃ কন্ট্রোল প্যানেল

• ওভারভোল্টেজ ক্যাটাগরিঃ IIনীচে

• দূষণের মাত্রাঃ ২ বা তার কম

• কুলিং সিস্টেম: স্ব-কুলিং

• ইনপুট পাওয়ার সাপ্লাই ভোল্টেজঃ AC100 ~ 240V (+ 10%, - 15%)

• ইনপুট ফ্রিকোয়েন্সিঃ 50 /60Hz ± 5%

• ইনপুট সর্বোচ্চ দৃশ্যমান শক্তিঃ 110VA (সর্বোচ্চ লোড)

• বিদ্যুৎ খরচ স্বাভাবিক সময়ঃ 46W বা তার কম

• যখন ব্যাকলাইট বন্ধ হয়ে যায়ঃ 32W বা তার কম

• ইনরুশকরেন্টঃ 28A বা তার কম (4ms) (পুরো লোড)

• অনুমোদিত ক্ষণস্থায়ী বিদ্যুৎ বিচ্ছিন্নতা সময়ঃ 20ms এর মধ্যে (বা তার বেশি AC100V)

• গোলমাল প্রতিরোধ ক্ষমতাঃ গোলমাল ভোল্টেজ 1500Vp-p, গোলমাল প্রস্থ 1μs, গোলমাল ফ্রিকোয়েন্সি 25 ~ 60Hz এর গোলমাল সিমুলেটরের কারণে

• প্রতিরোধ ভোল্টেজঃ পাওয়ার সাপ্লাই টার্মিনাল বাল্ক AC1500V এর মধ্যে 1 মিনিট

• আইসোলেশন প্রতিরোধেরঃ 10 এমও বা তার বেশি পাওয়ার সাপ্লাই টার্মিনাল বাল্ক DC500 এর মধ্যে গ্রাউন্ড

• প্রযোজ্য তারের আকারঃ ২.০.৭৫ [এমএম ২]

• ক্রাম্পটার্মিনাল: M3ক্রাম্পটার্মিনালস স্ক্রু, V2-S3 এর RAV1.25-33, V2-N3A, FV2-N3A

• ফিট স্ট্রেনিংয়ের সাথে টর্ক (টার্মিনাল ব্লক টার্মিনাল স্ক্রু): 0.5 ~ 0.8 [N · m]

• গ্রাউন্ডঃ ক্লাস Dগ্রাউন্ডিং (100o বা তার কম), যখন গ্রাউন্ডটি বোর্ডের সাথে সংযোগ স্থাপন করতে পারে না

• মাউন্ট টাইপঃ স্ট্যান্ডার্ড

• জাহাজের ওজনঃ ৩.৭ কেজি
