ABB Digital I O Module BC820K02 3BSE071500R1 120 mA typical (200 mA max)

ব্র্যান্ড নাম:	ABB
মডেল নম্বর:	BC810K02 3BSE031155R1
MOQ:	1
মূল্য:	Negotiations

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

ভারত

ওজন:

0.3 কেজি (0.66 পাউন্ড।)

আই/ও কারেন্ট, ডিসি:

500ma

24 V খরচের ধরন:

140 mA

তাপমাত্রা, অপারেটিং:

0 থেকে +55 °সে

তাপমাত্রা, স্টোরেজ:

-25 থেকে +70 °সে

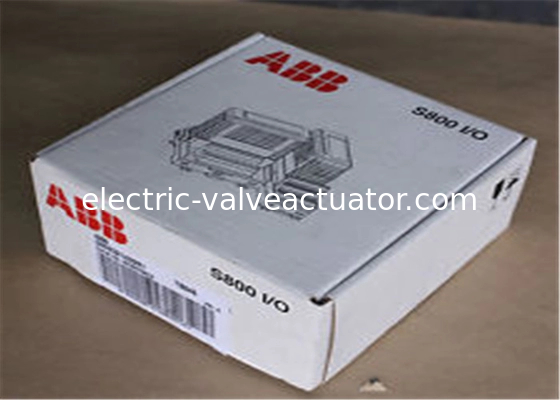

প্যাকেজিং বিবরণ:

নতুন মূল বাক্স

বিশেষভাবে তুলে ধরা:

ABB digital I/O module BC820K02

ESP controller module 120mA

BC820K02 I/O module 200mA max

পণ্যের বর্ণনা

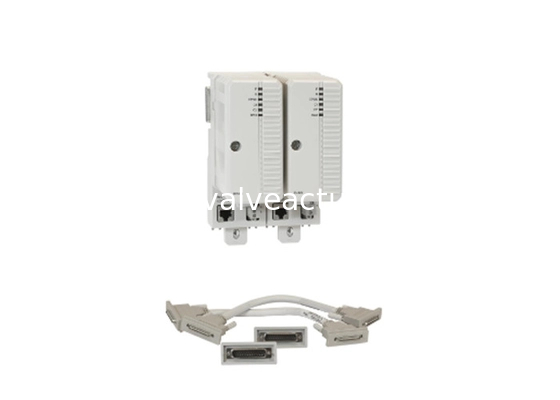

ABB Digital I/O Module BC820K02 3BSE071500R1 120 mA typical (200 mA max)

Product Attributes

Attribute	Value
Weight	0.3 Kg (0.66 Lbs.)
I/O Current, DC	500mA
24 V Consumption Typ	140 MA
Temperature, Operating	0 To +55 °C
Temperature, Storage	-25 To +70 °C

Features and Benefits

Supports redundant communication interface units.
Supports on-line replacement of the CPU.
External power supply.
Supports hot swap.

The CEX-Bus unit BC820 is used for extending the on-board communication ports with communication interface units. It is also possible to use redundant communication interfaces on the CEX-Bus. The BC820 CEX-Bus Interconnection Unit offers a way to section the CEX-Bus into two independent segments up to 200 meters apart. This improves availability in systems with redundant communication interfaces.

BC820 can be used with PM858, PM862, PM866 (PR.F or later, which corresponds to PR:H or later for PM866K01), and PM866A.

The BC820 is powered from the processor unit via the CEX-Bus and can also support the CEX-Bus with redundant power through its external connector for power supply. BC820 transmits the RCU-Link and extends the CEX-Bus and RCU-Link cable length up to 200 m. The number of CEX-Bus interfaces is limited to 6 with each BC820.

You need to provide the following cables at a suitable length (not included in the BC820K02 kit):

RCU Control Link: Modular Jack, RJ45, shielded twisted pair crossover cable with all four pairs crossed: EIA/TIA-568 standard crossover T568A to T568B. Length: max 200m.
RCU Data Link: The optical interconnection is compatible with LC Duplex optical connector interface conforming to ANSI TIA/EIA60-10 (FOCIS 10A). The type of optical cable is 50/125μm OM3 fiber. Length: max 200m.

For more information about the cables see 3BSE036351-*

General Information

Article number	3BSE071500R1
Redundancy	Yes
High Integrity	No
Performance	Hot swap supported

Detailed Data

Power supply	Inputs designated L+ and L- 24 V nominal, variation between 19.2 V DC and 30 V DC.
Power consumption +24 V typ/max	120 mA typical (200 mA max)
Power dissipation typ.	2.9 W typical

Environmental and Certification

Temperature, Operating	+5 to +55 °C (+41 to +131 °F)
Temperature, Storage	-40 to +70 °C (-40 to +158 °F)
Relative humidity	5 to 95 %, non-condensing
Protection class	IP20 according to EN60529, IEC 529
CE- marking	Yes
Electrical Safety	UL-certification pending
Hazardous location	cULus Class 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X
Marine certificates	ABS, BV, DNV-GL, LR
RoHS compliance	EN 50581:2012
WEEE compliance	DIRECTIVE/2012/19/EU

Dimensions

Height	185 mm (7.3 in.)
Width	59 mm (2.9 in.)
Depth	127.5 (5.0 in.)
Weight	1.4 kg (3.1 lbs) (BC820K02 package)
