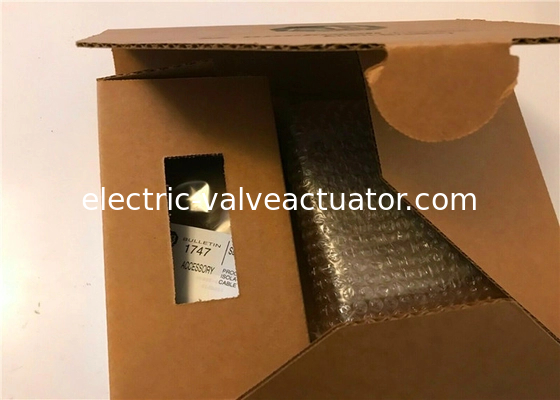

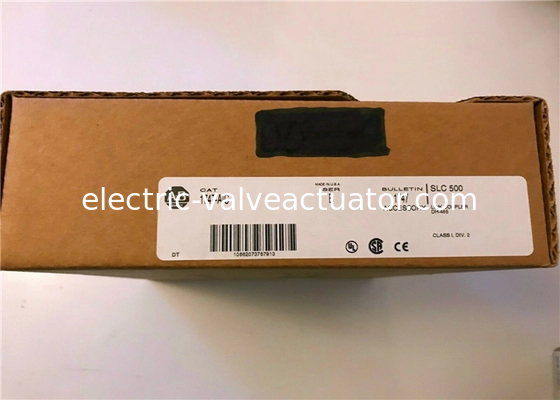

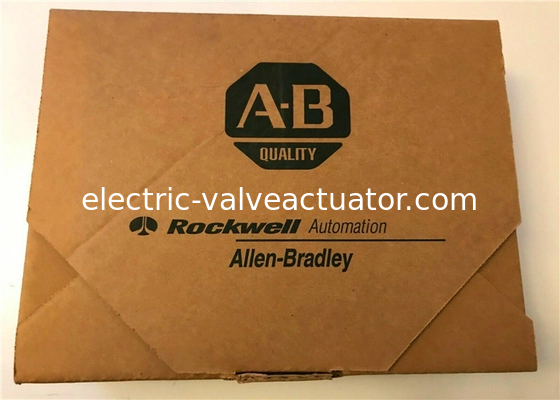

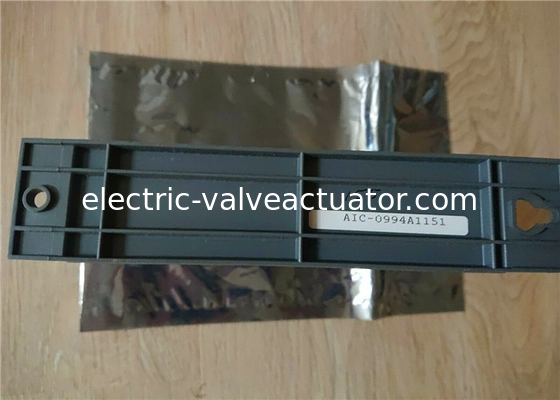

AB SLC 500 DH-485 LINK CUPLER 1747-AIC SERIES B - ওপেন বক্স / নতুন

• অ্যালেন-ব্র্যাডলি
• 1747-AIC
• 1747AIC
• প্রস্তুতকারকের দ্বারা বন্ধ করা হয়েছে
• লিঙ্ক কাপলার
• DH-485 নেটওয়ার্ক
• 6 পজিশন
• 24 VDC
• প্রোগ্রামেবল কন্ট্রোলারের জন্য
• উপলব্ধ
• এক বছরের ওয়ারেন্টি সহ নতুন এবং ছয় মাসের ওয়ারেন্টি সহ ব্যবহৃত
• ওজন: 1.07 পাউন্ড

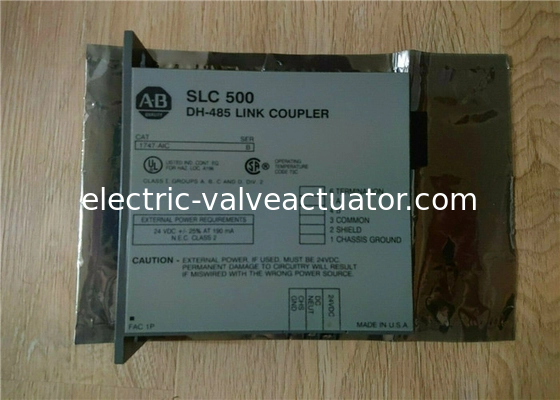

AB 1747-AIC হল একটি SLC 500 বিচ্ছিন্ন লিঙ্ক কাপলার। এই বিচ্ছিন্ন লিঙ্ক কাপলারটিতে একটি শিল্ডেড টুইস্টেড-পেয়ার কমিউনিকেশন ইন্টারফেস রয়েছে এবং এর কারেন্ট লোড (24 ভোল্ট ডিসি) 0.085 এম্পিয়ার।

AB 1747-AIC ড্রাইভটি AB PLC SLC 500 সিরিজের অধীনে একটি বিচ্ছিন্ন লিঙ্ক কাপলার। প্যানেল-মাউন্টযোগ্য কাপলারটি NEMA স্ট্যান্ডার্ড ICS 2-230, IEC1000-4-2, EN50081-2 ক্লাস A, এবং IEC1000-4-3 প্রবিধান ও মানগুলির সাথে সঙ্গতিপূর্ণ। এছাড়াও, এই ডিভাইসটি CSA সার্টিফাইড।

কাপলারের মাত্রা হল 1.5 x 6.8 x 6.5 ইঞ্চি এবং এটি একটি টার্মিনাল ব্যবহার করে। এই বিচ্ছিন্ন লিঙ্ক কাপলারের কারেন্ট লোড 24 ভোল্ট ডিসিতে 0.085 এম্পিয়ার। তদুপরি, AB 1747-AIC ড্রাইভ একটি উন্নত ইন্টারফেস কনভার্টার সরবরাহ করে যার মধ্যে একটি শিল্ডেড টুইস্টেড-পেয়ার কমিউনিকেশন ইন্টারফেস রয়েছে। এই ইন্টারফেসটি SLC 500 পরিবারের বেশ কয়েকটি নেটওয়ার্ক ডিভাইসের মধ্যে যোগাযোগের ক্ষেত্রে সহায়তা করে যেমন SLC 5/02, SLC 5/01, এবং SLC 5/03 প্রসেসর এবং DH-485 লিঙ্ক।

নোট করুন যে DH-485 লিঙ্কের সাথে 2টির বেশি SLC500 প্রসেসর সংযোগ করার জন্য 1747-AIC ড্রাইভে 1টি বিচ্ছিন্ন কাপলার প্রয়োজন। এছাড়াও, 20 ফুটের বেশি বা 6.09 মিটারের বেশি দূরত্বে একটি কম্পিউটার বা DTAM লিঙ্ক করা হলে লিঙ্কের প্রতিটি প্রান্তে 1টি লিঙ্ক কাপলার সংযুক্ত করা উচিত।

প্রসেসরের সাথে সংযোগ করার জন্য, একটি AB 1747-C11 কেবল কাপলারের সাথে সরবরাহ করা হয়। DH-485 কমিউনিকেশন কেবলের সাথে সংযোগ করার জন্য, কাপলারটি একটি 6-পজিশন অপসারণযোগ্য টার্মিনাল ব্লক সরবরাহ করে। কমিউনিকেশন কেবলটি 1219 মিটার বা 4000 ফুট লম্বা। 1747-AIC-এর ব্যাকপ্লেন কারেন্ট 5 ভোল্টে 0 mA এবং 24 ভোল্টে 85 mA।

থার্মাল ডিসিপেশন যথাক্রমে সর্বনিম্ন 2 W এবং সর্বোচ্চ 2 W এবং 1747-AIC ড্রাইভের আপেক্ষিক আর্দ্রতা 5 থেকে 95% পর্যন্ত ঘনীভবন ছাড়াই। বিচ্ছিন্ন কাপলারটি 5 থেকে 2000 হার্জ অপারেটিং কম্পনে 1 G অপারেটিং কম্পন এবং 5 থেকে 2000 হার্জে 2.5 G নন-অপারেটিং কম্পন সহ আসে। 24 ভোল্ট ডিসি পাওয়ার উৎসের জন্য, কাপলারের 20.4 থেকে 28.8 ভোল্ট ডিসি প্রয়োজন।
