GE FANUC IC693CHS391, দশটি স্লট সহ সম্প্রসারণ প্লেট, CPU I/O বেস, ডিজিটাল I/O মডিউল

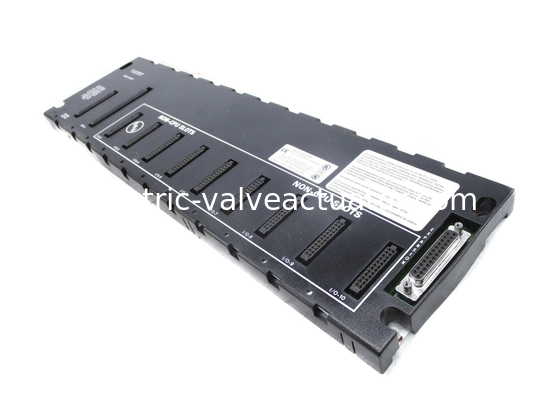

GE Fanuc IC693CHS391 হল দশটি স্লট সহ একটি সম্প্রসারণ প্লেট।

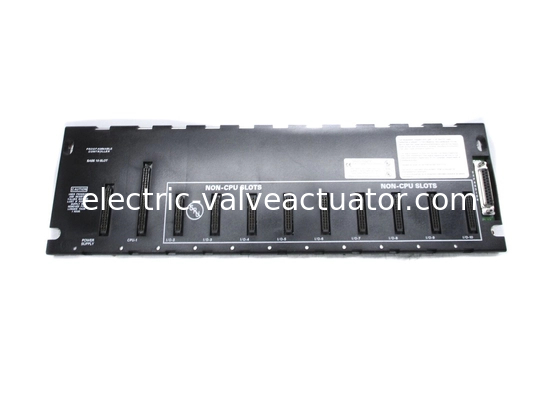

এই সম্প্রসারণ প্লেটটি বেসপ্লেটের বাম প্রান্তে বিশেষভাবে পাওয়ার সাপ্লাইয়ের জন্য একটি স্লট দিয়ে ডিজাইন করা হয়েছে। এই স্লটটির অনন্য আকার নিশ্চিত করে যে এটি কেবল একটি পাওয়ার সাপ্লাইয়ের সাথে সামঞ্জস্যপূর্ণ।
ব্যবহারকারীকে নিশ্চিত করতে হবে যেIC693CHS391তার বেসপ্লেটের প্রথম স্লটে সিপিইউতে সংযুক্ত।বেসপ্লেটের প্রথম স্লট সিপিইউ মডিউলকে সমর্থন করে যা CPU/1 লেবেলযুক্ত।এই মডিউলটিতে প্রতি সিস্টেমে কেবলমাত্র একটি সিপিইউ বেসপ্লেট থাকতে পারে।

যদি সিস্টেমে একের বেশি বেসপ্লেট থাকে, তবে অন্যটি অবশ্যই রিমোট বা এক্সপেনশন বেসপ্লেট হতে হবে।IC693CHS391অনেকগুলি স্লট নিয়ে গঠিত যার মধ্যে স্লট নম্বর ২ এবং উপরের স্লটগুলির একটি অনন্য আকার থাকবে যা বিকল্প মডিউল বা I/O মডিউল সংযোগ করতে ব্যবহৃত হয়।

এই মডিউলটি রিমোট বা এক্সপেনশন বেসপ্লেটের সাথে সংযুক্ত করার জন্য তার ডান প্রান্তে একটি 25-পিন মহিলা সংযোগকারী সরবরাহ করা হয়।উভয় দূরবর্তী এবং সম্প্রসারণ বেসপ্লেট একটি সিপিইউ সঙ্গে সিস্টেমের সাথে সংযুক্ত করা উচিতএকটি সিস্টেমের দ্বারা সমর্থিত এই বেসপ্লেটগুলির সংখ্যা প্রধানত ব্যবহৃত CPU এর প্রকারের উপর নির্ভর করে।সিপিইউ ৩৪১,৩৪০ এবং ৩৩১ ব্যবহার করা হলে সর্বোচ্চ চারটি বেসপ্লেট ব্যবহার করা যেতে পারে, অন্যথায় সর্বোচ্চ সাতটি বেসপ্লেট সিপিইউ ৩৫০ এর সাথে ব্যবহার করা যেতে পারে।রিমোট বেসপ্লেটগুলির সাথে সিস্টেমটির জন্য 700 ফুটের কম একটি তারের প্রয়োজন হয় যখন সম্প্রসারণ এবং সিপিইউ বেসপ্লেটের জন্য সিস্টেমের জন্য 50 ফুটের কম প্রয়োজন হয়. উভয় দূরবর্তী এবং সম্প্রসারণ বেসপ্লেট DIP সুইচ সঙ্গে যুক্ত করা হয়।

জিই ফ্যানুক আইসি 693 সিএইচএস 391 বেসপ্লেট একটি সম্প্রসারণ বেসপ্লেট যা জিই ফ্যানুক সিরিজ 90-30 পিএলসিতে ইনস্টলেশনের জন্য ডিজাইন এবং উত্পাদিত হয়েছে। The IC693CHS391 expansion baseplate can be used to extend a PLC so that it can accommodate more I/O modules and field devices and so that it can handle more applications and specialized large-scale applicationsএটি ইনপুট এবং আউটপুট মডিউল এবং অন্যান্য ডিভাইসগুলি হোস্ট করার জন্য 10 টি স্লট সহ আসে। আইসি 693 সিএইচএস 391 সম্প্রসারণ বেসপ্লেটের বামতম স্লটে একটি পাওয়ার সাপ্লাই মডিউল রয়েছে।এটিতে একটি উন্মুক্ত বাক্স রয়েছে যা এটি ইনস্টল বা অপসারণ করা সহজ করে তোলে তবে এটি ধুলো বা আর্দ্রতার মতো জিনিসগুলির জন্য এটিকে দুর্বল করে তোলে যা এটিকে ক্ষতিগ্রস্থ করতে পারে বা এর কার্যকারিতা হ্রাস করতে পারেএই বেসপ্লেটটি একটি ডিআইপি সুইচ সহ আসে।

The GE Fanuc Series 90-30 IC693CHS391 expansion baseplate can be connected to a GE Series 90-30 remote baseplate with its 25-pin female connector that is located on its right side and with a cable that can be up to 700 meters long. IC693CHS391 সম্প্রসারণ বেসপ্লেট শুধুমাত্র সিপিইউ জন্য একটি বিশেষ স্লট বৈশিষ্ট্য, এবং এই বেসপ্লেট হয় একটি সিপিইউ হোস্ট করতে হবে বা পিএলসি সিস্টেমের অন্য বেসপ্লেট যে একটি সিপিইউ হোস্ট সংযুক্ত করা প্রয়োজন।বিভিন্ন সিরিজ 90-30 সিপিইউ IC693CHS391 সম্প্রসারণ বেসপ্লেটের মতো বিভিন্ন সংখ্যক সম্প্রসারণ বেসপ্লেটকে সামঞ্জস্য করতে পারে. কিছু সিরিজ ৯০-৩০ সিপিইউ একসাথে ৪ টি বেসপ্লেট ধরে রাখতে পারে যখন অন্যরা একসাথে ৭ টি বেসপ্লেট ধরে রাখতে পারে। আইসি৬৯৩ সিএইচএস৩৯১ এক্সপেনশন বেসপ্লেটটি পিসিআই কার্ড ব্যবহার করলে কম্পিউটারের সাথে সংযোগ স্থাপন করতে পারে।

একটি দূরবর্তী বেসপ্লেটের সাথে সংযুক্ত হওয়ার জন্য, আইসি 693 সিএইচএস 391 সম্প্রসারণ বেসপ্লেটটির জন্য 700 ফুটেরও কম দৈর্ঘ্যের একটি তারের প্রয়োজন। বেসপ্লেটটি একক সত্তা হিসাবে ব্যবহার করা যায় না।এটা হয় একটি পিএলসি ডিভাইস বা একটি ব্যক্তিগত কম্পিউটার যে একটি পিসিআই কার্ড ব্যবহার করছে সাথে সংযুক্ত করা যেতে পারেএটি ব্যবহার করা CPU-র মডেলের উপর নির্ভর করে একসাথে 7 টি পর্যন্ত CPU-র সাথে সংযোগ স্থাপন করতে পারে।IC693CHS391 বেসপ্লেটটি পিএলসি বা সিপিইউর বিন্যাসের উপর নির্ভর করে উল্লম্ব বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে. পরিবেশের তাপমাত্রা সর্বদা নির্দিষ্ট পরিসরের মধ্যে থাকা উচিত। প্লেটটি জল স্প্ল্যাশ এবং ধুলো, ময়লা এবং ক্ষতিকারক রাসায়নিকের উত্স থেকে দূরে রাখা উচিত।IC693CHS391 বেসপ্লেটটি বেশ কয়েকটি বৈশ্বিক পরিবেশগত এবং শিল্প মান দ্বারা প্রত্যয়িত.
