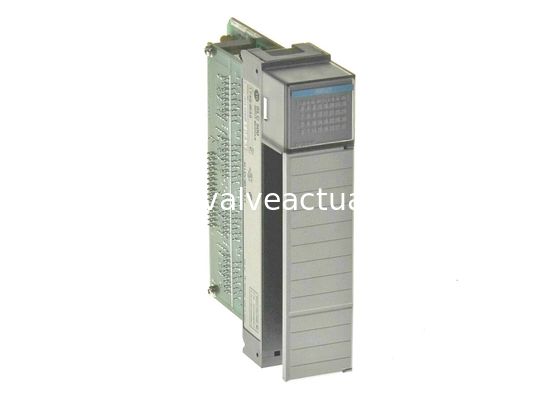

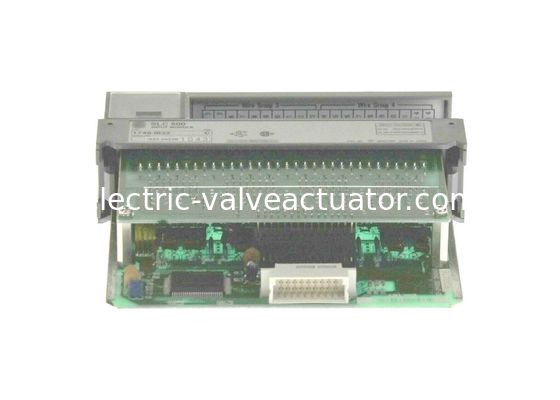

AB 1746-IB32, 24VDC ডুবে যাওয়া ইনপুট মডিউল, SLC 500 ইনপুট মডিউল

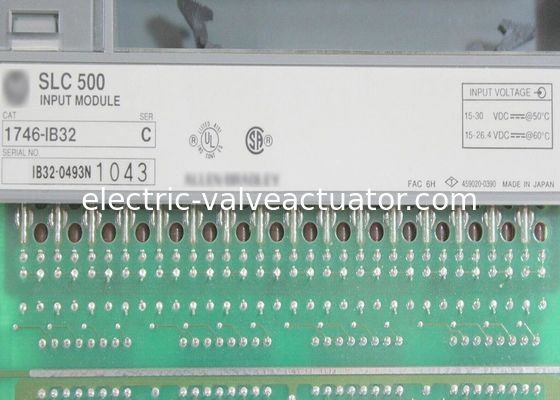

AB 1746-IB32 হল একটি SLC 500 ডিসক্রিট ইনপুট মডিউল। এই মডিউলটি 24VDC এর একটি নামমাত্র ভোল্টেজে এবং 15-30V DC @ 50 °C (122 °F) বা 15-26.4V DC @ 60 °C (140 °F) এর ভোল্টেজ পরিসরে কাজ করে। এই মডিউলটি সাধারণত সুইচ, সেন্সর,auxiliary কন্টাক্ট এবং অন্যান্য বাইনারি বা চালু/বন্ধ ডিভাইসগুলির মতো বৈদ্যুতিক ডিভাইসগুলির ইন্টারফেসের জন্য ব্যবহৃত হয়। এই মডিউলে এম্বেডেড 32 ইনপুট মডিউল চ্যানেলের মাধ্যমে সর্বোচ্চ বত্রিশ (32) ইনপুট সংকেত সংযুক্ত করা যেতে পারে।

1746-IB32 হল একটি একক স্লট মডিউল যা RSLogix 500 প্রোগ্রামিং সফটওয়্যার ব্যবহার করে কনফিগার করা হয়। এটি যেকোনো SLC 500 প্রসেসরের সাথে ব্যবহারের জন্য উপযুক্ত, আদর্শভাবে SLC 500 মডুলার স্টাইল হার্ডওয়্যারের সাথে। এটি কন্ট্রোলারের সাথে, অথবা একটি এক্সপেনশন I/O র‍্যাকে বা একটি রিমোট I/O চ্যাসিসে একটি SLC 500 কমিউনিকেশন অ্যাডাপ্টারের সাথে স্থানীয়ভাবে ইনস্টল করার সমর্থন করে। এটি সরাসরি 1746 চ্যাসিসের যেকোনো উপলব্ধ স্লটে ইনস্টল হয়, স্লট 1 বাদে যা SLC 500 কন্ট্রোলারের জন্য সংরক্ষিত।

1746-IB32-এর ব্যাকপ্লেন কারেন্ট ড্র 5VDC-তে 50 mA, সর্বোচ্চ অফ-স্টেট ইনপুট ভোল্টেজ 5VDC, 24V DC-তে 5.1 mA এর নামমাত্র ইনপুট কারেন্ট, 1.5 mA এর সর্বোচ্চ অফ স্টেট ইনপুট কারেন্ট এবং চালু থেকে বন্ধ এবং বন্ধ থেকে চালু উভয় সংকেত পরিবর্তনের জন্য 8 ms এর সাধারণ সংকেত বিলম্ব।

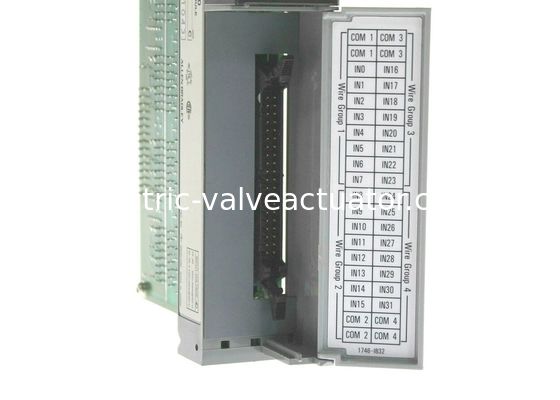

মডিউলটি ইনস্টল করার সময়, নিশ্চিত করুন যে চ্যাসিস থেকে পাওয়ার সরানো হয়েছে কারণ এই মডিউলটি পাওয়ারের অধীনে অপসারণ এবং সন্নিবেশ সমর্থন করে না (RIUP)। এটি একটি অপসারণযোগ্য টার্মিনাল ব্লক সহ আসে যা মডিউলের সাথে দূরবর্তী তারের সংযোগের অনুমতি দেয় সেইসাথে রক্ষণাবেক্ষণকে সহজ করে তোলে কারণ RTB একই ধরনের অন্য মডিউলে সন্নিবেশের অনুমতি দেয়।

1746-IB32 ব্যাকপ্লেন থেকে বিচ্ছিন্নতা প্রদান করে যা ব্যাকপ্লেন এবং I/O-এর মধ্যে 60 সেকেন্ডের জন্য 1500 ভোল্ট AC-তে পরীক্ষিত এবং এতে 1500 ভোল্ট AC ডাইইলেকট্রিক প্রতিরোধ ক্ষমতা রয়েছে। চালু অবস্থায় এর সার্কিটের সর্বনিম্ন ভোল্টেজ 15.0 ভোল্ট ডিসি এবং এর বন্ধ অবস্থায়, এটির সর্বোচ্চ ভোল্টেজ ড্রপ 5.0 ভোল্ট ডিসি এবং সর্বোচ্চ লিকিং কারেন্ট 1.5 mA। 1746-IB32 মডিউলের ইনপুট জুড়ে চালু এবং বন্ধ মোডে 3ms-এর সর্বোচ্চ সংকেত বিলম্ব সময় রয়েছে এবং এটির 24 ভোল্ট ডিসি নামমাত্র ভোল্টেজে 5.1 mA-এর একটি সামগ্রিক নামমাত্র ইনপুট কারেন্ট রয়েছে। 1746-IB32-এর অপারেটিং তাপমাত্রা 0 থেকে 60 ডিগ্রি সেলসিয়াসের (32 থেকে 140 ডিগ্রি সেলসিয়াস) মধ্যে 5 থেকে 95% নন-কনডেনসিং আর্দ্রতা এবং এটির 1G-এর একটি কার্যকরী কম্পন প্রতিরোধ ক্ষমতা রয়েছে 5 থেকে 200 হার্জে এবং 30G-এর একটি শক রেটিং।
