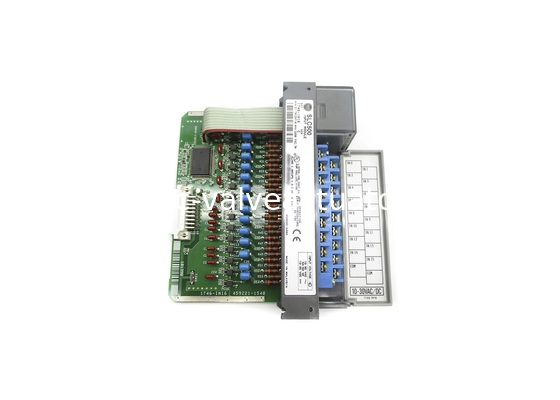

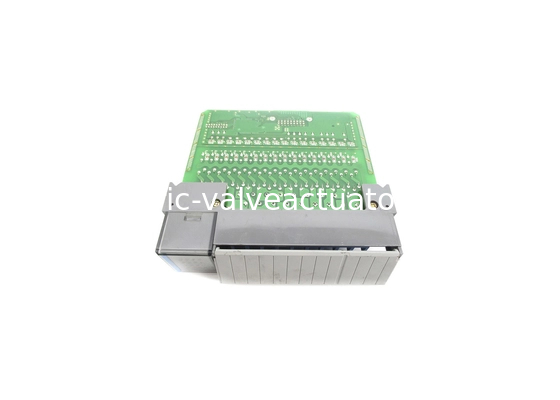

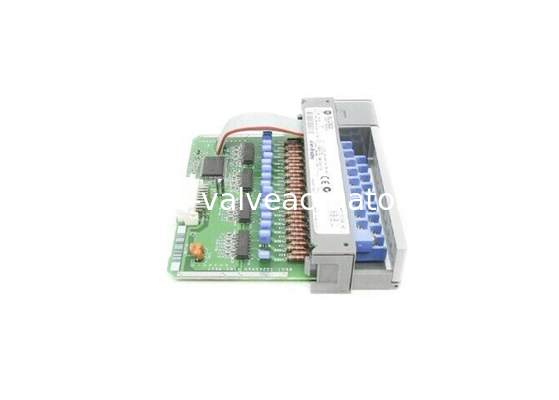

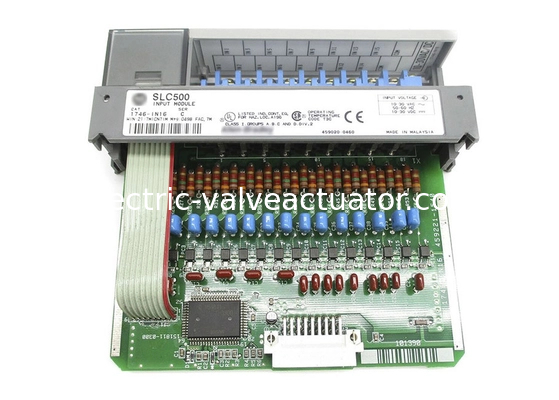

AB 1746-IN16, SLC 500 ডিজিটাল AC/DC ইনপুট মডিউল, 24 ভোল্ট AC/DC সিঙ্ক

AB 1746-IN16 একটি 24 VDC / 24VAC Sinking ইনপুট মডিউল।এই মডিউলটি ষোল (16) ডুবে যাওয়া চ্যানেলগুলির বৈশিষ্ট্যযুক্ত যা 10-30 ভিডিসি এবং ভিএসি ভোল্টেজ ব্যাপ্তিগুলির সাথে কাজ করে এমন পৃথক ইনপুট সংকেতগুলির সাথে ইন্টারফেস করতে ব্যবহার করা যেতে পারে.

ইনপুট মডিউলগুলি প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) দ্বারা প্রক্রিয়াটির সাথে ইন্টারফেস করতে ব্যবহৃত হয়। প্রতিটি পৃথক চ্যানেলের অ্যাক্টিভেশন ডিভাইসের প্রকৃত অবস্থা উপস্থাপন করে।এই মডিউলের প্রতিটি চ্যানেলে একটি বিশেষ LED সূচক রয়েছে যা চ্যানেলের সক্রিয় শক্তি আছে কিনা তা দৃশ্যমান প্রতিক্রিয়া প্রদান করেএই এলইডিগুলি ত্রুটি সমাধানের রেফারেন্স হিসাবেও ব্যবহার করা যেতে পারে কারণ এটি ক্ষেত্রের দিক থেকে আসা সংকেতটি মডিউলে পৌঁছেছে কিনা তা নিশ্চিত করে।

এই মডিউলটি 1746 এসএলসি চ্যাসিতে একটি একক স্লট দখল করে। এটি পিএলসি প্রসেসর বা একটি এসএলসি সম্প্রসারণ স্লটে স্থানীয় চ্যাসিতে ইনস্টল করা যেতে পারে।এটি সরাসরি সরবরাহকৃত পুরুষ সংযোগকারীগুলির মাধ্যমে চ্যাসিতে মাউন্ট করা হয় যা SLC 500 সিস্টেমের যে কোনও মডিউলের মতো চ্যাসির সাথে সংহত বাস সংযোগকারীদের সাথে সারিবদ্ধ.

এই মডিউল এসি এবং ডিসি ভোল্টেজের জন্য সামান্য ভিন্ন সংকেত বিলম্ব প্রদর্শন করে।ON থেকে OFF এবং OFF থেকে ON ট্রানজিশনে 25 এমএস সিগন্যাল বিলম্ব প্রদর্শিত হয় যখন DC সরবরাহের ভোল্টেজের জন্য ON থেকে OFF এবং OFF থেকে ON ট্রানজিশনের জন্য অভিজ্ঞ সিগন্যাল বিলম্ব উভয়ই 15 এমএস. এই মডিউলটি SLC 500 সিস্টেমের অংশ হিসাবে কনফিগার করার জন্য, এটি RSLogix 500 সফটওয়্যারের হার্ডওয়্যার কনফিগারেশনে চালু করা আবশ্যক।এই সফটওয়্যারটি এসএলসি 500 কন্ট্রোলার সিরিজের জন্য সাধারণ প্রোগ্রামিং সফটওয়্যার.
