GE FANUC IC697BEM711, বাস রিসিভার মডিউল, সিরিজ 90-70 ডিজাইন করা হয়েছে

GE FANUC IC697BEM711, বাস রিসিভার মডিউল, সিরিজ 90-70 ডিজাইন করা হয়েছে

ব্র্যান্ড নাম: GE
মডেল নম্বর: IC697BEM711
MOQ: 1
মূল্য: Negotiations
বিস্তারিত তথ্য
উৎপত্তি স্থল:
মার্কিন যুক্তরাষ্ট্র
সামঞ্জস্যতা:
IC697 PLC
স্থিতি LEDs:
3
স্লট প্রয়োজন:
1
ভোল্টেজ ইনপুট:
5 ভোল্ট ডিসি
বর্তমান ইনপুট:
0.8 Amps
প্যাকেজিং বিবরণ:
নতুন মূল বাক্স
পণ্যের বর্ণনা

GE FANUC IC697BEM711, বাস রিসিভার মডিউল, সিরিজ 90-70 ডিজাইন করা হয়েছে

পণ্যের বর্ণনা

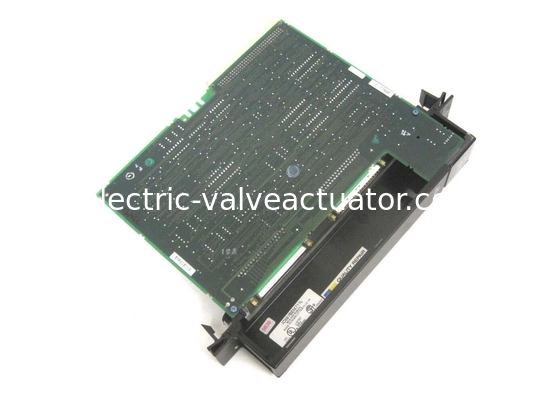

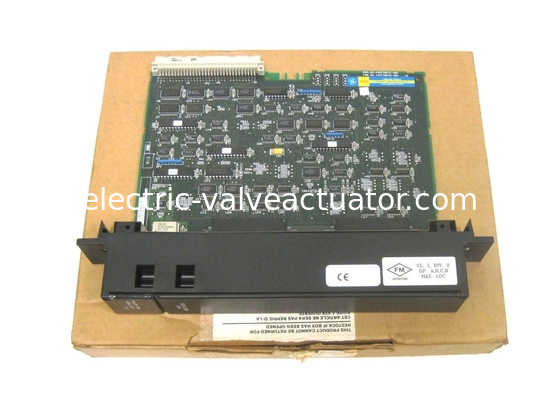

IC697BEM711 হল GE Fanuc দ্বারা ডিজাইন করা 90-70 সিরিজের একটি বাস রিসিভার মডিউল (BRM)। একটি উচ্চ-গতির সমান্তরাল বাস সম্প্রসারণ ইন্টারফেস হওয়ার কারণে, IC697BEM711 মূল র‍্যাক থেকে সর্বোচ্চ সাতটি অতিরিক্ত IC697 PLC র‍্যাক পর্যন্ত 50 ফুট পর্যন্ত ইন্টারকানেক্টিং কেবল সহ সম্প্রসারণের অনুমতি দেয়। IC697BEM711 সুবিধাজনক কনফিগারেশন সফ্টওয়্যার সহ আসে এবং কোনো DIP সুইচ-এর প্রয়োজন হয় না।

IC697BEM711 মডিউলের সর্বোচ্চ ওজন মাত্র 4 পাউন্ড এবং এতে দুটি সংযোগকারী সহ একটি একক স্লট রয়েছে। এটা মনে রাখা গুরুত্বপূর্ণ যে IC697BEM711 BRM সর্বদা স্লট 1-এ ইনস্টল করতে হবে। IC697BEM711-এর আরেকটি উল্লেখযোগ্য বৈশিষ্ট্য হল মডিউল, র‍্যাক এবং প্রয়োজনীয় I/O বাস টার্মিনেটর প্লাগের উপস্থিতি নির্দেশ করার জন্য LED-এর ব্যবহার। IC697BEM711 CPU-এর সাথে যোগাযোগের সম্ভাব্য ক্ষতির ক্ষেত্রে আউটপুট মডিউলগুলির শেষ অবস্থার কার্যক্রম ধরে রাখে। এটি র‍্যাকের মধ্যে একটি ত্রুটিপূর্ণ মডিউলের বিচ্ছিন্নতা এবং মেরামতেরও অনুমতি দেয়।

নোট: IC697 PLC সিস্টেম শুধুমাত্র একটি MS-DOS সফ্টওয়্যার প্রোগ্রাম বা উইন্ডোজ কার্যকারিতা ব্যবহার করে IC697BEM711 দিয়ে কনফিগার করা যেতে পারে। কনফিগারেশন সেটিংস নির্বাচন করার পরে, ব্যবহারকারীকে RCM উপস্থিত আছে কিনা তা নিশ্চিত করতে বলা হবে। কোনো ইনস্টলেশন করার আগে সর্বদা প্রোগ্রামার কন্ট্রোলার ইনস্টলেশন ম্যানুয়ালটি দেখুন।


IC697BEM711 সম্পর্কে

IC697BEM711 মডিউল একটি বাস রিসিভার মডিউল। IC697BEM711 মডিউলের বৈশিষ্ট্যগুলির মধ্যে রয়েছে একটি উচ্চ-গতির সমান্তরাল বাস সম্প্রসারণ ইন্টারফেস, 7টি সম্প্রসারণ র‍্যাকের জন্য সমর্থন, সিস্টেম ফল্ট আইসোলেশন, সহজ সফ্টওয়্যার কনফিগারেশন এবং মেশিনের শেষ অবস্থা ধরে রাখার জন্য সমর্থন। মডিউলের তিনটি LED সূচক মডিউলের অবস্থা, সেইসাথে বাস সম্প্রসারণ পোর্ট স্ট্যাটাস এবং সম্প্রসারণের স্থিতি প্রদান করে। IC697BEM711 মডিউল ব্যবহার করে, মোট 15 মিটার কেবল ব্যবহার করে সর্বোচ্চ 7টি অতিরিক্ত IC697 PLC র‍্যাক পর্যন্ত সম্প্রসারণ করা যেতে পারে। IC697BEM711 মডিউল PLC চ্যাসিসের একটি স্লট নেয়। মডিউলের সামনের প্যানেলে দুটি সংযোগকারী প্রদান করা হয়েছে: একটি সংযোগকারী আপস্ট্রিম বা CPU র‍্যাকের সাথে সংযোগ করতে ব্যবহৃত হয় এবং অন্য সংযোগকারীটি ডেইজি চেইন বিন্যাসের মাধ্যমে অতিরিক্ত সম্প্রসারণ র‍্যাকের সাথে সংযোগ করতে ব্যবহৃত হয়।


IC697BEM711 বাস রিসিভার মডিউলটি উইন্ডোজ বা MS-DOS প্রোগ্রামিং সফ্টওয়্যার ফাংশন ব্যবহার করে কনফিগার করতে হবে। মডিউলের বর্তমান প্রয়োজনীয়তা হল 0.8 Amps এবং মডিউলটির 5 Volts DC ইনপুট ভোল্টেজও প্রয়োজন। সম্প্রসারণ ইন্টারফেস প্রতি সেকেন্ডে 500 কিলোবাইট পর্যন্ত ডেটা প্রেরণ করতে পারে। সম্প্রসারণ ইন্টারফেসের সাথে 15 মিটার পর্যন্ত একটি কেবল ব্যবহার করা যেতে পারে। মডিউলটি VME স্ট্যান্ডার্ড C.1 সমর্থন করার জন্য ডিজাইন করা হয়েছে। মডিউলটি অর্ডার করার সময়, ক্যাটালগ নম্বর IC697ACC702 সহ টার্মিনেটর প্লাগও অর্ডার করা যেতে পারে। আরও, নিম্নলিখিত I/O কেবলগুলি অর্ডার করা যেতে পারে: ক্যাটালগ নম্বর IC600WD005A সহ একটি 5-ফুট কেবল, ক্যাটালগ নম্বর IC600WD010A সহ একটি 10-ফুট কেবল, ক্যাটালগ নম্বর IC600WD025A সহ একটি 25-ফুট কেবল এবং ক্যাটালগ নম্বর IC600WD050A সহ একটি 50-ফুট কেবল। IC697BEM711 মডিউলটি তার জন্য মনোনীত স্লটে ঢোকানোর আগে সিস্টেমের পাওয়ার বন্ধ করতে হবে।


প্রযুক্তিগত বৈশিষ্ট্য


মডিউল প্রকার: বাস রিসিভার
কার্যকর ডেটা হার: 500 Kbytes/sec
কেবল এর অনুমোদিত দূরত্ব: 50 ফুট
আলাদা পয়েন্ট উপলব্ধ: N/A
সিরিয়াল পোর্ট: 2
বর্তমান প্রয়োজন: 0.8 Amps




প্রযুক্তিগত তথ্য

স্পেসিফিআইসিটিআইএন


এস 5V বাস থেকে প্রয়োজনীয় কারেন্ট
0.8 amps
সম্প্রসারণ ইন্টারফেস স্পেসিফিকেশন সর্বোচ্চ তারের দৈর্ঘ্য
50 ফুট (15 মিটার) কার্যকর ডেটা হার
500Kbytes / sec বৈদ্যুতিক বিচ্ছিন্নতা
অ-বিচ্ছিন্ন ডিফারেনশিয়াল যোগাযোগ। VME



GE FANUC IC697BEM711, বাস রিসিভার মডিউল, সিরিজ 90-70 ডিজাইন করা হয়েছে 0

সিস্টেমটি VME স্ট্যান্ডার্ড C.1 সমর্থন করার জন্য ডিজাইন করা হয়েছে
