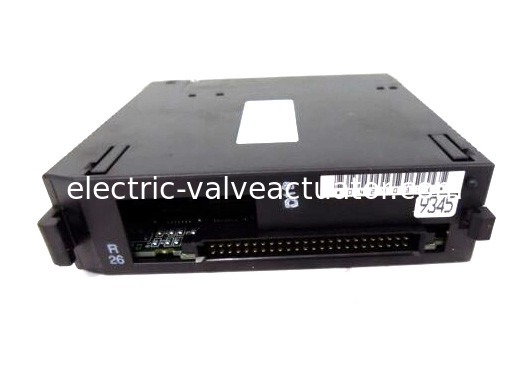

GE FANUC IC693CPU341, 90-30 সিরিজ, 20 মেগাহার্টজ CPU মডিউল

GE FANUC IC693CPU341, 90-30 সিরিজ, 20 মেগাহার্টজ CPU মডিউল

ব্র্যান্ড নাম: GE
মডেল নম্বর: IC693CPU341
MOQ: 1
মূল্য: Negotiations
বিস্তারিত তথ্য
উৎপত্তি স্থল:
মার্কিন যুক্তরাষ্ট্র
ঘড়ির গতি:
20 মেগাহার্টজ
ব্যবহারকারীর মেমরি:
80 কিলোবাইট
মাইক্রোপ্রসেসর:
90C188XL
ভোল্টেজ ইনপুট:
5 ভোল্ট ডিসি
বর্তমান অঙ্কন:
490 মিলিঅ্যাম্প
সিরিয়াল পোর্ট:
1
প্যাকেজিং বিবরণ:
নতুন মূল বাক্স
পণ্যের বর্ণনা

GE FANUC IC693CPU341, 90-30 সিরিজ, 20 মেগাহার্টজ CPU মডিউল

পণ্যের বর্ণনা


সাধারণঃআইসি৬৯৩সিপিইউ৩৪১ মডিউল, জিই ফ্যানুক ৯০-৩০ সিরিজের একটি সদস্য, এটি একটি একক স্লট সিপিইউ মডিউল যা ৫টি বেসপ্লেট দিয়ে সজ্জিত।এটিতে 1 সিপিইউ বেসপ্লেট ছাড়াও 4 টি রিমোট এবং / অথবা সম্প্রসারণ বেসপ্লেট রয়েছেএটি একটি 80C188XL প্রসেসর দিয়ে সজ্জিত।

শক্তিঃএটি ২০ মেগাহার্টজ গতিতে কাজ করে এবং +৫ ভিডিসি রেটযুক্ত পাওয়ার সাপ্লাই থেকে ৪৯০ মিলিঅ্যাম্পের লোড প্রয়োজন।মডিউলটি 0 থেকে 60 ডিগ্রি সেলসিয়াস (বা 32 থেকে 140 ডিগ্রি ফারেনহাইট) এর পরিবেষ্টিত তাপমাত্রা পরিসীমাতে কাজ করে.

স্মৃতিঃএই সিপিইউ এর সাধারণ ক্যান রেট হল 0.3 মিলিসেকেন্ড প্রতি 1 কে লজিক (এছাড়াও বুলিয়ান পরিচিতি হিসাবে পরিচিত) । সর্বোচ্চ ব্যবহারকারী প্রোগ্রাম মেমরির সাথে 80K বাইট,IC693CPU341 এর রেজিস্টার মেমরি (%R) 9999 শব্দের; 1280 বিটের ডিস্ক্রিট গ্লোবাল মেমরি (% জি), 1024 বিটের অভ্যন্তরীণ কয়েল (% এম), 256 বিটের আউটপুট (অস্থায়ী) কয়েল (% টি) এবং 128 বিটের সিস্টেম অবস্থা রেফারেন্স (% এস, % এসএ, % এসবি সহ)%SC যার প্রতিটিতে 32 বিট রয়েছে).

I/O:অ্যানালগ ইনপুট (% এআই) এবং আউটপুট (% একিউ) যথাক্রমে 1024 এবং 256 শব্দ। বিচ্ছিন্ন ইনপুট (% আই) এবং আউটপুট (% কিউ) প্রতিটি 512।এটিতে 16 টি শব্দ (% SR) সিস্টেম রেজিস্টার রয়েছে যা শুধুমাত্র রেফারেন্স টেবিল দেখার জন্য ব্যবহৃত হয় এবং ব্যবহারকারী লজিক প্রোগ্রামে উল্লেখ করা যায় না.

বিশেষঃএই সিপিইউতে একটি একক অন্তর্নির্মিত সিরিয়াল পোর্ট রয়েছে, যার জন্য সিস্টেমে ব্যবহৃত পিএলসি পাওয়ার সাপ্লাইতে একটি সংযোগকারী প্রয়োজন। পোর্টটি এসএনপি / এসএনপি-এক্স স্লেভ প্রোটোকলগুলিকে সমর্থন করে।IC693CPU341 এর PCM/CCM সামঞ্জস্য আছে, যদিও, এটিকে এসএনপি / এসএনপি-এক্স মাস্টার, সিসিএম, বা আরটিইউ দাস সমর্থন সমর্থন করার জন্য একটি সিএমএম মডিউল প্রয়োজন। এটিকে আরটিইউ মাস্টার সমর্থন করার জন্য একটি পিসিএম মডিউলও প্রয়োজন।

ল্যানঃIC693CPU341 এর একটি স্থানীয় এলাকা নেটওয়ার্ক (LAN) ইনস্টল করা আছে। এই বৈশিষ্ট্যটি CUP কে বিভিন্ন বিকল্প মডিউল যেমন FIP, Profibut, multidrop, Ethernet, GBC, GMC এবং GCM + বিকল্প মডিউল সমর্থন করতে দেয়।এর প্রাথমিক সংস্করণে RAM এবং মেমরি স্টোরেজ জন্য ঐচ্ছিক EPROM বা EEPROM রয়েছে. নতুন সংস্করণ, হার্ডওয়্যার সংস্করণ IC693CPU341-J এবং ফার্মওয়্যার রিলিজ 4 দিয়ে শুরু।61, শুধুমাত্র অতিরিক্ত মেমরির প্রয়োজনের জন্য RAM এবং ঐচ্ছিক ফ্ল্যাশ সমর্থন করে।

টেকনিক্যাল স্পেসিফিকেশন


প্রসেসর গতি ২০ মেগাহার্টজ
I/O পয়েন্ট 512
রেজিস্টার মেমরি 19.9 কেবিটাইট
ফ্লোটিং পয়েন্ট গণিত না.
16 বিআইটি সিস্টেম হ্যাঁ।
প্রসেসর

80C188XL




প্রযুক্তিগত তথ্য


CPU341 ক্যাটালগ নম্বর IC693CPU341


সিপিইউ প্রকার একক স্লট সিপিইউ মডিউল
প্রতি সিস্টেমে মোট বেসপ্লেট 5 (1 CPU বেসপ্লেট + 4 এক্সপেনশন এবং/অথবা রিমোট)
পাওয়ার সাপ্লাই থেকে প্রয়োজনীয় লোড +৫ ভিডিসি সরবরাহ থেকে ৪৯০ মিলিঅ্যাম্পিয়ার
প্রসেসর গতি ২০ মেগাহার্টজ
প্রসেসর প্রকার 80C188XL
অপারেটিং তাপমাত্রা 0 থেকে 60 ডিগ্রি সেলসিয়াস (32 থেকে 140 ডিগ্রি ফারেনহাইট) পরিবেশে
সাধারণ স্ক্যান রেট 0.৩ মিলিসেকেন্ড প্রতি ১ কে লজিক (বুলিয়ান যোগাযোগ)
ইউজার প্রোগ্রাম মেমরি (সর্বোচ্চ) 80K বাইট

ডিস্ক্রিট ইনপুট পয়েন্ট - %I

ডিস্ক্রিট আউটপুট পয়েন্ট - %Q

512

512

ডিস্ক্রিট গ্লোবাল মেমরি - %G ১২৮০ বিট
অভ্যন্তরীণ কয়েল - %M ১০২৪ বিট
আউটপুট (অস্থায়ী) কয়েল - %T ২৫৬ বিট
সিস্টেম অবস্থা রেফারেন্স - % S ১২৮ বিট (%S, %SA, %SB, %SC - প্রতিটি ৩২ বিট)
রেজিস্টার মেমরি - % R ৯৯৯৯ শব্দ
অ্যানালগ ইনপুট - %AI ১০২৪ শব্দ
অ্যানালগ আউটপুট - %AQ ২৫৬ শব্দ
সিস্টেম রেজিস্টার (শুধুমাত্র রেফারেন্স টেবিল দেখার জন্য; ব্যবহারকারীর লজিক প্রোগ্রামে রেফারেন্স করা যাবে না) ১৬টি শব্দ (%SR)
টাইমার/মিটার >২০০০
শিফট নিবন্ধন হ্যাঁ
অন্তর্নির্মিত বন্দর 1 (পিএলসি পাওয়ার সাপ্লাইতে সংযোগকারী ব্যবহার করে) । এসএনপি / এসএনপি-এক্স স্লেভ প্রোটোকল সমর্থন করে। এসএনপি / এসএনপি-এক্স মাস্টার, সিসিএম, বা আরটিইউ স্লেভ সাপোর্টের জন্য সিএমএম মডিউল প্রয়োজন; আরটিইউ মাস্টার সাপোর্টের জন্য পিসিএম মডিউল।
যোগাযোগ ল্যান- মাল্টি-ড্রপ সাপোর্ট করে। ইথারনেট, এফআইপি, প্রোফিবাস, জিবিসি, জিসিএম, জিসিএম+ অপশন মডিউলও সাপোর্ট করে।
ওভাররাইড হ্যাঁ
ব্যাটারি সাপোর্ট ঘড়ি হ্যাঁ
বিরতি হ্যাঁ
মেমরি স্টোরেজের ধরন RAM এবং প্রাথমিক সংস্করণের জন্য ইপ্রিওম বা EEPROM। হার্ডওয়্যার সংস্করণ IC693CPU341-J এবং ফার্মওয়্যার রিলিজ 4 দিয়ে শুরু করে।61, শুধুমাত্র র্যাম এবং ঐচ্ছিক ফ্ল্যাশ সমর্থিত।
PCM/CCM সামঞ্জস্য হ্যাঁ
