ব্র্যান্ড নাম: | GE |
মডেল নম্বর: | IC697CHS791 |
MOQ: | 1 |
মূল্য: | Negotiations |

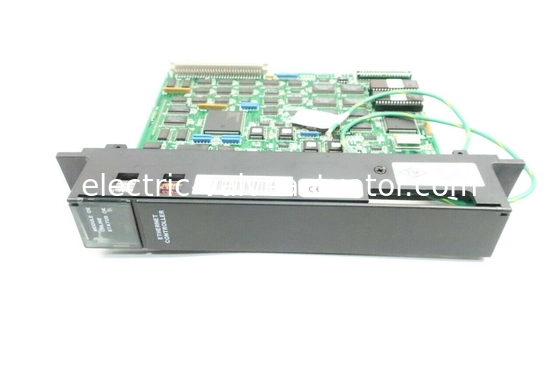

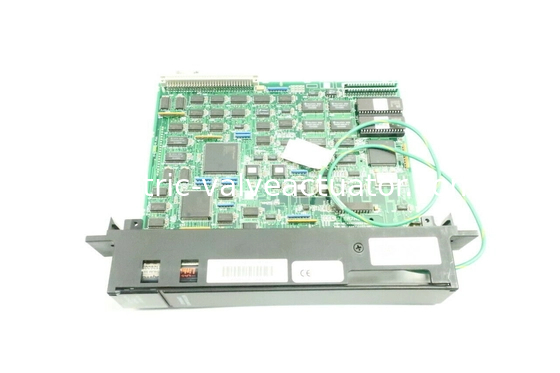

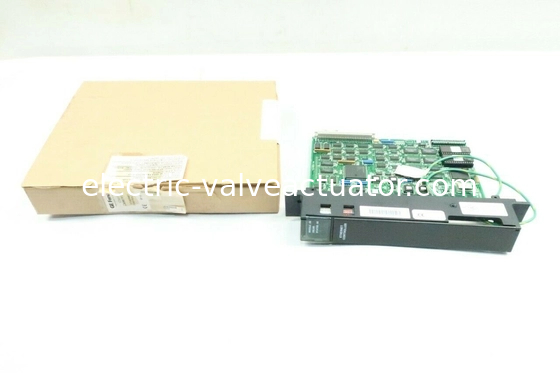

IC697CMM741 হল 90-70 সিরিজের একটি ইথারনেট প্রোগ্রামযোগ্য কন্ট্রোলার। IC697CMM741 কন্ট্রোলার IC651 ফ্যাক্টরি ল্যান হার্ডওয়্যার এবং সফ্টওয়্যার পণ্য পরিবারের সদস্য। এই গ্রুপটি অটোমেশন কন্ট্রোলারগুলিকে ইন্টারকানেক্ট করার জন্য উচ্চ পারফরম্যান্স সমাধান সরবরাহ করে। IC697CMM741 কন্ট্রোলারটি IC697 PLC র্যাকের একটি স্লটে প্লাগ করার জন্য ডিজাইন করা হয়েছে। IC697CMM741 কন্ট্রোলার IEEE 802.3 CSMA/CD ল্যানের সাথে সরাসরি PLC সংযোগের অনুমতি দেয়। এটি একটি স্ট্যান্ডার্ড 15-পিন AUI পোর্ট সংযোগ দিয়ে সজ্জিত এবং IC697 কন্ট্রোলারের জন্য ডিজাইন করা হয়েছে। একজন ব্যবহারকারী একটি AUI বা ট্রান্সসিভার কেবল সরবরাহ করতে পারেন। এটি PLC র্যাকে একটি একক স্লট ব্যবহার করে এবং সফ্টওয়্যার লোড এবং/অথবা আপগ্রেড করা সহজ। এছাড়াও, পাওয়ার আউটএজের সময় কমপক্ষে ছয় মাসের জন্য সফ্টওয়্যার সংরক্ষিত থাকে।
IC697CMM741 কন্ট্রোলারটি PLC র্যাকে ইনস্টল করার সময়, র্যাক থেকে পাওয়ার বন্ধ করা উচিত। সামনের কভারটি সামনের দিকে এবং কব্জাটি ডান দিকে রেখে ব্যাটারিটি সংযুক্ত করুন। ব্যাটারি কেবলের ট্যাবটি বোর্ডের পৃষ্ঠ থেকে দূরে মুখ করা উচিত। একবার ব্যাটারিটি সংযোগকারীগুলির একটির সাথে সংযুক্ত হয়ে গেলে, লক করতে কেবল নিচে চাপুন। কন্ট্রোলারটিকে উপযুক্ত স্লটে ঢোকান (সাধারণত CPU বা BTM-এর ডানদিকে প্রথম স্লট। লক করার সময় বোর্ডটিকে জোর করবেন না। এটা মনে রাখা গুরুত্বপূর্ণ যে ইথারনেট কন্ট্রোলারটি সঠিকভাবে কাজ করবে না যদি এর বাম দিকে খালি স্লট থাকে। সতর্কতা: সবুজ গ্রাউন্ড তারটি অবশ্যই র্যাকের চেসিসের সাথে নিরাপদে বেঁধে রাখতে হবে এবং ল্যানের কার্যকারিতা নিশ্চিত করতে র্যাকটিকে গ্রাউন্ড করতে হবে।
IC697CMM741 ইন্টারফেস ডিভাইসটি GE Fanuc দ্বারা তার সিরিজ 90-70 পণ্য লাইনে TCP/IP ইথারনেট ল্যান ডিভাইস বা GE সিরিজ 90-70 MMS ডিভাইসের জন্য একটি ইন্টারফেস হিসাবে তৈরি করা হয়েছে। IC697CMM741 ইন্টারফেস একটি ইথারনেট কন্ট্রোলারও এবং এটি IEEE 802.3 CSMA/CD ল্যানের মতো সরাসরি PLC-কে ল্যানের সাথে সংযুক্ত করতে পারে। এই ইথারনেট কন্ট্রোলারটি GE সিরিজ 90-70 IC 697 প্রোগ্রামযোগ্য কন্ট্রোলারগুলির জন্য তৈরি করা হয়েছে এবং এটি নিরাপদে মাউন্ট করার জন্য PLC র্যাকে শুধুমাত্র 1টি স্লটের প্রয়োজন। IC697CMM741 ইথারনেট কন্ট্রোলার যে সফ্টওয়্যার ব্যবহার করে তা RAM-এর মাধ্যমে সহজেই লোড বা আপগ্রেড করা যেতে পারে এবং কন্ট্রোলারটি পাওয়ার আউটএজের পরেও কমপক্ষে 6 মাস তার সফ্টওয়্যার ধরে রাখতে পারে। এটি যে সফ্টওয়্যার ব্যবহার করতে পারে তার মধ্যে রয়েছে TCP/IP এবং MMS/OSI কমিউনিকেশন সফ্টওয়্যার, সম্পূর্ণ উইন্ডোজ এবং ডস প্রোগ্রামিং এবং কমিউনিকেশন সফ্টওয়্যার এবং ব্যাপক ডায়াগনস্টিক্স এবং স্টেশন ব্যবস্থাপনার জন্য তৈরি করা সফ্টওয়্যার।
GE সিরিজ 90-70 IC697CMM741 ইথারনেট কন্ট্রোলার এবং ইন্টারফেস একটি ব্যবহারকারী-সরবরাহিত ট্রান্সসিভার কেবল বা একটি AUI (অ্যাট্যাচমেন্ট ইউনিট ইন্টারফেস) কেবলের মাধ্যমে তার স্ট্যান্ডার্ড ডি-টাইপ সংযোগকারীর মাধ্যমে একটি ট্রান্সসিভার ডিভাইসের সাথে সংযোগ করতে পারে যাতে 15টি পিন রয়েছে। কেবল এবং ট্রান্সসিভার হল কিভাবে ইথারনেট কন্ট্রোলার তার সংযোগটি ইথারনেট ল্যানের সাথে তৈরি করে। ব্যবহারকারীরা তার 3টি LED-এর মাধ্যমে কন্ট্রোলারের ইন্টারফেসের স্থিতি নিরীক্ষণ করতে পারে। IC697CMM741 ইথারনেট কন্ট্রোলারের RAM ব্যাকআপের জন্য একটি ব্যাটারি ব্যবহার করে এবং RAM সমস্ত যোগাযোগ সফ্টওয়্যার সংরক্ষণ করে। এই কন্ট্রোলার এবং ইন্টারফেস ডিভাইসে ROM এবং ফার্মওয়্যারও রয়েছে যা এটি ব্যবহার করে এমন মৌলিক ফাংশন, কনফিগারেশন সফ্টওয়্যার এবং ডায়াগনস্টিক্স বৈশিষ্ট্যগুলি সংরক্ষণ করে।
বিদ্যুৎ খরচ (সাধারণ): মেমরি ধরে রাখা: |
পাওয়ার খরচ জন্য মহিলা, অন্তর্ভুক্ত বহিরাগত RS-232 লোড এবং মহিলা, Vdc. +5 Vdc 1.00A Vdc 1.00A 0.5 A একটি অন-বোর্ড ব্যাটারি ব্যাকআপ পাওয়ার (কমপক্ষে CPU র্যাক থেকে মাস) যখন পাওয়ার সরানো হয় CPU র্যাক থেকে যেটিতে ইথারনেট কন্ট্রোলার মহিলা, শারীরিক মাত্রা: সার্কিট বোর্ড: মাউন্টিং: মহিলা, 6.3 x 9.19 ইঞ্চি (160 x 233 মিমি)। একটি IC697 PLC র্যাকে একটি একক স্লট দখল করে। |
মডিউলটি IC697 CPU র্যাকে |
CPU বা BTM-এর ডানদিকে প্রথম মহিলা, স্লটে - করা হয়। (বাস মহিলা, মডিউল যদি রিমোট র্যাক) মহিলা, LED সূচক: মডিউল ঠিক আছে, অনলাইন, ট্রান্সসিভার মহিলা, - রিস্টার্ট পুষ্প বাটন এবং ব্যাটারি সংযোগকারী - বোর্ডের IEEE 802.2 লজিক্যাল লিঙ্ক কন্ট্রোল ক্লাস I প্রান্তকব্জাযুক্ত দরজার IEEE 802.2 লজিক্যাল লিঙ্ক কন্ট্রোল ক্লাস I সিরিয়াল এবং পোর্ট - IEEE 802.2 লজিক্যাল লিঙ্ক কন্ট্রোল ক্লাস I জিএসএম) - ট্রান্সসিভার পোর্ট: 15-পিন মহিলা, ডি-সংযোগকারী (ইথারনেট IEEE 802.3 CSMA/CD মিডিয়াম অ্যাক্সেস কন্ট্রোল 10Mbps সিরিয়াল পোর্ট: RS-232 DTE, 9600 bps এবং IEEE 802.2 লজিক্যাল লিঙ্ক কন্ট্রোল ক্লাস I জন্য) ল্যান (নেটওয়ার্ক জিএসএম এবং/অথবা IC641-ইথারনেট প্রোগ্রামার) IEEE 802.2 লজিক্যাল লিঙ্ক কন্ট্রোল ক্লাস I IEEE 802.3 CSMA/CD মিডিয়াম অ্যাক্সেস কন্ট্রোল 10Mbps সিরিয়াল পোর্ট: RS-232 DTE, 9600 bps ট্রান্সসিভার পোর্ট: ইথারনেট, IEEE 802.3 CSMA/CD, ট্রান্সসিভার SQE অবশ্যই সক্রিয় করতে হবে।
|
