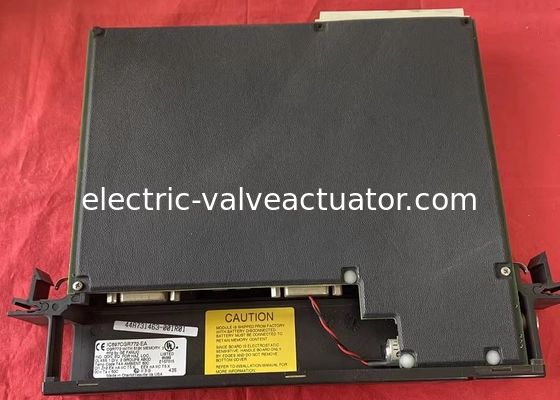

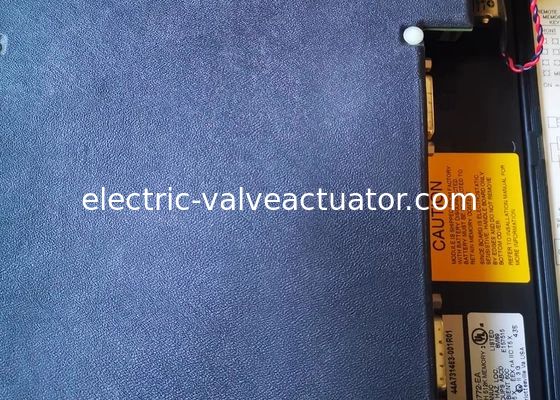

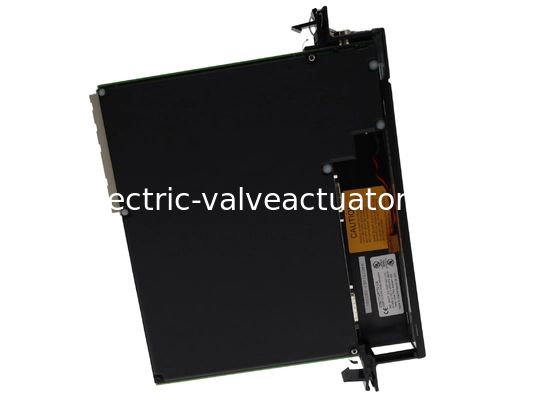

জিই ফ্যানুক আইসি 697 সিজিআর 772 হট স্ট্যান্ডবাই জিনিয়াস ডুয়াল বাস সিপিইউ 486 ডিএক্স 4 2 কে বিচ্ছিন্ন আই / ও 512 কে বাইট

আইসি৬৯৭সিজিআর৭৭২ একটি হট স্ট্যান্ডবাই, ডুয়াল বাস সেন্ট্রাল প্রসেসিং ইউনিট (সিপিইউ) মডিউল যা সিরিজ ৯০-৭০ প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) প্ল্যাটফর্মের অন্তর্গত।মূলত GE Fanuc Automation দ্বারা নির্মিত, মডিউলটি এখন একটি অধিগ্রহণের পরে এমারসন অটোমেশনের অংশ।এটা বিশেষভাবে উচ্চ প্রাপ্যতা এবং ত্রুটি সহনশীলতা প্রয়োজন অ্যাপ্লিকেশন জন্য ডিজাইন করা হয় -- যখন অন্য একই CPU এর সাথে জুড়ি, এটি মূল অপ্রয়োজনীয় ক্ষমতা প্রদান করেঃ বাম্পলেস ট্রান্সফার, স্বয়ংক্রিয় সিঙ্ক্রোনাইজেশন, অপ্রয়োজনীয় ব্যাকআপ যোগাযোগ, এক-স্ক্যান সুইচিং, এবং ব্যর্থতার একক পয়েন্টগুলি নির্মূল করা।

আইসি৬৯৭সিজিআর৭৭২ এর মূল অংশে একটি এমবেডেড ৮০৪৮৬ডিএক্স৪ মাইক্রোপ্রসেসর রয়েছে যা ৯৬ মেগাহার্জ গতিতে চলে। এটি বুলিয়ান এক্সিকিউশন টাইম ০ অর্জন করে।4 মাইক্রোসেকেন্ড প্রতি বুলিয়ান ফাংশন এবং 32-বিট ভাসমান বিন্দু গণিত গণনা সমর্থন করে - জটিল শিল্প অ্যাপ্লিকেশনগুলির দক্ষ হ্যান্ডলিং সক্ষম করেমডিউলটি ৫.৯ মিলিসেকেন্ডের দ্রুত স্ক্যানের সময় নিয়ে গর্ব করে, যা প্রতিক্রিয়াশীল রিয়েল-টাইম নিয়ন্ত্রণ নিশ্চিত করে।

• স্মৃতিঃIC697ACC701 লিথিয়াম ব্যাটারি দ্বারা রক্ষণাবেক্ষণ করা ব্যাটারি-সমর্থিত সিএমওএস র্যাম সহ 512 কেবি র্যান্ডম অ্যাক্সেস মেমরি (RAM) দিয়ে সজ্জিত। এই প্রতিস্থাপনযোগ্য ব্যাটারিটি মডিউলের তারিখ এবং সময়ও সংরক্ষণ করে.একটি অন্তর্নির্মিত মেমরি সুরক্ষা সুইচ সক্ষম হলে মেমরির বিষয়বস্তুর অনিচ্ছাকৃত পরিবর্তন রোধ করে।
• I/O হ্যান্ডলিং:এটি ২,০৪৮টি ডিস্ক্রিট ইনপুট, ২,০৪৮টি ডিস্ক্রিট আউটপুট এবং ৮,০০০টি অ্যানালগ আই/ও সমর্থন করে, যা এটিকে বড় আকারের অটোমেশন সেটআপের জন্য উপযুক্ত করে তোলে।এটি সমস্ত GE Fanuc IC660/IC661 এবং IC697 I/O পণ্যগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, যা সম্পূর্ণ, নমনীয় অটোমেশন সমাধান বাস্তবায়ন করতে সক্ষম।

IC697CGR772 পয়েন্ট-টু-পয়েন্ট এবং মাল্টি-ড্রপ সংযোগগুলিকে সমর্থন করার জন্য বহুমুখী যোগাযোগের বিকল্পগুলি সরবরাহ করেঃ

• সিরিয়াল পোর্টঃ1x RS232 পোর্ট এবং 2x RS485 ইন্টারফেস (উভয় RS485 পোর্ট মডিউলের সামনের প্যানেলে অবস্থিত) । সমস্ত সিরিয়াল পোর্ট নেটিভভাবে জিই এসএনপি প্রোটোকল সমর্থন করে।
• নেটওয়ার্ক পোর্টঃনেটওয়ার্ক সংযোগের জন্য একটি RJ45 পোর্ট অন্তর্ভুক্ত করা হয়েছে।
• কনফিগারেশনঃসিপিইউ সহজেই সেটআপ এবং প্রোগ্রামিংয়ের জন্য একটি ব্যক্তিগত কম্পিউটারে সংযুক্ত করা যেতে পারে। প্রোগ্রামিং উইন্ডোজ অপারেটিং সিস্টেমে চলমান এমএস-ডস-ভিত্তিক সফ্টওয়্যার দ্বারা সমর্থিত।

• ম্যানুয়াল স্যুইচিংঃএকটি বিশেষ বৈশিষ্ট্য নমনীয় নেটওয়ার্ক পরিচালনার জন্য যোগাযোগ মডিউলগুলির মধ্যে ম্যানুয়াল সুইচিংয়ের অনুমতি দেয়।
• অপারেশন মোডঃএকটি 3-পজিশন সুইচ অপারেটরদের দ্রুত মডিউলটির অপারেটিং মোড সামঞ্জস্য করতে সক্ষম করে (যেমন, রান / স্টপ) ।

মডিউলটির সামনের অংশটি 7 টি এলইডি সূচক দিয়ে সজ্জিত, যা বিভিন্ন সিস্টেমের অবস্থা এবং ইভেন্টগুলিতে রিয়েল-টাইম দৃশ্যমানতা সরবরাহ করে (উদাহরণস্বরূপ, শক্তি, যোগাযোগ, ত্রুটির অবস্থা) ।মডিউল ওকে এলইডি ব্যাটারি স্বাস্থ্য মনিটর হিসেবে কাজ করে: যদি কম ব্যাটারি সনাক্ত করা হয়, এলইডি চালু হওয়ার পরে জ্বলতে থাকবে না।
