পণ্যের বিবরণ:
প্রদান:
|
লক্ষণীয় করা: | gate check valve,power plant valves |
---|

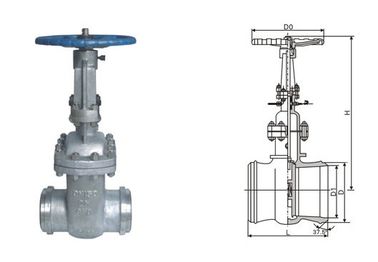

ডিসি / Z64H পাইপলাইন ঢালাই এবং ঢালাই দ্বারা সিল ইস্পাত গেট ভালভ জল
প্রধান strucure বৈশিষ্ট্য এবং ব্যবহার
1.ভালভ এর বোনাস প্যাকিং এর চেম্বার একটি জল-সিল করা গঠন, যা, যখন 0.6-1MPa জল চাপ মুখপাত্র মধ্যে যায়, সিস্টেমের সাথে সিস্টেম নিশ্চিত করার জন্য বায়ু থেকে বিচ্ছিন্ন করতে পারেন একটি ভাল লিক প্রমাণহীনতা |
2. মডিউল এস / জ z সিরিজ ডুয়াল-গেট দ্বৈত-দিক ইলাস্টিক sealings.being flesible এবং ব্যবহার দ্রুত খোলা এবং বন্ধ, নির্ভরযোগ্য sesling |
3. সহজ, কম্প্যাক্ট এবং reaso সক্ষম কাঠামো, overhaul সহজ এবং দীর্ঘ সময়ের |
4. পাইপলাইনে খোলা এবং বন্ধ ডিভাইস হিসাবে ব্যবহার করা হলে, এটি সম্পূর্ণরূপে খোলা বা সম্পূর্ণরূপে বন্ধ করা আবশ্যক রাষ্ট্র এবং প্রবাহ সমন্বয় জন্য ব্যবহার করা unallowed |
5. সংযোগের দুটি উপায়: চক্রের উন্নত পার্শ্ব এবং ঢালাই দ্বারা, দুটি ড্রাইভিং উপায়: ম্যানুয়ালি এবং electrically |
6. জল কাজ মাধ্যম সঙ্গে পাইপলাইন জন্য খোলা & বন্ধ ডিভাইস হিসাবে কাজ করতে উপযুক্ত, বাষ্প, তেল পণ্য এবং অ- ক্ষয়কারী গ্যাস, বিশেষ করে ভ্যাকুয়াম ঘনত্ব সিস্টেমের জন্য বাষ্প শক্তি palnts মধ্যে বাষ্প tufbine |
প্রধান সম্পত্তি এবং স্পেসিফিকেশন | ||||||
পিএন (এমপিএ) নামহীন চাপ | পিএন (এমপিএ) নামহীন চাপ | |||||
(MPa) শেল শক্তি পরীক্ষা | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
(এমপিএ) সীল পরীক্ষা | 1.5 | 2.4 | 3.8 | ছয় | 9.6 | 15.0 |
(MPa) ফিরে সীল পরীক্ষা | 1.1 | 1.8 | 2.8 | 4.4 | সাত | 11.0 |
লিক-প্রমাণীকরণ পরীক্ষা | 1.1 | 1.8 | 2.8 | 4.4 | সাত | 11.0 |
প্রযোজ্য | ||||||
প্রডাক্ট ক্লাসিফিকেশন | ℃ ওয়ার্কিং রেফার্টার | উপযুক্ত মাধ্যম | ||||
(সি) কার্বন ইস্পাত | ≤425 | Water.steam। তেল পণ্য অ ক্ষয়কারী গ্যাস | ||||
(আমি) মিশ্র ইস্পাত | ≤540 | |||||
প্রধান অংশ জন্য উপাদান | ||||||
পণ্যের ধরন | নামের অংশ | |||||
Body.bonnet। জোয়াল | ডাঁটা | ওয়ালজ গেট ডিস্ক সীল মুখ | Seatring সীল মুখ | জোয়াল বাদাম | বোঁচকা | |
(সি) কার্বন ইস্পাত | WCB | 1Cr13 বা 2Cr13 | Cr13 বেদাগ ইস্পাত বা কারবাইড খাদ | মরিচা রোধক স্পাত | আল ব্রোঞ্জ | নমনীয় গ্রাফাইট |
(আমি) মিশ্র ইস্পাত | WCB Cr5Mol | 20Cr1Mo1VA | কো-ভিত্তিক খাদ | কারবাইড খাদ | আল ব্রোঞ্জ | নমনীয় গ্রাফাইট |
প্রধান মাত্রা এবং ওজন
ডিএস / জেড 64 এইচ -16 সি, ২5 | ||||||||||
ডিএন (মিমি) নামমাত্র ব্যাস | এল | α | এইচ | করা | PN1.6 (এমপিএ) | PN2.5 (এমপিএ) | ||||
ডি | D1 | (কেজি) ওজন | ডি | D1 | (কেজি) ওজন | |||||
50 | 250 | 37 ° 30 ' | 334 | 250 | 58 | 50 | 19 | 64 | 49 | 23 |
65 | 270 | 37 ° 30 ' | 439 | 250 | 75 | 65 | 32 | 82 | 67 | 35 |
80 | 280 | 37 ° 30 ' | 495 | 300 | 91 | 79 | 34 | 95 | 77 | 37 |
100 | 300 | 37 ° 30 ' | 575 | 350 | 110 | 97 | 44 | 117 | 101 | 49 |
125 | 325 | 37 ° 30 ' | 587 | 350 | 136 | 121 | 75 | 144 | 126 | 78 |
150 | 350 | 37 ° 30 ' | 607 | 350 | 163 | 146 | 82 | 172 | 158 | 105 |
200 | 400 | 37 ° 30 ' | 740 | 400 | 223 | 202 | 158 | 223 | 202 | 160 |
250 | 450 | 37 ° 30 ' | 863 | 400 | 278 | 254 | 184 | 278 | 254 | 188 |
300 | 500 | 37 ° 30 ' | 990 | 400 | 330 | 305 | 245 | 330 | 305 | 249 |
350 | 550 | 37 ° 30 ' | 1137 | 500 | 382 | 352 | 492 | 382 | 352 | 497 |
400 | 600 | 37 ° 30 ' | 1523 | 500 | 432 | 399 | 588 | 432 | 399 | 592 |
450 | 650 | 37 ° 30 ' | 1618 | 600 | 485 | 451 | 683 | 485 | 451 | 688 |
500 | 700 | 37 ° 30 ' | 1657 | 600 | 535 | 501 | 846 | 535 | 499 | 853 |
600 | 800 | 37 ° 30 ' | 1746 | 700 | 636 | 601 | 1013 | 636 | 599 | 1020 |
টীকা: PN1.6 (16) ভালভ PN1.0 (10) হিসাবে ব্যবহার করা হয়। |
প্রধান মাত্রা এবং ওজন
নামীয় ব্যাস | এল | ডি | α | PN4.0 (এমপিএ) | PN6.4 (এমপিএ) | PN10.0 (এমপিএ) | |||||||||
D1 | এইচ | D0 | (কেজি) ওজন | D1 | এইচ | D0 | (কেজি) ওজন | D1 | এইচ | D0 | (কেজি) ওজন | ||||
50 | 250 | 64 | 37 ° 30 ' | 49 | 345 | 300 | 30 | 50 | 350 | 300 | 34 | 49 | 350 | 300 | 37 |
65 | 270 | 83 | 37 ° 30 ' | 67 | 441 | 300 | 38 | 66 | 447 | 300 | 41 | 64 | 447 | 300 | 44 |
80 | 280 | 96 | 37 ° 30 ' | 79 | 495 | 350 | 42 | 77 | 499 | 350 | 45 | 75 | 499 | 350 | 47 |
100 | 300 | 117 | 37 ° 30 ' | 101 | 575 | 350 | 52 | 99 | 582 | 400 | 55 | 97 | 582 | 400 | 57 |
125 | 325 | 144 | 37 ° 30 ' | 126 | 587 | 400 | 80 | 129 | 590 | 400 | 83 | 125 | 590 | 400 | 87 |
150 | 350 | 172 | 37 ° 30 ' | 152 | 607 | 400 | 107 | 150 | 611 | 450 | 110 | 145 | 611 | 450 | 113 |
200 | 400 | 223 | 37 ° 30 ' | 200 | 740 | 450 | 164 | 198 | 745 | 550 | 169 | 190 | 747 | 550 | 172 |
250 | 450 | 278 | 37 ° 30 ' | 252 | 863 | 550 | 191 | 246 | 867 | 650 | 195 | 236 | 869 | 650 | 198 |
300 | 500 | 330 | 37 ° 30 ' | 302 | 1008 | 650 | 254 | 194 | 1008 | 750 | 260 | 282 | 1013 | 750 | 265 |
350 | 550 | 382 | 37 ° 30 ' | 350 | 1142 | 750 | 499 | 342 | 1148 | 800 | 504 | 334 | 1148 | 850 | 508 |
400 | 650 | 432 | 37 ° 30 ' | 397 | 1527 | 850 | 598 | 387 | 1531 | 900 | 604 | 377 | 1533 | 950 | 610 |
প্রধান মাত্রা এবং ওজন
এস / Z44H-40 S / Z944H-40
নামীয় ব্যাস | এল | ডি | D1 | D2 গ্রাহকের | d6 | চ | খ | F2 | যম | Manuall | Electriecally | ||||
এইচ | D0 | (কেজি) ওজন | এইচ | বৈদ্যুতিক ডিভাইস | (কেজি) ওজন | ||||||||||
50 | 250 | 160 | 125 | 100 | 88 | 3 | 20 | 4 | 4-18 | 330 | 300 | 27 | 620 | DZW10 | 55 |
65 | 270 | 180 | 145 | 120 | 110 | 3 | 22 | 4 | 8-18 | 435 | 300 | 38 | 714 | DZW10 | 65 |
80 | 280 | 195 | 160 | 135 | 121 | 3 | 22 | 4 | 8-18 | 491 | 350 | 42 | 765 | DZW15 | 70 |
100 | 300 | 230 | 190 | 160 | 150 | 3 | 24 | 4.5 | 8-23 | 573 | 350 | 57 | 840 | DZW20I | 86 |
125 | 325 | 270 | 220 | 188 | 176 | 3 | 28 | 4.5 | 8-25 | 582 | 400 | 91 | 852 | DZW20I | 120 |
150 | 350 | 300 | 250 | 218 | 204 | 3 | 30 | 4.5 | 8-25 | 605 | 400 | 110 | 875 | DZW30 | 138 |
200 | 400 | 375 | 320 | 282 | 260 | 3 | 38 | 4.5 | 12-30 | 739 | 450 | 169 | 1015 | DZW30 | 200 |
250 | 450 | 445 | 385 | 345 | 313 | 3 | 42 | 4.5 | 12-34 | 862 | 550 | 207 | 1225 | DZW4 | 298 |
300 | 500 | 510 | 450 | 408 | 364 | 4 | 46 | 4.5 | 16-34 | 990 | 650 | 266 | 1371 | DZW60 | 383 |
350 | 550 | 570 | 510 | 465 | 422 | 4 | 52 | 5 | 16-34 | 1139 | 750 | 513 | 1507 | DZW90I | 601 |
400 | 600 | 655 | 585 | 535 | 474 | 4 | 58 | 5 | 16-41 | 1523 | 850 | 627 | 1912 | DZW120 | 866 |
প্রধান মাত্রা এবং ওজন
ডিএন (মিমি) নামমাত্র ব্যাস | এল | ডি | D1 | D2 গ্রাহকের | d6 | চ | খ | F2 | যম | Manuall | বৈদ্যুতিকভাবে | ||||
এইচ | করা | (কেজি) ওজন | এইচ | বৈদ্যুতিক ডিভাইস | (কেজি) ওজন | ||||||||||
DS / Z40H-64 DS / Z940H-64 | |||||||||||||||
50 | 250 | 175 | 135 | 105 | 88 | 3 | 26 | 4 | 4-23 | 237 | 300 | 30 | 622 | DZW10 | 58 |
65 | 280 | 200 | 160 | 130 | 110 | 3 | 28 | 4 | 8-23 | 441 | 300 | 41 | 714 | DZW15 | 69 |
80 | 310 | 210 | 170 | 140 | 121 | 3 | 30 | 4 | 8-23 | 496 | 350 | 45 | 765 | DZW20I | 73 |
100 | 350 | 250 | 200 | 168 | 150 | 3 | 32 | 4.5 | 8-25 | 578 | 400 | 62 | 840 | DZW20I | 90 |
125 | 400 | 295 | 240 | 202 | 176 | 3 | 36 | 4.5 | 8-30 | 588 | 400 | 97 | 852 | DZW30 | 124 |
150 | 450 | 340 | 280 | 240 | 204 | 3 | 38 | 4.5 | 8-34 | 610 | 450 | 115 | 875 | DZW30 | 142 |
200 | 550 | 405 | 345 | 300 | 260 | 3 | 44 | 4.5 | 12-34 | 744 | 550 | 172 | 1195 | DZW45 | 270 |
250 | 650 | 470 | 400 | 352 | 313 | 3 | 48 | 4.5 | 16-41 | 867 | 650 | 211 | 1225 | DZW60 | 317 |
300 | 750 | 530 | 460 | 412 | 364 | 4 | 54 | 4.5 | 16-41 | 996 | 750 | 271 | 1393 | DZW90O | 399 |
350 | 850 | 595 | 525 | 475 | 422 | 4 | 60 | 5 | 16-41 | 1142 | 850 | 518 | 1507 | DZW120I | 647 |
400 | 950 | 670 | 585 | 525 | 474 | 4 | 66 | 5 | 16-48 | 1537 | 900 | 633 | 2075 | DZW180 | 882 |
ডিএস / জেড 40 এইচ -100 ডিএস / জেড 9 40 এইচ -100 | |||||||||||||||
50 | 250 | 195 | 145 | 112 | 88 | 3 | 28 | 4 | 4-25 | 337 | 300 | 34 | 622 | DZW10 | 62 |
65 | 280 | 220 | 170 | 138 | 110 | 3 | 32 | 4 | 8-25 | 441 | 300 | 46 | 714 | DZW15 | 74 |
80 | 310 | 230 | 180 | 148 | 121 | 3 | 34 | 4 | 8-25 | 496 | 350 | 50 | 765 | DZW20I | 78 |
100 | 350 | 265 | 210 | 172 | 150 | 3 | 38 | 4.5 | 8-30 | 578 | 400 | 67 | 840 | DZW30I | 95 |
125 | 400 | 310 | 250 | 210 | 176 | 3 | 42 | 4.5 | 8-34 | 588 | 400 | 102 | 852 | DZW30 | 129 |
150 | 450 | 350 | 290 | 250 | 204 | 3 | 46 | 4.5 | 12-34 | 610 | 450 | 121 | 875 | DZW45 | 221 |
200 | 550 | 430 | 360 | 312 | 260 | 3 | 54 | 4.5 | 12-41 | 744 | 550 | 178 | 1195 | DZW60 | 235 |
250 | 650 | 500 | 430 | 382 | 313 | 3 | 60 | 4.5 | 12-41 | 867 | 650 | 217 | 1225 | DZW90I | 345 |
300 | 750 | 585 | 500 | 442 | 364 | 4 | 70 | 4.5 | 16-48 | 996 | 750 | 278 | 1393 | DZW120I | 409 |
350 | 850 | 655 | 560 | 498 | 422 | 4 | 76 | 5 | 16-54 | 1142 | 850 | 524 | 1507 | DZW180 | 773 |
400 | 950 | 715 | 620 | 558 | 474 | 4 | 80 | 5 | 16-54 | 1537 | 950 | 640 | 2075 | DZW250 | 892 |
