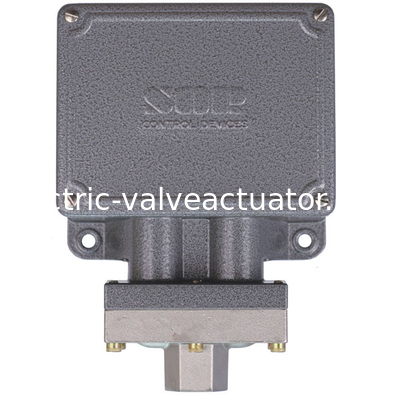

54NN-KK118-N4-B1A
চাপ এবং ভ্যাকুয়াম সুইচপ্রসেস অ্যাপ্লিকেশনের জন্য
এসওআর চাপ স্যুইচ
এই ক্যাটালগ মধ্যে SOR চাপ সুইচ হয় বিভিন্ন প্রসেস অ্যাপ্লিকেশনের জন্য উপযুক্ত।
স্ট্যান্ডার্ড ভিজা অংশ সহ মৌলিক মডেলগুলি হল সাধারণত বায়ু, তেল, জল এবং অ ক্ষয়কারী প্রক্রিয়াগুলির জন্য উপযুক্ত। দ্রুত নির্বাচন দেখুন
৪ এবং ৫ পৃষ্ঠায় নির্দেশিকা। সাধারণভাবে প্রয়োজনীয়তাগুলি নির্বাচন করে পূরণ করা যায় অপশনাল উপাদান, যেমন সুইচিং উপাদান, ডায়াফ্রাম সিস্টেম এবং চাপ পাতা ৩-এ কিভাবে অর্ডার করবেন দেখুন। অ্যাপ্লিকেশন কাস্টমাইজড বিশেষ প্রয়োজন হতে পারে।
আবহাওয়া প্রতিরোধী
মডেল নম্বর
|
সামঞ্জস্যযোগ্য পরিসীমা
ভ্যাকুয়াম-ও-চাপ in. Hg (in. wc)
|
52NN - K116 - M4 - B1A | (২০ - ০ - ২০)
|
52NN - K117 - M4 - B1A | (৪০ - ০ - ৪০)
|
54NN - K117 - M4 - B1A | ১৫-০-১৫
|
54NN - K118 - M4 - B1A | ৩০-০
|
56NN - K216 - M2 - F1A | ৩০-০-২০
|
56NN - K316 - M2 - F1A | ৩০-০-১৬০ |
স্ট্যান্ডার্ড নির্মাণ

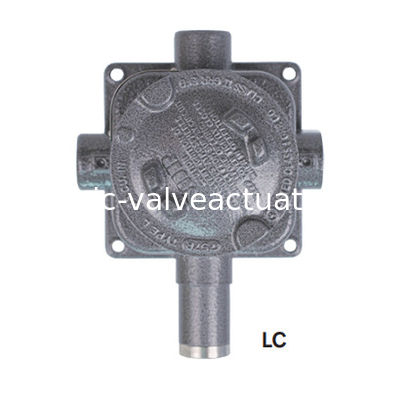

• হাউজিংঃ NN - অ্যালুমিনিয়াম; L - ঢালাই লোহা
• সুইচিং এলিমেন্টঃ এসপিডিটি; কে - 15 এমপিএস @ 250 ভিএসি
• ডায়াফ্রাগম ও ও-রিং: N4 - প্রাথমিক (নমনীয়)
ডায়াফ্রাগম, টিসিপি; ও-রিং (ভিটেড) বুনা-এন. পিস্টন
56 প্রাথমিক (নিন্দিত) ডায়াফ্রাগম, 316SS।
• চাপ পোর্টঃ 1/4 NPT ((F); B1A - অ্যালুমিনিয়াম;
F1A - কার্বন ইস্পাত
মডেল ট্রি অর্ডার করার জন্য ডিজাইন করা
