JEUUGANG নির্দেশমূলক নিয়ন্ত্রণ ভালভ 4WE-06 সিরিজ-সোলোনয়েড পরিচালিত দিকনির্দেশক ভালভ

বৈশিষ্ট্য

• সরাসরি অপার
• আটেড, সোলেনয়েড ডাইরেক্টাল স্পুল ভালভ হাই পারফরম্যান্স সংস্করণ u
• ডিআইএন 24 340 ফর্ম এ, আইএসও 4401 এবং সিইটিওপি-আরপি 121 এইচ-তে প্যাটমিং পোর্টিং করা হচ্ছে
• ওয়েট পিন এসি বা ডিসি সলোনয়েডগুলি অপসারণযোগ্য কুণ্ডলী সহ।
• সোলোনয়েড কয়েল 90 through মাধ্যমে ঘোরানো যায় °
• কোনও তরল ছাড়াই কয়েলগুলি প্রতিস্থাপন করা যেতে পারে।
• কেন্দ্রীয় বা স্বতন্ত্র বৈদ্যুতিক সংযোগগুলির পছন্দ।
• Handচ্ছিক হাত জরুরী।

প্রায়োগিক বিবরণ

• টাইপ ডব্লিউই নির্দেশমূলক নিয়ন্ত্রণ ভালভ হ'ল সোলোনয়েড পরিচালিত স্পুল ভালভ। এগুলি প্রবাহের শুরু, স্টপ এবং দিক নিয়ন্ত্রণ করে।

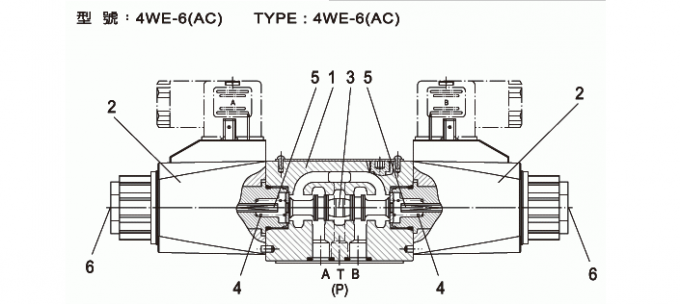

• মূলত দিকনির্দেশক নিয়ন্ত্রণ ভালভগুলিতে আবাসন (1), এক বা দুটি সোলোনয়েড (2), নিয়ন্ত্রণ স্পুল (3) এবং এক বা দুটি রিটার্ন স্প্রিং (4) থাকে।
• ডি-এনার্জাইজড অবস্থায় কন্ট্রোল স্পুল (3) হ'ল রিটার্ন স্প্রিং (4) (ইমপ্লাস স্পুল ব্যতীত) মাধ্যমে নিরপেক্ষ বা প্রাথমিক অবস্থান। নিয়ন্ত্রণ স্পুল (3) ভেজা পিন সোলেনয়েডস (2) দ্বারা পরিচালিত হয়।
• সন্তোষজনক অপারেশনের গ্যারান্টি নিশ্চিত করার জন্য স্যালোনয়েড প্রেসার চেম্বারে তেল ভরাট হয়েছে তা নিশ্চিত করা উচিত।
• সোলেনয়েড (2) এর শক্তি নিয়ন্ত্রণ স্পুল (3) এ নিমজ্জনকারী (5) এর মাধ্যমে কাজ করে এবং এটিকে তার নিরপেক্ষ অবস্থান থেকে প্রয়োজনীয় শেষ অবস্থানে ঠেলা দেয়। এটি P থেকে A এবং B থেকে T বা P থেকে B এবং A থেকে T- তে বিনামূল্যে প্রবাহ দেয়
• যখন সোলোনয়েড (2) ডি-এনার্জিযুক্ত হয়, নিয়ন্ত্রণ স্পুল (3) রিটার্ন স্প্রিংস (4) এর মাধ্যমে তার নিরপেক্ষ অবস্থানে ফিরে আসে।
• একটি handচ্ছিক হাত উত্থান (6), সোলেনয়েডকে শক্তি না দিয়ে কন্ট্রোল স্পুল (3) এর চলাচলের অনুমতি দেয়।
• 4WE 6 টাইপ করুন .. / অফ ... (প্রেরণা স্পুল, শুধুমাত্র প্রতীক এ, সি এবং ডি জন্য)
  এই নকশায় 2 টি স্যুইচিং পজিশন, ২ টি সলোনয়েড এবং একটি ডেন্টেন্টের সাথে নির্দেশমূলক নিয়ন্ত্রণ ভালভ অন্তর্ভুক্ত করা হয়। উভয় স্যুইচিং অবস্থানগুলি একযোগে স্থির করা হয় এবং ক্রমাগত সোলেনয়েডকে শক্তিশালী করার প্রয়োজন হয় না।
