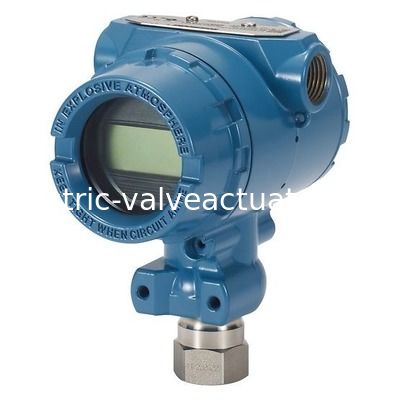

Rosemount TM 2088 গেজ এবং পরম চাপ ট্রান্সমিটার 316L SST খাদ C-276 NSF NACE® বিপজ্জনক অবস্থান

RosemountTM 2088 গেজ এবং পরম চাপ ট্রান্সমিটার 316L SST, অ্যালোয় C-276 NSF, NACE®, বিপজ্জনক অবস্থান

মডেল ২০৮৮ কম শক্তি

মডেল ২০৮৮ স্মার্ট লো-পাওয়ার ট্রান্সমিটার ইনস্টল, কনফিগার এবং রক্ষণাবেক্ষণের জন্য বর্তমান পদ্ধতিগুলি মডেল ২০৮৮ স্মার্ট ট্রান্সমিটারের সাথে 4-20 এমএ আউটপুট সহ একই,ম্যানুয়াল 00809-0100-4690 দেখুন.

মডেল ২০৮৮ লো পাওয়ার অপশনের জন্য বর্তমান ওয়্যারিং ডায়াগ্রাম এবং মডেল ২৭৫ হার্ট ফাস্ট-কি সিকোয়েন্সগুলি নীচে দেখানো হয়েছে।

ট্রান্সমিটার মাউন্ট

প্রতিটি ট্রান্সমিটারের আনুমানিক ওজন নিম্নরূপঃ

রোজমাউন্ট ২০৮৮ ২.৪৪ পাউন্ড (১.১১ কেজি)

রোজমাউন্ট ২০৯০এফ ২.৭৪ পাউন্ড (১.২৪ কেজি)

রোজমাউন্ট ২০৯০পি ২.৯৬ পাউন্ড (১.৩৪ কেজি)

অনেক ক্ষেত্রে এর কমপ্যাক্ট আকার এবং হালকা ওজন একটি অতিরিক্ত মাউন্টিং ক্রেট ব্যবহার না করে সরাসরি সংশ্লিষ্ট যন্ত্রের উপর মাউন্ট করা সম্ভব করে তোলে।সরাসরি দেয়ালে মাউন্ট করা, প্যানেল, বা দুই ইঞ্চি পাইপ ব্যবহার করে ঐচ্ছিক মাউন্টিং সমর্থন

ইলেকট্রনিক্স হাউজিং ছাড়পত্র

ট্রান্সমিটারটি এমনভাবে মাউন্ট করুন যাতে টার্মিনালের পাশটি অ্যাক্সেসযোগ্য হয়। কভার অপসারণের জন্য 0.75-ইঞ্চি (19 মিমি) ক্লিয়ারেন্স প্রয়োজন। অব্যবহৃত নল খোলার মধ্যে একটি নল প্লাগ ব্যবহার করুন।একটি মিটার ইনস্টল করা হয় যদি কভার অপসারণের জন্য তিন ইঞ্চি স্বচ্ছতা প্রয়োজন.

আবাসনের জন্য পরিবেশগত সিল

একটি জল / ধুলো প্রতিরোধী চ্যানেল সিলিং প্রদান এবং NEMA® টাইপ 4X, IP66 এবং IP68 এর প্রয়োজনীয়তা পূরণ করার জন্য নগ্ন চ্যানেলের পুরুষ থ্রেডগুলিতে থ্রেড সিলিং (PTFE) টেপ বা পেস্ট প্রয়োজন।যদি অন্য প্রবেশ সুরক্ষা রেটিং প্রয়োজন হয় তবে কারখানার সাথে পরামর্শ করুন.

M20 থ্রেডের জন্য, সম্পূর্ণ থ্রেড সংযুক্তিতে বা যান্ত্রিক প্রতিরোধ পূরণ না হওয়া পর্যন্ত চ্যানেল প্লাগগুলি ইনস্টল করুন।

মাউন্টিং ব্র্যাকেট

রোজমাউন্ট ২০৮৮, ২০৯০এফ, বা ২০৯০পি ট্রান্সমিটারগুলি প্যানেল-মাউন্ট করা যেতে পারে বা একটি ঐচ্ছিক মাউন্টিং ব্র্যাকেটের মাধ্যমে পাইপ-মাউন্ট করা যেতে পারে (বিকল্প কোড B4) ।৩২ পৃষ্ঠার চিত্র ৩-১ দেখুন এবং মাত্রা এবং মাউন্ট কনফিগারেশনের তথ্যের জন্য.

ট্রান্সমিটার নিরাপত্তা কনফিগার করা

রোজমাউন্ট ২০৮৮, ২০৯০ এফ, এবং ২০৯০ পি ট্রান্সমিটার দিয়ে চারটি নিরাপত্তা পদ্ধতি রয়েছে।

নিরাপত্তা সুইচ

HART® লক

কনফিগারেশন বোতাম লক

LOI পাসওয়ার্ড
