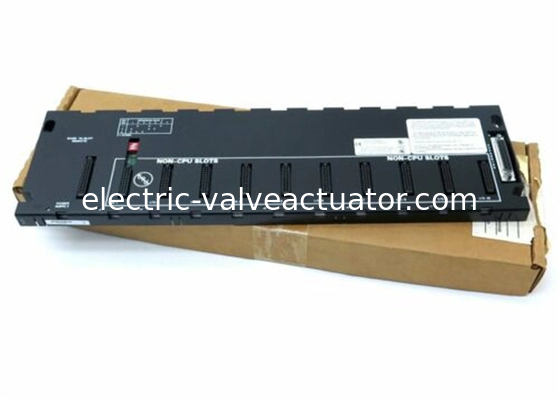

GE FANUC IC693CHS393F উন্নত ১০-স্লট রিমোট বেস সম্প্রসারণ ইএমআই এক বছরের ওয়ারেন্টি

জিই ফ্যানুক আইসি 693CHS393F বর্ধিত 10-স্লট দূরবর্তী বেস সম্প্রসারণ EMI এক বছরের ওয়ারেন্টি

দ্রুত বিশদ

1. ব্র্যান্ড:জি
2. মডেল::IC693CHS393F
3. উত্স স্থান: মার্কিন যুক্তরাষ্ট্র

অন্যান্য উচ্চতর পণ্য

দূরবর্তী বেসপ্লেটগুলি ব্যবহার করে এমন একটি সিস্টেমে সমস্ত বেসপ্লেটগুলি সংযুক্ত করে 700 ফুটের বেশি তারের বেশি থাকতে পারে না। একটি দূরবর্তী বেসপ্লেট একা দাঁড়াতে পারে না। এটি অবশ্যই একটি সিস্টেমের সাথে সংযুক্ত থাকতে হবে যার একটি সিপিইউ রয়েছে। সিপিইউ একটি পিএলসি বা ব্যক্তিগত কম্পিউটারে থাকতে পারে যা ব্যক্তিগত কম্পিউটার ইন্টারফেস কার্ড দিয়ে সজ্জিত (অধ্যায় 11 দেখুন)। দূরবর্তী বেসপ্লেটে বসবাসকারী আই/ও মডিউলগুলি দ্বারা ব্যবহৃত +5 ভোল্ট লজিক সরবরাহ এবং আই/ও বাস সম্প্রসারণ ইন্টারফেসের সাথে সম্পর্কিত ইন্টারফেস সার্কিটের জন্য সরবরাহের মধ্যে রিমোট বেসপ্লেটের অন্তর্নির্মিত বিচ্ছিন্নতার দ্বারা দূরবর্তী ক্ষমতাটি সহজতর করা হয়। বিচ্ছিন্নতা ভারসাম্যহীন স্থল অবস্থার সাথে সম্পর্কিত সমস্যাগুলি রোধ করতে সহায়তা করে। প্রতি সিস্টেমে অনুমোদিত রিমোট বেসপ্লেটগুলির সর্বাধিক সংখ্যা তারা যে ধরণের সিপিইউ ব্যবহার করা হয় তার উপর নির্ভর করে। সিপিইউ 331, 340 এবং 341 এর জন্য সর্বাধিক 4 হয় সিপিইউগুলির জন্য 350 এবং উচ্চতর, সর্বোচ্চ 7 রিমোট বেসপ্লেটগুলি দুটি আকারে উপলব্ধ; 5-স্লট (আইসি 693CHS398) এবং 10-স্লট (আইসি 693CHS392) একটি দূরবর্তী ব্যাকপ্লেন নিম্নলিখিত বুদ্ধিমান বিকল্প মডিউলগুলিকে সমর্থন করে না: পিসিএম, এডিসি, বিইএম 330 এবং সিএমএম। এই মডিউলগুলি অবশ্যই একটি সিপিইউ বেসপ্লেটে মাউন্ট করা উচিত। অন্যান্য সমস্ত আই/ও এবং বিকল্প মডিউলগুলি যে কোনও ধরণের বেসপ্লেটে মাউন্ট করা যেতে পারে। রিমোট বেসপ্লেটগুলি একই শারীরিক আকার, একই ধরণের শক্তি সরবরাহ ব্যবহার করে এবং একই আই/ও এবং এক্সপেনশন বেসপ্লেটগুলির মতো বিকল্প মডিউলগুলিকে সমর্থন করে। প্রতিটি রিমোট বেসপ্লেটে একটি র্যাক নম্বর নির্বাচন ডিপ স্যুইচ রয়েছে।

জিই ফ্যানুক আইসি 693CHS393 একটি 10-স্লট দূরবর্তী বেসপ্লেট।এই উপাদানটি জিই সিরিজ 90-30 পিএলসি সিস্টেমের জন্য ডিজাইন করা হয়েছে। কোনও অ্যাপ্লিকেশন পরিচালনা করার সময়, ব্যবহারকারীদের এই ইউনিট সম্পর্কিত কয়েকটি বিষয় সম্পর্কে সচেতন হওয়া উচিত।প্রথমত, যে কোনও সিস্টেমে দূরবর্তী বেসপ্লেটগুলি ব্যবহার করে,সমস্ত বেসপ্লেটগুলিকে সংযুক্ত করার মোট পরিমাণের পরিমাণটি অবশ্যই 700 ফুটের চেয়ে কম হতে হবে। এছাড়াও, একটি দূরবর্তী বেসপ্লেট স্ট্যান্ড-একা ইউনিট হতে পারে না। পরিবর্তে, এটি অবশ্যই একটি সিস্টেমের সাথে সংযুক্ত থাকতে হবে যার একটি সিপিইউ রয়েছে। এই সিপিইউ একটি প্রোগ্রামেবল লজিক কন্ট্রোলার (পিএলসি) বা অন্য কোনও পিসিতে থাকতে পারে। তবে, পিসি অবশ্যই একটি ব্যক্তিগত কম্পিউটার ইন্টারফেস কার্ড দিয়ে সজ্জিত হতে হবে।

দূরবর্তী বেসপ্লেটটিতে অন্তর্নির্মিত বিচ্ছিন্নতা রয়েছে।এটি রিমোট বেসপ্লেটে বাস করে এমন আই/ও মডিউলগুলির দ্বারা ব্যবহৃত +5 ভোল্ট লজিক সরবরাহ এবং ইন্টারফেস সার্কিটের জন্য সরবরাহের মধ্যে রয়েছে, যা আই/ও বাস সম্প্রসারণ ইন্টারফেসের সাথে সম্পর্কিত।ভারসাম্যহীন স্থল শর্তগুলি সমস্যা হতে পারে, তাই এই সমস্যাগুলি মোকাবেলায় বিচ্ছিন্নতা থাকা গুরুত্বপূর্ণ। কোনও সিস্টেমে সিপিইউর ধরণটি ব্যবহার করা যেতে পারে এমন দূরবর্তী বেসপ্লেটগুলির সংখ্যা নির্ধারণ করবে। সর্বাধিক সিপিইউ 331, 340 এবং 341 এর জন্য 4।





কয়েকটি বুদ্ধিমান বিকল্প মডিউল রয়েছে যা দূরবর্তী ব্যাকপ্লেন দ্বারা সমর্থিত নয় - পিসিএম, সিএমএম, এডিসি এবং বিইএম 330। এই মডিউলগুলি ব্যবহার করতে, ব্যবহারকারীকে অবশ্যই তাদের একটি সিপিইউ বেসপ্লেটে মাউন্ট করতে হবে।অন্যান্য সমস্ত আই/ও মডিউল এবং বিকল্প মডিউলগুলি যে কোনও ধরণের বেসপ্লেটে মাউন্ট করা যেতে পারে। সম্প্রসারণ বেসপ্লেটগুলির মতো, দূরবর্তী বেসপ্লেটগুলি একই ধরণের শক্তি সরবরাহ ব্যবহার করে এবং একই আই/ও মডিউল এবং বিকল্প মডিউলগুলিকে সমর্থন করে। এগুলিও একই শারীরিক আকার।প্রতিটি দূরবর্তী বেসপ্লেটের ডান প্রান্তে একটি 25-পিন মহিলা ডি-টাইপ এক্সপেনশন সংযোগকারী রয়েছে।এটি অন্যান্য বেসপ্লেটগুলির সাথে সংযোগের জন্য। প্রতিটি রিমোট বেসপ্লেটে একটি র্যাক নম্বর নির্বাচন ডিপ স্যুইচ রয়েছে।
