জিই জেনারেল ইলেকট্রিক IC693NIU004 Fanuc 90-30 সিরিজ ইথারনেট নেটওয়ার্ক ইন্টারফেস ইউনিট

জিই জেনারেল ইলেকট্রিক IC693NIU004 Fanuc 90-30 সিরিজ ইথারনেট নেটওয়ার্ক ইন্টারফেস ইউনিট

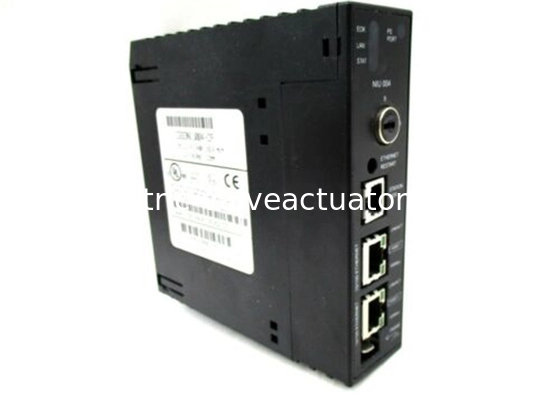

দ্যIC693NIU004এটি একটি জিই ফ্যানুক90-30 সিরিজের ইথারনেট নেটওয়ার্ক ইন্টারফেস ইউনিট. এটি একটি ইথারনেট গ্লোবাল ডেটা স্টেশন (ইজিডি) হিসাবে কাজ করে, নেটওয়ার্কের মাধ্যমে ইনপুট এবং আউটপুট ডেটা, স্থিতি এবং নিয়ন্ত্রণ ডেটা বিনিময় করে। ইউনিটটি 8 টি এলইডি, একটি ইথারনেট পুনরায় চালু বোতাম,৩টি পোর্ট সংযোগকারী, এবং একটি ঢাল গ্রাউন্ড সংযোগ ট্যাব. ম্যাক ঠিকানা লেবেল মডিউল বাইরের অবস্থিত করা যেতে পারে.IC693NIU004 ENUIসঙ্গে আসেআটটি এলইডি।দ্যEOK, LAN, STAT এবং PS পোর্ট মডিউলের অবস্থা নির্দেশ করে।দ্যঅন্যান্য চারটি এলইডি দুটি আরজে -45 পোর্টে সংযুক্ত রয়েছেপাওয়ার সাপ্লাই এলইডি ইথারনেট পোর্টগুলির সাথে সম্পর্কিত নয় তবে কেবল মডিউলের পাওয়ার সাপ্লাইয়ের সিরিয়াল পোর্টগুলির মাধ্যমে ট্র্যাফিকের উপস্থিতি নির্দেশ করে।ইওকে, ল্যান এবং স্ট্যাট এলইডিগুলি চালু / বন্ধ হতে পারে ধীর বা দ্রুত ঝলকানি।এগুলি ইথারনেট ইন্টারফেসের অবস্থা, ইথারনেট পোর্টগুলিতে ট্র্যাফিক (LAN LED) এবং একটি ব্যতিক্রম ঘটনা ঘটেছে তা নির্দেশ করে।প্রতিটি RJ-45 পোর্ট 2 LEDs সঙ্গে আসে ঠিক যেমন আপনি একটি পিসি এর RJ-45 পোর্টে পাবেন. LINK/ACT লেবেলযুক্তটি যখন লিংকটি শারীরিকভাবে উপস্থিত থাকে তখন চালু হয় এবং যখন সেই পোর্টে ট্র্যাফিক সনাক্ত করা হয় তখন ঝলকানি দেয়।100Mbps লেবেলযুক্ত অন্য সূচকটি নির্দেশ করে যে সংযোগটি 100Mbps

দ্রুত বিবরণ

অন্যান্য উচ্চতর পণ্য

ইথারনেট পুনরায় চালু চাপ বোতামটি দুটি ফাংশন রয়েছেঃ LED পরীক্ষা সম্পাদন এবং পুনরায় চালু। ইথারনেট পুনরায় চালু চাপ বোতামটি চাপলে ইথারনেট যোগাযোগের প্রভাব পড়বে,এর মধ্যে অন্তর্নির্মিত সুইচে সংযুক্ত অন্যান্য ডিভাইসগুলির সাথে যোগাযোগ অন্তর্ভুক্ত রয়েছে. যখন ইথারনেট পুনরায় চালু বোতাম টিপুন, 7 LEDs একযোগে চালু। এক LEDs বন্ধ এবং চালু নিশ্চিত করা উচিত। ইন্টারফেস তারপর একটি পুনরায় চালু সঞ্চালন।পাওয়ার ডায়াগনস্টিক চালান এবং ইন্টারফেস এর সফটওয়্যার অপারেশনাল অবস্থায় পুনরায় চালু করা হয়.

RS-232, 6-পিন, RJ-11 পোর্টটি একটি টার্মিনাল বা টার্মিনাল এমুলেটরকে ইথারনেট ইন্টারফেসে স্টেশন ম্যানেজার সফ্টওয়্যার অ্যাক্সেস করতে সংযুক্ত করার জন্য।স্টেশন ম্যানেজার বৈশিষ্ট্যটি ইথারনেট যোগাযোগ পরীক্ষা এবং সমস্যা সমাধানের জন্য ব্যবহৃত হয়। এর ব্যবহার, তবে, ঐচ্ছিক। একটি IC693CBL316A ক্যাবল টার্মিনাল সংযোগের জন্য ব্যবহৃত হয়,ইথারনেটে এমুলেটর বা সফটওয়্যার লোডার.ব্যবহারকারীরা এনআইইউতে দুটি আরজে-৪৫ ইথারনেট পোর্ট খুঁজে পেতে পারেন।একটি বা উভয়ই অন্যান্য ইথারনেট ডিভাইসগুলিতে সংযুক্ত হতে পারে। প্রতিটি পোর্ট স্বয়ংক্রিয়ভাবে ডেটা রেট (10 এমবিপিএস বা 100 এমবিপিএস), অর্ধ বা পূর্ণ ডুপ্লেক্স এবং ক্যাবলিং বিন্যাস সনাক্ত করেঃ সরাসরি বা ক্রসওভার।ENUI এর সাথে সংযুক্ত করার জন্য ব্যবহৃত তারগুলি বিক্ষিপ্ত বা বিক্ষিপ্ত হতে পারে, সরাসরি বা ক্রসওভার।এটা লক্ষ করা উচিত যে দুটি ইথারনেট পোর্ট একই ডিভাইসে সংযুক্ত করা উচিত নয় কারণ এটি প্যাকেটের সদৃশ হতে পারে।নেটওয়ার্কে ইথারনেট এনআইইউ ব্যবহার করার আগে, এটি ব্যবহার করে কনফিগার করা উচিতসিম্প্লিসিটি মেশিন সংস্করণ লজিক ডেভেলপার সফটওয়্যার।এটি নিম্নলিখিত ক্ষেত্রে ব্যবহৃত হয়ঃ

• ENUI-এ একটি IP ঠিকানা বরাদ্দ করা
• সাবনেট মাস্ক, ডিফল্ট গেটওয়ে এবং নাম সার্ভারের ঠিকানা সংজ্ঞায়িত করা
• ENIU এবং কন্ট্রোলারের মধ্যে ইথারনেট গ্লোবাল ডেটা এক্সচেঞ্জ মেসেজিং সেটআপ করা

সিপিইউ বেসপ্লেটে ইথারনেট এনআইইউ ইনস্টল করা

• নিশ্চিত করুন যে বেসপ্লেট পাওয়ার বন্ধ আছে।
• মডিউলটি স্লট 1 এবং সংযোগকারীটির সাথে সারিবদ্ধ করুন। মডিউলটি উপরের দিকে ঝুঁকান যাতে মডিউলটির উপরের পিছনের হুকটি বেসপ্লেটে স্লটটি জড়িত করে।
• মডিউলটি নিচে ঘুরিয়ে দিন যতক্ষণ না সংযোগকারীগুলি মিলিত হয় এবং মডিউলটির নীচের অংশের লকিং লিভারটি স্থানে চলে যায়, বেসপ্লেট খাঁজটি জড়িত করে।
• মডিউলটি সঠিকভাবে বসানো আছে কিনা তা পরীক্ষা করুন।
• ইথারনেট ইন্টারফেসের একটি বা উভয় ইথারনেট পোর্টকে নেটওয়ার্কে সংযুক্ত করুন।
