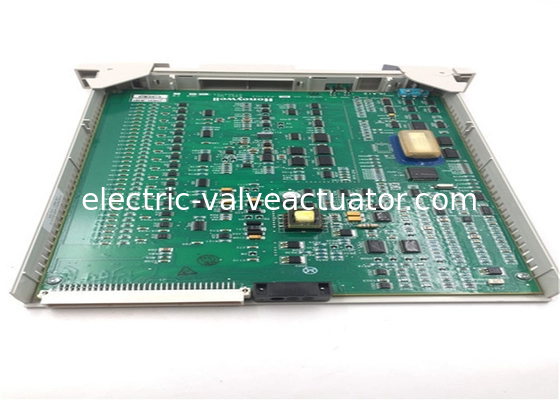

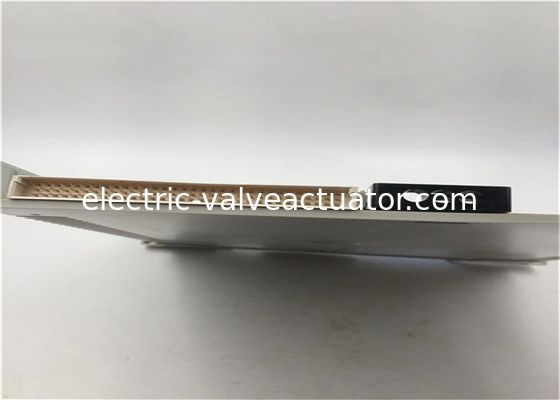

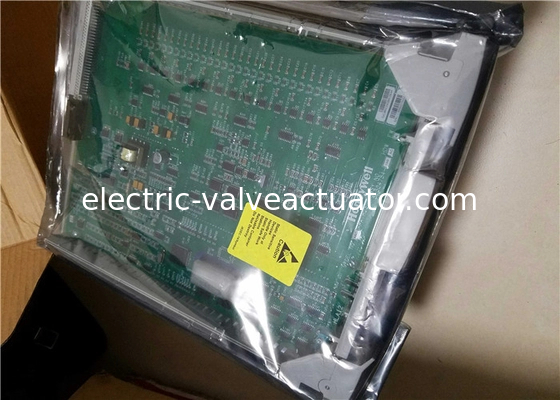

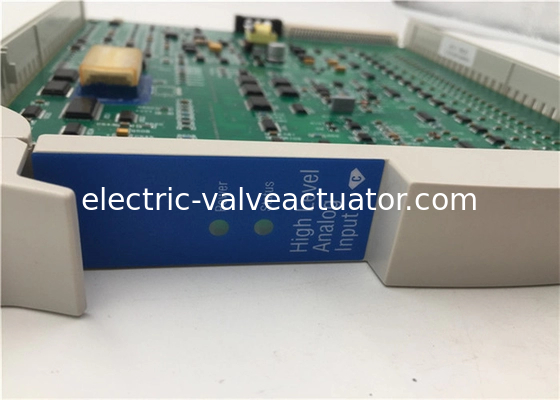

হানিওয়েল MC-PAIH03 16 ইনপুট এনালগ ইনপুট প্রসেসর C300 সিরিজ

• প্রস্তুতকারক:Honeywell
• পণ্যের নং:51304754-150
• পণ্যের প্রকার:??-PAIH03 উচ্চ স্তরের এনালগ ইনপুট প্রসেসর-16 ইনপুট
• FTA মডেল:MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• ইনপুট প্রকার:ভোল্টেজ, কারেন্ট (2-তার বা স্ব-চালিত ট্রান্সমিটার)
• ইনপুট চ্যানেল:16 ডিফারেনশিয়াল ইনপুট চ্যানেল
• সাধারণ মোড প্রত্যাখ্যান অনুপাত, ডিসি থেকে 60 Hz (500 সোর্স ভারসাম্যহীনতা):70 dB
• সাধারণ মোড ভোল্টেজ, ডিসি থেকে 60 Hz(1):-6 থেকে +5 V পিক
• A/D কনভার্টার রেজোলিউশন:16 বিট (14 বিট ব্যবহৃত)
• ইনপুট রেঞ্জ:0 থেকে 5 V, 1 থেকে 5 V, 0.4 থেকে 2 V, 4-20 mA (250 এর মাধ্যমে)
• সাধারণ মোড প্রত্যাখ্যান অনুপাত, 60 Hz এ:32 dB
• সাধারণ মোড ফিল্টার প্রতিক্রিয়া:একক-মেরু আরসি, -3 dB @ 1 Hz
• সর্বোচ্চ সাধারণ মোড ইনপুট(ডিফারেনশিয়াল ইনপুট, কোন ক্ষতি নেই):± 30 ভোল্ট
• ক্রসস্টক, ডিসি থেকে 60 Hz(চ্যানেল-থেকে-চ্যানেল):60 dB
• ইনপুট ইম্পিডেন্স (ভোল্টেজ ইনপুট):> 10 M চালিত
• সর্বোচ্চ ইনপুট ভোল্টেজ(যেকোনো ইনপুট সাধারণের সাথে উল্লেখ করা হয়েছে, কোন ক্ষতি নেই):± 30 ভোল্ট
• ইনপুট স্ক্যান হার:প্রতি চ্যানেলে প্রতি সেকেন্ডে 4টি নমুনা। একটি 250 ms উইন্ডোর মধ্যে সমস্ত চ্যানেল নমুনা করা হয়
• হার্ডওয়্যার নির্ভুলতা (@ CMV = 0 V):± 0.075% ফুল-স্কেল (23.5°± 2°C), ± 0.15% ফুল-স্কেল (0 থেকে 50°C)
• সার্জ প্রতিরোধ ক্ষমতা (সাধারণ মোড):ANSI/IEEE C37.90.1-1978
• শিপিং ওজন:3 কেজি

যদি উচ্চ স্তরের প্রসেসর mV/I কনভার্টার থেকে এই ইনপুটগুলি গ্রহণ করে তবে তারা প্রকৌশল ইউনিট রূপান্তর করে, যার মধ্যে পঞ্চম-ক্রমের পলিনোমিয়াল তাপমাত্রা ইনপুট বৈশিষ্ট্য অন্তর্ভুক্ত। একটি দ্বৈত প্রসেসর ডিজাইন এবং কাস্টম ইন্টিগ্রেটেড সার্কিট ব্যবহারের মাধ্যমে, নিম্ন স্তরের এনালগ ইনপুট প্রসেসর চমৎকার রেজোলিউশন এবং নির্ভুলতার সাথে বিভিন্ন থার্মোকাপল বা RTD প্রকারের জন্য প্রতি চ্যানেলে সফ্টওয়্যার কনফিগারেশন সমর্থন করে। ওপেন থার্মোকাপল সনাক্তকরণ প্রতি স্ক্যানে একবার করা হয় যাতে নিয়ন্ত্রণ প্রক্রিয়াকরণের জন্য কোন খারাপ ডেটা প্রচার না হয়।

নিম্ন স্তরের মাল্টিপ্লেক্সার (LLMUX) প্রসেসর প্রচুর সংখ্যক ডেটা অধিগ্রহণ সংকেত আনার একটি সাশ্রয়ী উপায় প্রদান করে। প্রতিটি প্রসেসর দুটি 16-পয়েন্ট FTA ব্যবহার করে 32টি পয়েন্ট পরিচালনা করতে পারে। প্রতিটি পয়েন্ট প্রতি সেকেন্ডে একবার স্ক্যান করা হয় এবং প্রক্রিয়াকরণের জন্য এক সেকেন্ডের স্ক্যান বিলম্ব হয়। ওপেন থার্মোকাপল সনাক্তকরণ সমস্ত পয়েন্টের জন্য প্রতি 30 সেকেন্ডে একবার করা হয়।

স্থানীয় বা দূরবর্তী কোল্ড জংশন রেফারেন্সের জন্য বিকল্পগুলি উপলব্ধ। রিমোট হার্ডেন্ড মাল্টিপ্লেক্সার (RHMUX) প্রসেসর LLMUX-এর মতোই কার্যকারিতা প্রদান করে, তবে দুটি 16-ইনপুট FTA xPM ক্যাবিনেট থেকে 2 কিলোমিটার দূরে মাউন্ট করা যেতে পারে। প্রতিটি FTA তার নিজস্ব NEMA-4 বা -4X এনক্লোজারে মাউন্ট করা হয়, যা বৃষ্টিপাত, হোসডাউন এবং বায়ু দ্বারা প্রবাহিত ধুলো থেকে সুরক্ষা প্রদান করে। FTA নিজেই কনফর্মালি লেপা এবং GX "গুরুতর" ক্ষয়কারী পরিবেশে এবং ঘনীভূত আর্দ্রতার উপস্থিতিতে কাজ করতে সক্ষম।

RHMUX-এর দূরবর্তী FTA-এর জন্য পাওয়ার দুটি পাওয়ার অ্যাডাপ্টারের মধ্যে একটি দ্বারা সরবরাহ করা হয়, যা পাওয়ার সীমাবদ্ধতা, সিরিয়াল ডেটা ইন্টারফেস এবং গ্যালভানিক আইসোলেশন প্রদান করে। পাওয়ার অ্যাডাপ্টারটি xPM ক্যাবিনেটের FTA ট্রেতে মাউন্ট করে এবং IOP এবং দুটি দূরবর্তী FTA-এর মধ্যে ইন্টারফেস প্রদান করে। অভ্যন্তরীণভাবে নিরাপদ পাওয়ার অ্যাডাপ্টার (ISPA) FTA-কে বিভাগ 1 বা জোন 0 পরিবেশে স্থাপন করার অনুমতি দেয়।

প্রতিটি পয়েন্ট প্রতি 4 সেকেন্ডে একবার স্ক্যান করা হয়। প্রতিটি স্ক্যানের শেষে ডেটা উপলব্ধ করা হয়; কোন অতিরিক্ত প্রক্রিয়াকরণ সুপ্ততা নেই। ওপেন-থার্মোকাপল ডিটেকশন (OTD) ঐচ্ছিকভাবে প্রতিটি পরিমাপের উপর সঞ্চালিত হয়। যদি সক্ষম করা হয়, তাহলে A/D রূপান্তর সম্পন্ন হওয়ার পরপরই OTD পরীক্ষাটি করা হয়। যদি পরীক্ষাটি একটি খোলা থার্মোকাপল নির্দেশ করে, তবে সবেমাত্র সম্পন্ন হওয়া রূপান্তর থেকে ডেটা প্রচার করা হবে না। রিডিংগুলিকে প্রভাবিত করা থেকে মিথ্যা গ্রাউন্ড পাথগুলি প্রতিরোধ করার জন্য, গ্রাউন্ড-ফল্ট সনাক্তকরণ করা হয়। সমস্ত RHMUX দূরবর্তী FTA-তে একটি স্থানীয় কোল্ড জংশন রেফারেন্স রয়েছে RHMUX IOP একটি স্ট্যান্ডার্ড LLMUX হিসাবে TPS PM সিস্টেমে কনফিগার করা হয়েছে। এটি রিলিজ 300 এবং বৃহত্তর সিস্টেমে RHMUX ব্যবহার করার অনুমতি দেয়।
