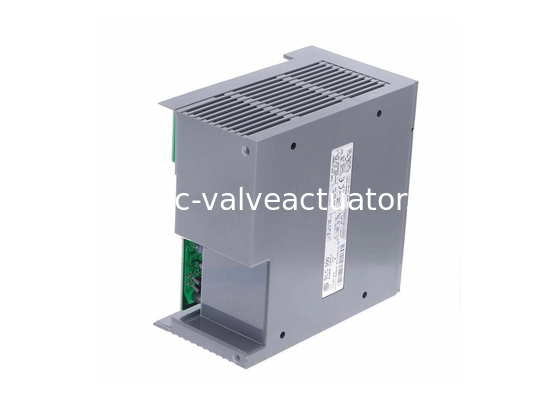

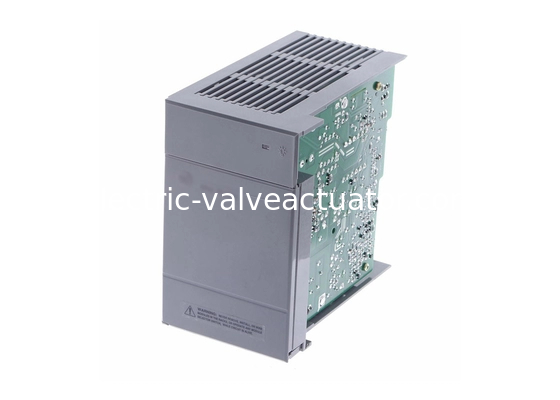

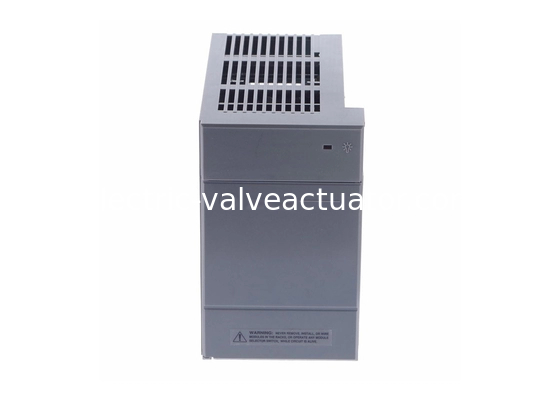

AB 1746-P3, SLC 500 পাওয়ার সাপ্লাই, 5VDC-তে 3.6 A, 24VDC-তে 0.87 A

Name: AB 1746-P3, SLC 500 পাওয়ার সাপ্লাই, 5VDC-তে 3.6 A, 24VDC-তে 0.87 A
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: 1746-P3
Price: 210.00 USD
Availability: InStock

ব্র্যান্ড নাম:	AB
মডেল নম্বর:	1746-P3
MOQ:	1
মূল্য:	Negotiations

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

মার্কিন যুক্তরাষ্ট্র

সিরিজ:

এসএলসি 500

নাম ইনপুট ভোল্টেজ:

24 ভিডিসি

সাধারণ লাইন পাওয়ার প্রয়োজনীয়তা:

90 ভিএ

ইনরুশ কারেন্ট:

20 এ

প্যাকেজিং বিবরণ:

নতুন মূল বাক্স

পণ্যের বর্ণনা

AB 1746-P3, SLC 500 পাওয়ার সাপ্লাই, 19.2-28.8 VDC

1746-P3 এর জন্য প্রযুক্তিগত বৈশিষ্ট্য

প্রস্তুতকারক	রকওয়েল অটোমেশন
অবস্থান	1746 চ্যাসিস, বাম দিক
ইনপুট ভোল্টেজ পরিসীমা	19.2-28.8 VDC
মডিউল প্রকার	পাওয়ার সাপ্লাই
সিরিজ	SLC 500
অংশ সংখ্যা/ক্যাটালগ নং.	1746-P3
ব্র্যান্ড	AB
নামমাত্র ইনপুট ভোল্টেজ	24VDC
সাধারণ লাইন পাওয়ারের প্রয়োজনীয়তা	90 VA
ইনরাশ কারেন্ট	20 A
বিচ্ছিন্নতা ভোল্টেজ	600V ac RMS 1 সেকেন্ডের জন্য (সংস্করণ B বা তার পরে)
বর্তমান ক্ষমতা	5V ডিসি-তে 3.6 A এবং 24V ডিসি-তে 0.87 A
হোল্ড আপ সময়	5 ms (পূর্ণ লোড); 1000 ms (কোন লোড নেই)
ফিউজ সুরক্ষা	1746-F3 বা সমতুল্য

তাপমাত্রা, পরিবেষ্টিত অপারেটিং	0...60 °C (32...140 °F)
বর্তমান ক্ষমতা হ্রাস	5% 55 °C (131 °F) এর উপরে।
ইনপুট ভোল্টেজ	24 ভোল্ট ডিসি
ইনপুট পাওয়ার	61 ওয়াট
ব্যাকপ্লেন কারেন্ট (5 ভোল্ট)	3.6 এম্পিয়ার
ব্যাকপ্লেন কারেন্ট (24 ভোল্ট)	0.87 এম্পিয়ার
ফ্রিকোয়েন্সি	ডিসি
মাত্রা	5.5 x 2.9 x 5.7 ইঞ্চি
অপারেটিং তাপমাত্রা	0 থেকে 60 ডিগ্রি সেলসিয়াস
অপারেটিং তাপমাত্রা	0 থেকে 60 ডিগ্রি সেলসিয়াস

1746-P3 সম্পর্কে

1746-P3 হল একটি পাওয়ার সাপ্লাই মডিউল। এই মডিউলটি SLC 500 কন্ট্রোলার প্ল্যাটফর্মের একটি অংশ যা প্রধানত 1746 ব্যাকপ্লেনকে পাওয়ার সরবরাহ করতে ব্যবহৃত হয় যার সাথে SLC 500 মডিউলগুলি সংযুক্ত থাকে। এই পাওয়ার সাপ্লাই মডিউলটি র‍্যাকের বাম দিকের স্থানে অবস্থিত এবং এটি একটি চ্যাসিস স্লট দখল করে না। এটি অভ্যন্তরীণভাবে ইনপুট পাওয়ারকে মডিউলগুলির দ্বারা ব্যবহারযোগ্য একটি ভোল্টেজ স্তরে রূপান্তর করে, বিশেষ করে, 19.2...28.8V ডিসি-এর একটি ইনপুট সরবরাহ ভোল্টেজকে 5V ডিসি-তে 3.6 A এবং 24V ডিসি-তে 0.87 A-এর অভ্যন্তরীণ সরবরাহে রূপান্তর করে।

1746-P3 বিশেষভাবে SLC 500 মডুলার কন্ট্রোল সিস্টেমের জন্য প্রযোজ্য। এটির 90 VA-এর একটি সাধারণ লাইন পাওয়ারের প্রয়োজনীয়তা রয়েছে যার 1 সেকেন্ডের জন্য 600V ac RMS-এর বিচ্ছিন্নতা রয়েছে। এই মডিউলটিতে একটি প্রি-ইনস্টল করা ফিউজ রয়েছে যা AB প্রস্তাবিত 1746-F3 বা যেকোনো সমতুল্য দ্বারা প্রতিস্থাপন করা যেতে পারে। অতিরিক্তভাবে, ফিউজের আকারগুলি শুধুমাত্র শেষ-ডিভাইসের জন্য ঘোষণা করা হয়েছে। সার্কিট তারের আকারের উপর নির্ভর করে এটি হ্রাস করা যেতে পারে। এই পাওয়ার সাপ্লাইটি পূর্ণ লোডে কাজ করার সময় 5 ms বা কোনো লোড না থাকলে 1000 ms-এর CPU হোল্ড-আপ সময়ও দেখায়। এই হোল্ড-আপ সময় পাওয়ার সাপ্লাইকে সরবরাহ ভোল্টেজ সর্বনিম্ন সীমার নিচে নেমে যাওয়ার সময় থেকে CPU-এর অপারেটিং অবস্থা বজায় রাখতে দেয়।

1746-P3 আন্ডাররাইটার্স ল্যাবরেটরিজ (UL) দ্বারা প্রত্যয়িত, ক্লাস 1, বিভাগ 2, গ্রুপ A, B, C, D বিপজ্জনক স্থানগুলির জন্য শিল্প নিয়ন্ত্রণ সরঞ্জাম হিসাবে তালিকাভুক্ত; C-UL ক্লাস 1, বিভাগ 2, গ্রুপ A, B, C, D বিপজ্জনক স্থানগুলির জন্য শিল্প নিয়ন্ত্রণ সরঞ্জাম হিসাবে তালিকাভুক্ত, সেইসাথে অন্যান্য মানককরণ এবং সার্টিফিকেশন সংস্থাগুলি।

মডিউলের বর্তমান ক্ষমতা হল 5 ভোল্ট ডিসি-তে 3.6 এম্পিয়ার এবং 24 ভোল্ট ডিসি-তে 0.87 এম্পিয়ার। 1746-P3 মডিউলের সাথে ব্যবহারের জন্য প্রস্তাবিত ফিউজ হল AB 1746-F3 ফিউজ (অথবা BUSSMAN AGC 5 বা Nagasawa ULCS-61ML-5 ফিউজ সহ একটি সমতুল্য ফিউজ)। ব্যাকপ্লেন এবং ইনপুট টার্মিনালের মধ্যে কোনো বিচ্ছিন্নতা নেই। তবে, চ্যাসিস গ্রাউন্ড টার্মিনাল এবং ইনপুট টার্মিনালের মধ্যে একটি ডাইইলেকট্রিক প্রতিরোধ ক্ষমতা রয়েছে যা 1 সেকেন্ডের জন্য 600 ভোল্ট AC RMS। 1746-P3 মডিউলটি পরিচালনা করার জন্য প্রস্তাবিত পরিবেষ্টিত তাপমাত্রা পরিসীমা হল 32 থেকে 140 ডিগ্রি ফারেনহাইট। CPU-এর জন্য হোল্ড-আপ সময় পূর্ণ লোডে 5 মিলি সেকেন্ড এবং কোনো লোডে 1000 মিলি সেকেন্ড। 1746-P3-এর মাত্রা হল 139.7 x 79.2 x 144.8 মিলিমিটার। মডিউলটি 2000 মিটার পর্যন্ত উচ্চতায় ব্যবহার করার জন্য ডিজাইন করা হয়েছে। এটি দূষণ ডিগ্রি 2 রেটযুক্ত পরিবেশে এবং শ্রেণী II-তে রেট করা অ্যাপ্লিকেশনগুলিতে ব্যবহার করা উচিত। মডিউলটি ইনস্টল করার জন্য শুধুমাত্র একটি 1/8 ইঞ্চি ফ্ল্যাট হেড এবং একটি 1/4 ইঞ্চি ফিলিপস হেড স্ক্রু ড্রাইভার প্রয়োজন। ESD-এর বিরুদ্ধে মডিউলটিকে রক্ষা করার জন্য, এটি ব্যবহার না করার সময় স্ট্যাটিক-শিল্ড প্যাকেজিং-এ রাখা উচিত, সংযোগকারী পিন এবং ব্যাকপ্লেন সংযোগকারী স্পর্শ করা উচিত নয় এবং মডিউলের সার্কিট উপাদানগুলি স্পর্শ করাও এড়ানো উচিত।
